Descriere

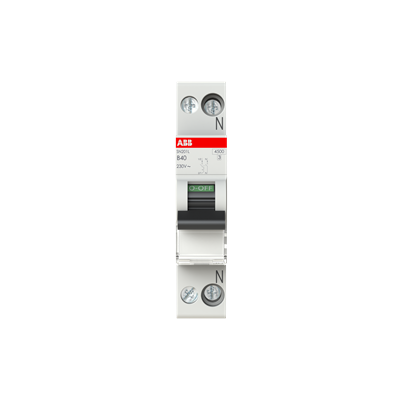

Acest intrerupator automat miniatural este destinat protectiei circuitelor monofazate impotriva suprasarcinilor si scurtcircuitelor. Constructia 1P+N intr-un singur modul protejeaza faza, iar borna de nul este pozitionata pe partea dreapta. Este o alegere potrivita pentru tablouri electrice rezidentiale si comerciale, unde este necesara protectia circuitelor de alimentare compatibile cu o curba de declansare B.

Aparatul are curent nominal de 40 A, caracteristica de declansare B si tensiune nominala de 230 V AC, cu tensiune de functionare de 230/240 V AC la 50/60 Hz. Capacitatea nominala de intrerupere la 230 V AC este de 4.5 kA, capacitatea nominala ultima de intrerupere Icu este de 6 kA, iar Ics este de 4.5 kA. Tensiunea nominala de izolatie este de 500 V AC, tensiunea nominala de tinere la impuls este de 4 kV, iar produsul respecta standardul IEC/EN 60898-1. Clasa de limitare a energiei este 3.

Montajul se realizeaza pe sina DIN, iar aparatul ocupa un singur modul, cu latime de 18 mm, inaltime de 85 mm si adancime de 69 mm. Conectarea se face prin borne cu surub tip cusca, acceptand conductori rigizi de 1 pana la 16 mm2 si conductori flexibili de 1 pana la 10 mm2; pentru bara colectoare, capacitatea de conectare este de 10 mm2. Lungimea de dezizolare recomandata este de 11 mm, iar cuplul de strangere al bornelor este de 1.2 Nm. Indicatorul de stare al manetei afiseaza rosu pentru pornit si verde pentru oprit.

Pentru exploatare corecta, produsul se instaleaza de personal calificat, cu circuitul scos de sub tensiune si cu respectarea sectiunii conductoarelor, a cuplului de strangere si a schemei tabloului electric. Domeniul temperaturii ambientale de functionare este de la -25 la 55 grade C, iar gradul de protectie este IP40 pentru carcasa si IP20 la borne. Intrerupatorul nu inlocuieste un dispozitiv diferential; daca instalatia necesita protectie la curenti reziduali, acesta trebuie utilizat impreuna cu o protectie diferentiala adecvata.

Intrebari frecvente

Ce protectie ofera acest intrerupator automat?

Protejeaza circuitul impotriva suprasarcinii si a scurtcircuitului. Pentru protectie la curenti reziduali este necesar un dispozitiv diferential separat, ales corespunzator instalatiei.

Pentru ce tip de circuit este recomandat?

Este destinat circuitelor monofazate de 230/240 V AC, cu un curent nominal de pana la 40 A, atunci cand caracteristica de declansare B este adecvata aplicatiei.

Cate module ocupa in tabloul electric?

Ocupa un singur modul pe sina DIN, avand o latime de 18 mm.

Ce conductori pot fi conectati la borne?

Bornele cu surub tip cusca accepta conductori rigizi de 1 pana la 16 mm2 si conductori flexibili de 1 pana la 10 mm2.

Care este capacitatea de intrerupere?

Capacitatea nominala de intrerupere este de 4.5 kA la 230 V AC. Capacitatea nominala ultima de intrerupere Icu este de 6 kA.
