Descriere

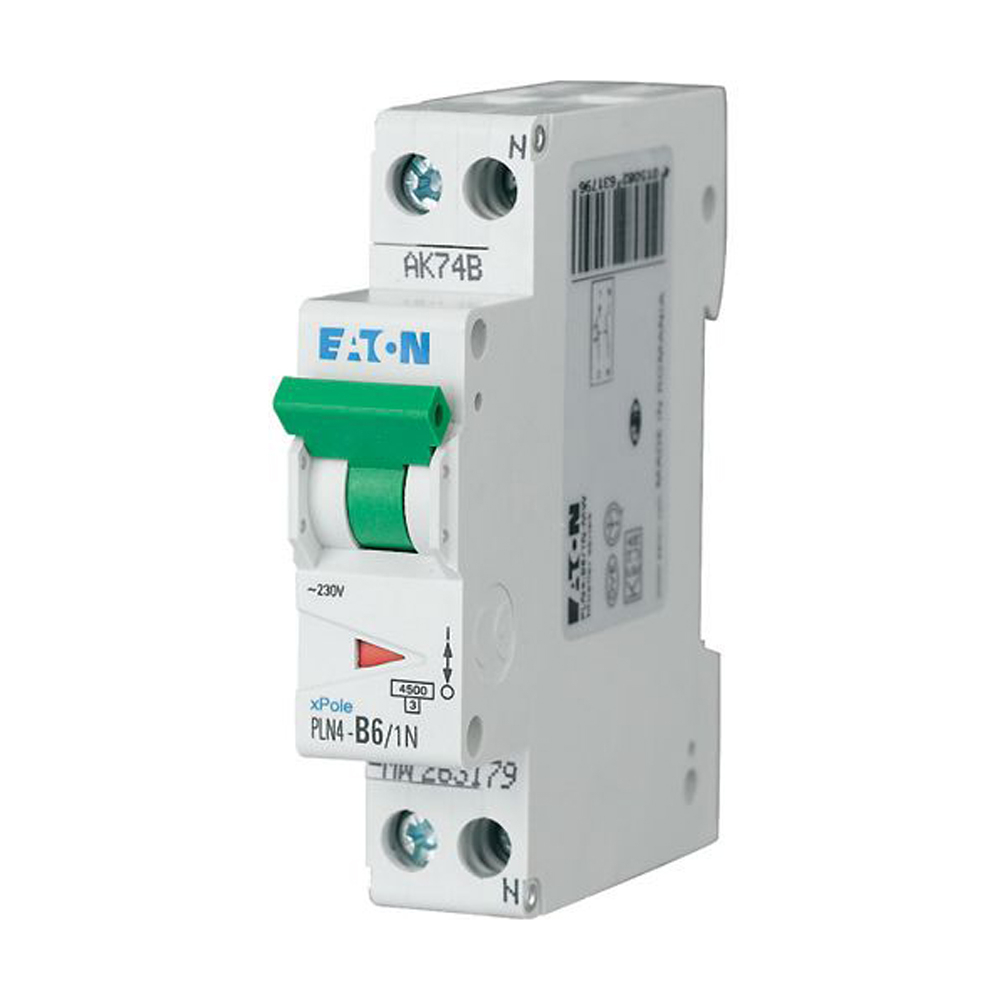

Acest intrerupator automat miniatural este destinat protectiei circuitelor electrice monofazate impotriva suprasarcinilor si scurtcircuitelor. Configuratia 1P+N permite comutarea fazei si a neutrului, intr-un format compact pentru tablouri electrice rezidentiale, comerciale usoare sau aplicatii de comanda si distributie cu putere redusa.

Aparatul are curent nominal de 4 A si caracteristica de declansare C, adecvata circuitelor la care pot aparea curenti de pornire moderati. Capacitatea nominala de rupere este de 4,5 kA conform EN 60898, la 230 V. Functioneaza in curent alternativ, are grad de protectie IP20 si ocupa un singur modul, cu latime de 17,5 mm.

Montajul se realizeaza in tablouri modulare, pe sina DIN, iar conexiunile trebuie executate conform schemei tabloului si sectiunii conductorului utilizat. Formatul 1P+N ajuta la economisirea spatiului in tablourile compacte, oferind o solutie practica pentru separarea si protectia circuitelor monofazate individuale.

Alegerea curentului nominal trebuie facuta in functie de puterea consumatorilor, sectiunea cablurilor, modul de pozare si conditiile reale de exploatare. Instalarea, verificarea conexiunilor si punerea sub tensiune trebuie efectuate numai de personal calificat, cu alimentarea oprita si cu respectarea cerintelor aplicabile instalatiilor electrice.

Intrebari frecvente

Pentru ce se utilizeaza un intrerupator automat de 4 A cu curba C?

Este utilizat pentru protectia circuitelor monofazate cu sarcina redusa, atunci cand dimensionarea instalatiei impune un curent nominal de 4 A si o caracteristica de declansare C.

Ce inseamna configuratia 1P+N?

Configuratia 1P+N foloseste un pol protejat pentru faza si un pol de neutru comutat, permitand izolarea simultana a fazei si neutrului in cadrul unui singur aparat modular.

Care este capacitatea de rupere a acestui intrerupator automat?

Capacitatea nominala de rupere este de 4,5 kA conform EN 60898, la 230 V.

Se monteaza pe sina DIN?

Da, aparatul este destinat montajului in tablouri modulare pe sina DIN si ocupa un singur modul de 17,5 mm.

Poate fi ales numai dupa curentul de 4 A?

Nu. Alegerea trebuie corelata cu sectiunea cablului, puterea consumatorilor, modul de pozare, curentul de scurtcircuit disponibil si proiectul instalatiei electrice.
