Descriere

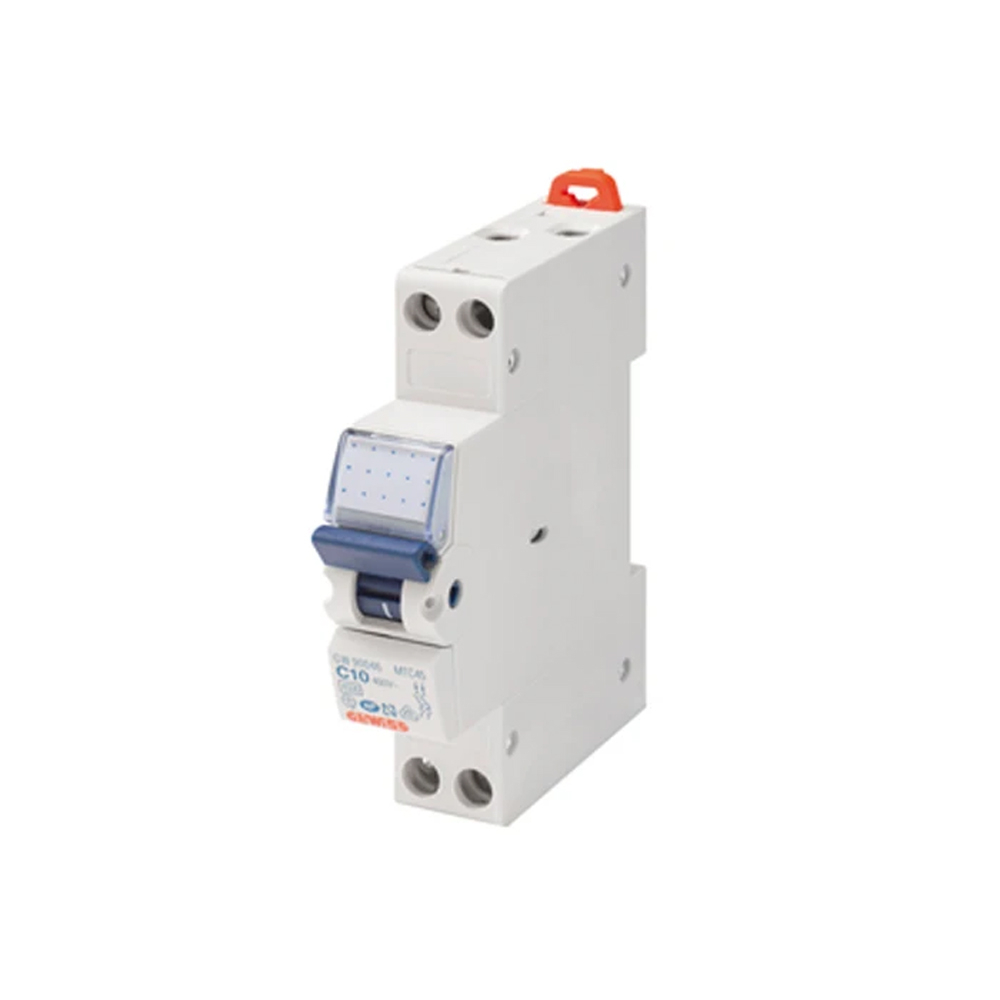

Intrerupatorul automat miniatural compact este destinat protectiei circuitelor electrice impotriva supracurentului si scurtcircuitului. Configuratia 1P+N il recomanda pentru circuite monofazate, iar constructia modulara de 1 modul ajuta la utilizarea eficienta a spatiului disponibil in tablourile electrice rezidentiale, comerciale sau pentru aplicatii tehnice compatibile.

Aparatul are curent nominal de 6 A, caracteristica de declansare C si tensiune nominala de 230 V la frecventa de 50/60 Hz. Capacitatea de rupere conform EN 60898 la 230 V este de 4500 A, iar capacitatea de rupere Icu conform IEC/EN 60947-2 la 230 V este de 4.5 kA. Tensiunea de izolare Ui este de 500 V, iar tensiunea nominala de rezistenta la impuls Uimp este de 4 kV. Produsul este realizat conform standardului EN 60898.

Pentru conectare sunt admise conductoare rigide cu sectiune de pana la 1 x 16 mm2 sau 1 x 10 mm2 plus 1 x 6 mm2, precum si conductoare flexibile cu sectiune de pana la 1 x 10 mm2 sau 2 x 6 mm2. Cuplul nominal de strangere al bornelor este de 1.2 Nm. Montajul trebuie realizat intr-un tablou destinat aparatajului modular, cu respectarea schemei electrice si a dimensionarii corecte a conductoarelor.

Temperatura de functionare este cuprinsa intre -25 si +70 grade C, iar temperatura de stocare intre -40 si +70 grade C. Durabilitatea electrica declarata este de 10000 manevre, iar durabilitatea mecanica este de 20000 manevre. Alegerea curbei, a curentului nominal si a capacitatii de rupere trebuie facuta in functie de caracteristicile instalatiei si de nivelul de scurtcircuit disponibil; instalarea si verificarea se recomanda a fi efectuate de personal calificat.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat de 6 A cu curba C?

Este utilizat pentru protectia unui circuit electric dimensionat la 6 A impotriva suprasarcinii si scurtcircuitului. Curba C trebuie aleasa conform caracteristicilor consumatorilor si proiectului instalatiei.

Ce inseamna configuratia 1P+N?

Configuratia 1P+N indica un aparat destinat circuitelor monofazate, cu un pol de faza si neutru, intr-un format de 1 modul.

Care este capacitatea de rupere a acestui intrerupator automat?

Capacitatea de rupere conform EN 60898 la 230 V este de 4500 A, echivalent cu 4.5 kA.

Ce conductoare pot fi conectate la borne?

Sunt admise conductoare rigide de pana la 1 x 16 mm2 sau 1 x 10 mm2 plus 1 x 6 mm2 si conductoare flexibile de pana la 1 x 10 mm2 sau 2 x 6 mm2. Cuplul nominal de strangere este de 1.2 Nm.

La ce temperatura poate functiona?

Temperatura de functionare declarata este intre -25 si +70 grade C. Pentru siguranta si functionare corecta, montajul trebuie realizat conform normelor aplicabile si de personal calificat.
