Descriere

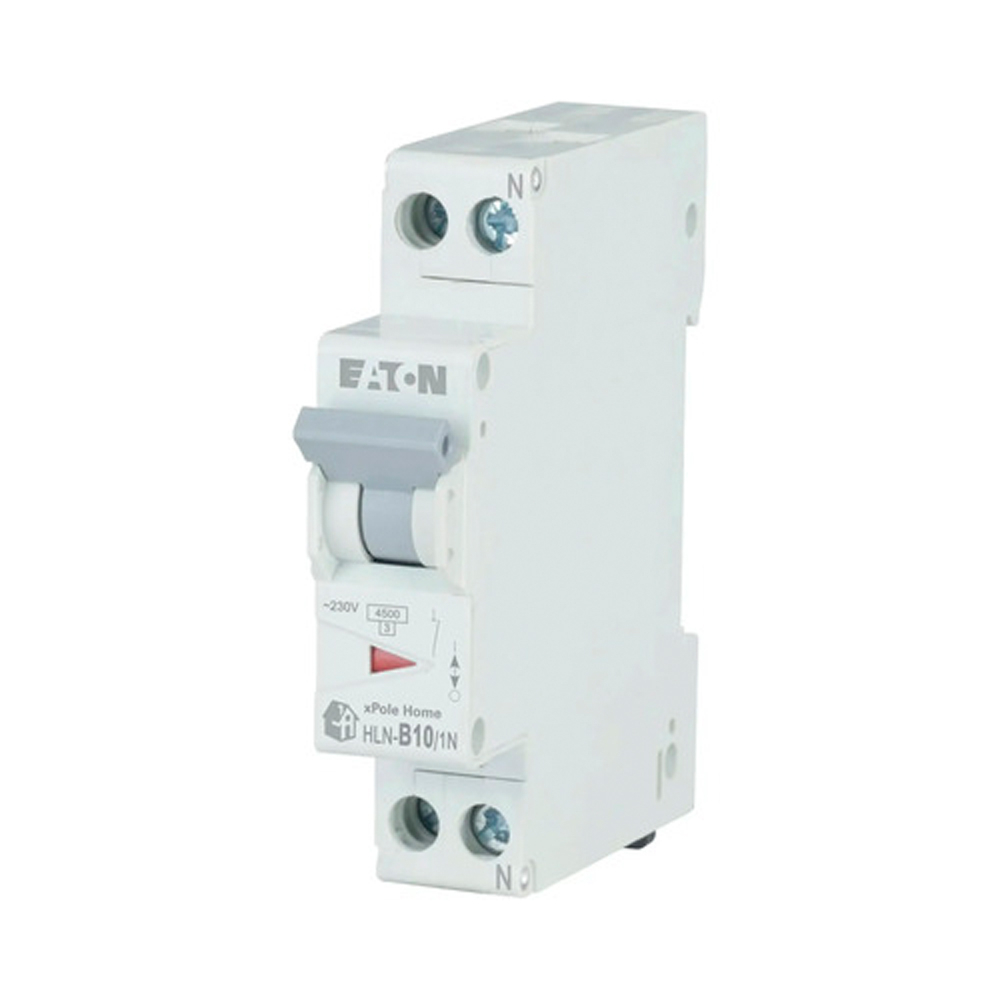

Acest intrerupator automat modular este destinat protectiei la suprasarcina si scurtcircuit a circuitelor electrice monofazate. Constructia 1P+N permite utilizarea intr-un tablou de distributie pentru circuite alimentate la 230 V, iar formatul compact de un modul ajuta la folosirea eficienta a spatiului disponibil pe sina DIN. Este o alegere potrivita pentru circuite de iluminat sau alte consumatoare pentru care proiectul electric prevede o protectie nominala de 10 A cu caracteristica B.

Aparatul are curent nominal de 10 A, caracteristica de declansare B si capacitate nominala de rupere la scurtcircuit de 4.5 kA conform EN 60898, la 230 V AC. Functioneaza la tensiune nominala de 230 V AC, frecventa 50/60 Hz, are tensiune nominala de izolatie Ui de 440 V si rezistenta la impuls Uimp de 4 kV. Este prevazut cu un pol protejat, configuratie 1P+N, clasa de limitare a energiei 3, grad de protectie IP20, categoria de supratensiune III si grad de poluare 2.

Montajul se realizeaza in tablouri electrice, pe sina DIN. Dispozitivul are latime de un modul si adancime de montaj de 70.5 mm. Bornele permit conectarea conductoarelor rigide sau flexibile cu sectiuni cuprinse intre 1 si 25 mm2, ceea ce faciliteaza integrarea in instalatii de distributie rezidentiale sau comerciale usoare. Dimensionarea protectiei, alegerea conductoarelor si selectivitatea cu aparatele din amonte trebuie stabilite prin proiectul instalatiei.

Pentru exploatare sigura, produsul se monteaza numai in interiorul unui tablou adecvat, unde protectia IP20 este asigurata impotriva atingerii directe. Temperatura ambientala admisa in functionare este intre -25 si 75 grade C. Inainte de interventie, circuitul trebuie scos de sub tensiune, iar instalarea, verificarea conexiunilor si punerea in functiune trebuie efectuate de personal calificat, conform reglementarilor electrice aplicabile.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat de 10 A cu curba B?

Este utilizat pentru protectia la suprasarcina si scurtcircuit a circuitelor monofazate pentru care proiectul electric prevede o protectie de 10 A. Caracteristica B este folosita frecvent la circuite cu curenti de pornire redusi.

Cate module ocupa in tabloul electric?

Aparatul ocupa un singur modul pe sina DIN, avand constructie compacta 1P+N.

Ce conductoare pot fi conectate la borne?

Bornele accepta conductoare rigide sau flexibile cu sectiuni intre 1 si 25 mm2. Sectiunea corecta a conductorului se alege in functie de circuit, sarcina si cerintele proiectului electric.

Poate fi montat fara tablou electric?

Nu. Gradul de protectie IP20 impune montajul intr-un tablou sau intr-o carcasa corespunzatoare, iar instalarea trebuie realizata de personal calificat cu circuitul scos de sub tensiune.

Care este tensiunea nominala de utilizare?

Intrerupatorul este destinat utilizarii la tensiunea nominala de 230 V AC, cu frecventa de 50/60 Hz.
