Descriere

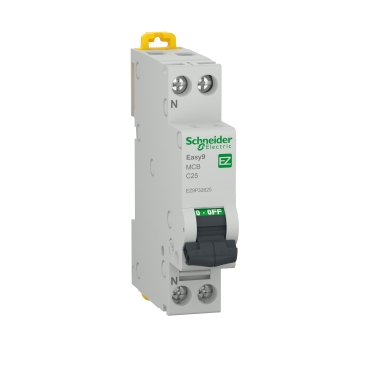

Intrerupatorul automat modular 1P+N este destinat protectiei circuitelor electrice finale de curent alternativ impotriva suprasarcinilor si scurtcircuitelor. Este potrivit pentru instalatii rezidentiale si pentru aplicatii de distributie unde este necesara si functia de izolare conform SR EN 60898-1. Aparatul protejeaza un singur pol, iar faza si nulul sunt comutate simultan prin constructia 1P+N.

Curentul nominal este de 25 A, iar tensiunea nominala de functionare este de 230 V AC la 50 Hz. Declansatorul termomagnetic are curba C, cu prag de declansare magnetica intre 5 si 10 x In, fiind adecvat pentru circuite cu sarcini uzuale si curenti de pornire moderati. Capacitatea nominala de rupere este de 4500 A la 230 V AC, conform SR EN 60898-1, iar tensiunea nominala de tinere la impuls este de 4 kV.

Montajul se realizeaza rapid, prin clipsare pe sina DIN. Aparatul ocupa 2 pasi de 9 mm si are dimensiuni de aproximativ 81 mm inaltime, 18 mm latime si 78 mm adancime. Bornele tip tunel permit conectarea conductoarelor rigide sau flexibile cu sectiuni intre 1 si 16 mm2, atat sus, cat si jos. Cuplul de strangere indicat pentru borne este de 2 Nm.

Pentru exploatare sigura, instalarea trebuie efectuata numai cu alimentarea intrerupta si cu respectarea sectiunii conductorului, a cuplului de strangere si a schemei tabloului electric. Gradul de protectie este IP20 la aparat si poate ajunge la IP40 dupa montarea intr-o carcasa modulara corespunzatoare. Produsul nu include protectie diferentiala la curenti de scurgere, astfel ca pentru protectia persoanelor este necesar un dispozitiv diferential adecvat, selectat separat. Temperatura ambianta de utilizare este intre -25 si 60 grade C.

Intrebari frecvente

Pentru ce tip de protectie este utilizat acest intrerupator automat?

Este utilizat pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Include declansare termica pentru suprasarcina si declansare magnetica pentru curenti de defect de valoare mare.

Ce inseamna curba C la un intrerupator automat?

Curba C are declansare magnetica intre 5 si 10 ori curentul nominal. Este folosita frecvent pentru circuite de prize, iluminat si sarcini cu un curent de pornire moderat, atunci cand dimensionarea instalatiei este corecta.

Se poate monta pe sina DIN si ce conductori accepta?

Da, aparatul se monteaza prin clipsare pe sina DIN. Bornele tip tunel accepta conductori rigizi sau flexibili cu sectiuni intre 1 si 16 mm2, iar cuplul de strangere recomandat este de 2 Nm.

Ofera protectie diferentiala impotriva electrocutarii?

Nu. Aparatul nu are protectie la curenti de scurgere la pamant. Pentru protectia diferentiala a persoanelor si circuitelor trebuie utilizat separat un intrerupator diferential sau un dispozitiv combinat adecvat.

Care sunt conditiile de temperatura pentru utilizare?

Temperatura ambianta de functionare este cuprinsa intre -25 si 60 grade C. Montajul trebuie realizat intr-un tablou sau o carcasa adecvata mediului de utilizare.
