Descriere

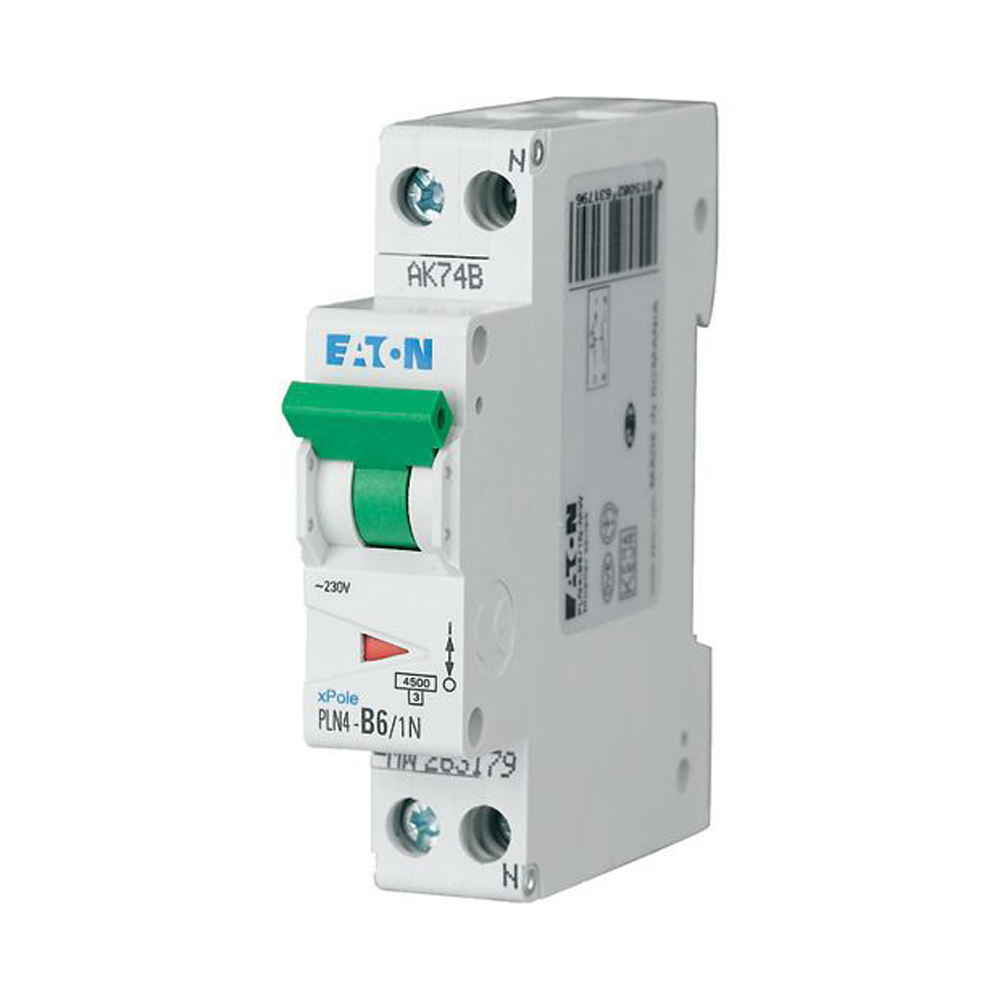

Acest intrerupator automat modular este destinat protectiei la suprasarcina si scurtcircuit pentru circuite monofazate de joasa tensiune. Configuratia 1P+N, curentul nominal de 6 A si caracteristica de declansare B il recomanda pentru circuite cu sarcini uzuale, unde este necesara protectia conductoarelor si separarea sigura a circuitului in cazul aparitiei unui defect.

Aparatul are tensiune nominala de utilizare de 230 V AC, frecventa nominala de 50/60 Hz si capacitate nominala de rupere la scurtcircuit de 4.5 kA conform IEC/EN 60898-1. Face parte din clasa de selectivitate 3 si are o anduranta electrica de minimum 8000 de manevre. Constructia respecta cerintele IEC/EN 60898-1, iar distanta dintre contacte este de minimum 4 mm pentru izolarea sigura a circuitului.

Montajul se realizeaza prin fixare rapida pe sina DIN conform IEC/EN 60715, cu doua pozitii de blocare. Aparatul ocupa 1 modul, avand latimea de 17.5 mm, inaltimea de 80 mm si format de 45 mm. Bornele superioare si inferioare sunt de tip clema liftanta, permit conectarea conductoarelor cu sectiuni intre 1 si 16 mm2. Alimentarea poate fi realizata de sus sau de jos, iar produsul este compatibil cu bare colectoare standard.

Gradul de protectie este IP20, astfel ca intrerupatorul trebuie instalat in interiorul unui tablou electric sau al unei carcase care asigura protectia la atingere si conditiile de mediu adecvate. Alegerea aparatului trebuie corelata cu sectiunea conductorului, curentul de sarcina, nivelul de scurtcircuit disponibil si schema generala de protectie a tabloului. Montajul, verificarea conexiunilor si punerea in functiune trebuie efectuate de personal calificat, cu instalatia scoasa de sub tensiune.

Intrebari frecvente

Pentru ce se utilizeaza un intrerupator automat de 6 A cu curba B?

Este utilizat pentru protectia circuitelor de 230 V impotriva suprasarcinilor si scurtcircuitelor, in special acolo unde curentul nominal al circuitului si sectiunea conductoarelor impun o protectie de 6 A.

Ce inseamna configuratia 1P+N?

Configuratia 1P+N este destinata circuitelor monofazate si combina polul de faza cu polul de nul intr-un aparat modular cu latimea de un modul.

Se poate monta pe sina DIN?

Da. Aparatul are sistem de fixare rapida pe sina DIN conform IEC/EN 60715 si ocupa o latime de 17.5 mm.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere este de 4.5 kA, conform IEC/EN 60898-1, la tensiunea nominala de 230 V AC.

Este suficient pentru protectia diferentiala?

Nu. Acest produs este un intrerupator automat pentru protectie la suprasarcina si scurtcircuit. Protectia diferentiala impotriva curentilor de defect necesita un aparat diferential dedicat, ales conform proiectului electric.
