Descriere

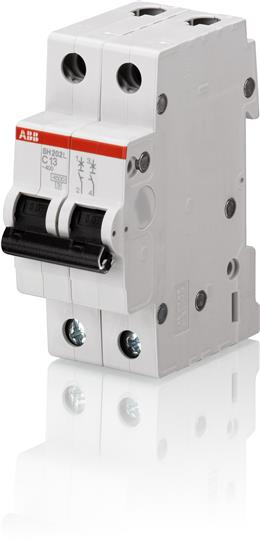

Acest intrerupator automat miniatural cu 2 poli este destinat protectiei circuitelor electrice de curent alternativ impotriva suprasarcinilor si scurtcircuitelor. Este potrivit pentru tablouri de distributie rezidentiale, comerciale sau pentru aplicatii de instalatii electrice unde este necesara intreruperea si protectia simultana a doua conductoare active. Curba de declansare C il recomanda pentru circuite cu sarcini uzuale si sarcini cu curent de pornire moderat, in functie de proiectarea instalatiei.

Curentul nominal este de 50 A, iar caracteristica de declansare este C. Aparatul este conform cu standardul IEC/EN 60898-1, are tensiunea operationala nominala de 400 V AC si functioneaza la frecventa de 50/60 Hz. Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA la 400 V AC, curentul conditionat de scurtcircuit este de 5 kA la 400 V, iar clasa de limitare a energiei este 3. Tensiunea nominala de izolatie este de 440 V, tensiunea de tinere la impuls este de 4 kV, iar categoria de supratensiune este III.

Montajul se realizeaza pe sina DIN TH35-7.5 sau TH35-15, conform IEC 60715, in orice pozitie. Aparatul ocupa 2 module, avand latimea de 35 mm, inaltimea de 88 mm si adancimea de 69 mm. Este prevazut cu borne cu surub tip cage terminal, acceptand conductori rigizi sau multifilari de 0.75 pana la 25 mm2 si conductori flexibili, inclusiv cu ferula, de 0.75 pana la 16 mm2. Cuplul de strangere indicat pentru borne este de 2 Nm, iar conectarea alimentarii poate fi realizata din oricare parte.

Maneta de actionare are marcaj I/O si permite identificarea vizuala a pozitiei contactelor ON/OFF. Gradul de protectie este IP20, respectiv IP40 atunci cand aparatul este instalat intr-o carcasa cu capac. Temperatura ambientala de functionare este intre -25 si +55 grade C, iar temperatura de depozitare intre -40 si +70 grade C. Pentru siguranta instalatiei, alegerea curentului nominal, a sectiunii conductoarelor si a puterii de rupere trebuie realizata de personal calificat, conform proiectului electric si nivelului de curent de scurtcircuit disponibil in tablou.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat bipolar de 50 A?

Este utilizat pentru protectia la suprasarcina si scurtcircuit a circuitelor de curent alternativ unde trebuie protejati si intrerupti simultan doi poli.

Ce inseamna curba de declansare C?

Curba C este destinata in general circuitelor cu sarcini uzuale si cu curenti de pornire moderati. Alegerea corecta se face in functie de tipul consumatorilor si de calculele instalatiei.

Care este capacitatea de rupere a acestui aparat?

Capacitatea nominala de rupere este de 4.5 kA la tensiunea de 400 V AC.

Se poate monta pe sina DIN standard?

Da. Este compatibil cu sina DIN TH35-7.5 si TH35-15, conform IEC 60715, si ocupa 2 module.

Ce sectiune de conductor poate fi conectata?

Bornele accepta conductori rigizi sau multifilari de 0.75 pana la 25 mm2, iar conductori flexibili, inclusiv cu ferula, de 0.75 pana la 16 mm2.
