Descriere

Intrerupatorul automat modular este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Configuratia cu 1 pol il recomanda pentru circuite monofazate, iar curba C este potrivita pentru circuite cu curenti de pornire moderati, utilizate frecvent in instalatii rezidentiale, birouri, spatii comerciale si tablouri de distributie de mica putere.

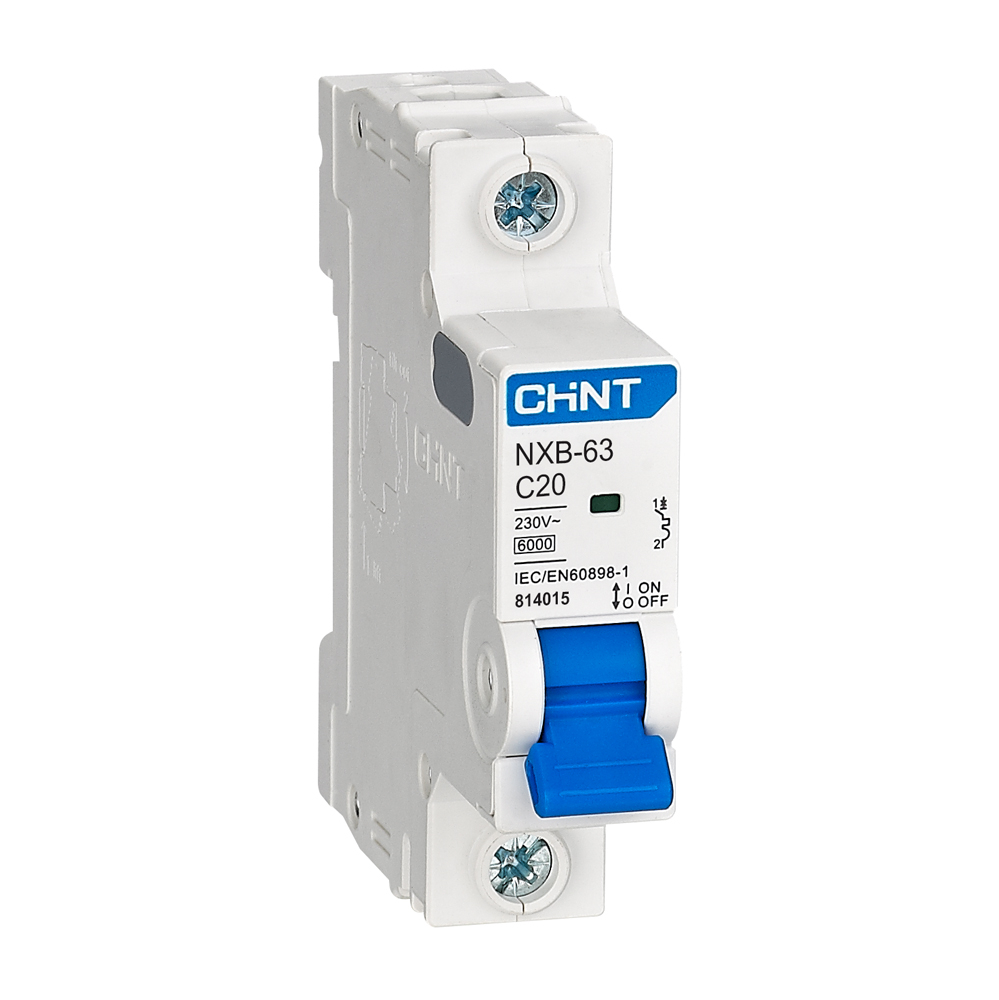

Aparatul are curent nominal de 20A, un pol si caracteristica de declansare electromagnetica C. Este proiectat pentru tensiune nominala de 220V, 230V sau 240V AC in configuratie 1P, la frecventa de 50Hz. Puterea nominala de rupere la scurtcircuit Icn este de 6 kA, iar capacitatea de serviciu la scurtcircuit Ics este de asemenea 6 kA. Echipamentul respecta standardul IEC EN 60898 1, are tensiune nominala de tinere la impuls de 4 kV si tensiune de izolatie de 500V.

Montajul se realizeaza pe sina DIN de 35 mm, in tablouri electrice modulare. Latimea ocupata este de un modul, aproximativ 18 mm. Conectarea poate fi efectuata atat din partea superioara, cat si din partea inferioara, iar bornele accepta conductori cu sectiuni intre 1 mm2 si 25 mm2. Cuplul de strangere indicat pentru borne este de 2 N m; conductorii trebuie pregatiti si fixati corect pentru a obtine un contact electric sigur.

Pentru exploatare corecta, intrerupatorul trebuie ales in functie de sectiunea cablului, sarcina circuitului si nivelul de scurtcircuit disponibil in instalatie. Gradul de protectie este IP20 la montaj direct si IP40 atunci cand este instalat intr-un tablou corespunzator. Temperatura de functionare este intre minus 35 grade C si plus 70 grade C, la o altitudine de pana la 2000 m. Instalarea, verificarea si punerea sub tensiune trebuie realizate de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Pentru ce tip de circuite este potrivit un intrerupator automat de 20A cu curba C?

Este potrivit pentru protectia circuitelor monofazate unde curentul de lucru si sectiunea conductoarelor sunt dimensionate corespunzator. Curba C este folosita frecvent pentru circuite cu curenti de pornire moderati.

Ce inseamna capacitatea de rupere de 6 kA?

Valoarea de 6 kA reprezinta capacitatea nominala de intrerupere a curentului de scurtcircuit. Alegerea aparatului trebuie corelata cu nivelul de scurtcircuit calculat sau estimat pentru tabloul in care este montat.

Se monteaza pe sina DIN?

Da. Aparatul este destinat montajului pe sina DIN standard de 35 mm si ocupa un modul de aproximativ 18 mm in tabloul electric.

Poate fi conectat de sus sau de jos?

Da. Conectarea este posibila atat prin partea superioara, cat si prin partea inferioara, cu respectarea schemei tabloului, a cuplului de strangere si a normelor de instalare.

Este suficient un intrerupator automat pentru protectia completa a unei instalatii?

Nu intotdeauna. Acesta protejeaza impotriva suprasarcinilor si scurtcircuitelor. In functie de aplicatie, instalatia poate necesita si protectie diferentiala, protectie la supratensiuni si alte aparate de protectie dimensionate de un specialist.
