Descriere

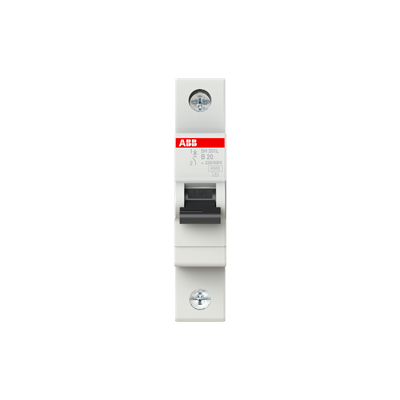

Acest intrerupator automat modular este destinat protectiei circuitelor electrice de joasa tensiune impotriva suprasarcinilor si scurtcircuitelor. Constructia cu limitare de curent utilizeaza declansare termica temporizata pentru suprasarcina si declansare electromecanica pentru scurtcircuit. Curba B il recomanda pentru circuite uzuale cu curenti de pornire redusi, utilizate frecvent in tablouri rezidentiale si aplicatii similare.

Aparatul are 1 pol protejat, curent nominal de 20 A si caracteristica de declansare B. Tensiunea operationala nominala este 230/400 V AC conform IEC/EN 60898-1, iar capacitatea nominala de rupere la scurtcircuit este de 4,5 kA la 230/400 V AC. Dispune de clasa de limitare a energiei 3, tensiune nominala de izolatie de 440 V, tensiune nominala de impuls de 4 kV si categorie de supratensiune III. Pierderea de putere declarata este de 2,5 W pe pol la conditiile nominale.

Montajul se realizeaza pe sina DIN TH35 de 35 mm, in variantele 35 x 7,5 mm sau 35 x 15 mm, conform IEC 60715. Latimea este de 17,5 mm, adancimea incorporata de 69 mm, iar inaltimea de 85 mm, fiind necesar un singur modul conform DIN 43880. Bornele cu surub tip cage accepta conductori rigizi sau multifilari de 0,75 pana la 25 mm2 si conductori flexibili de 0,75 pana la 16 mm2; cuplul de strangere indicat este de 2 Nm. Alimentarea poate fi conectata din oricare capat al aparatului.

Gradul de protectie este IP20, respectiv IP40 atunci cand aparatul este instalat intr-o carcasa cu capac. Temperatura de functionare este intre -25 si +55 grade C, iar temperatura de depozitare intre -40 si +70 grade C. Pentru protectia instalatiei si a utilizatorilor, montajul, alegerea sectiunii conductoarelor si dimensionarea protectiei trebuie realizate de personal calificat, cu respectarea normativelor aplicabile. Intrerupatorul automat nu inlocuieste protectia diferentiala atunci cand aceasta este necesara.

Intrebari frecvente

Pentru ce se foloseste un intrerupator automat de 20A cu curba B?

Este utilizat pentru protectia circuitelor impotriva suprasarcinilor si scurtcircuitelor. Curba B este potrivita in mod uzual pentru circuite cu curenti de pornire redusi, atunci cand dimensionarea este stabilita prin proiectul electric.

Pe ce tip de sina se monteaza?

Se monteaza pe sina DIN TH35 de 35 mm, compatibila cu profilele de 35 x 7,5 mm si 35 x 15 mm.

Ce conductori pot fi conectati la borne?

Bornele accepta conductori rigizi sau multifilari de 0,75 pana la 25 mm2 si conductori flexibili de 0,75 pana la 16 mm2. Se recomanda respectarea cuplului de strangere de 2 Nm.

Poate inlocui protectia diferentiala?

Nu. Acest aparat protejeaza la suprasarcina si scurtcircuit. Pentru protectie la curenti diferentiali si riscuri de electrocutare este necesar un dispozitiv diferential ales conform cerintelor instalatiei.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere este de 4,5 kA la 230/400 V AC.
