Descriere

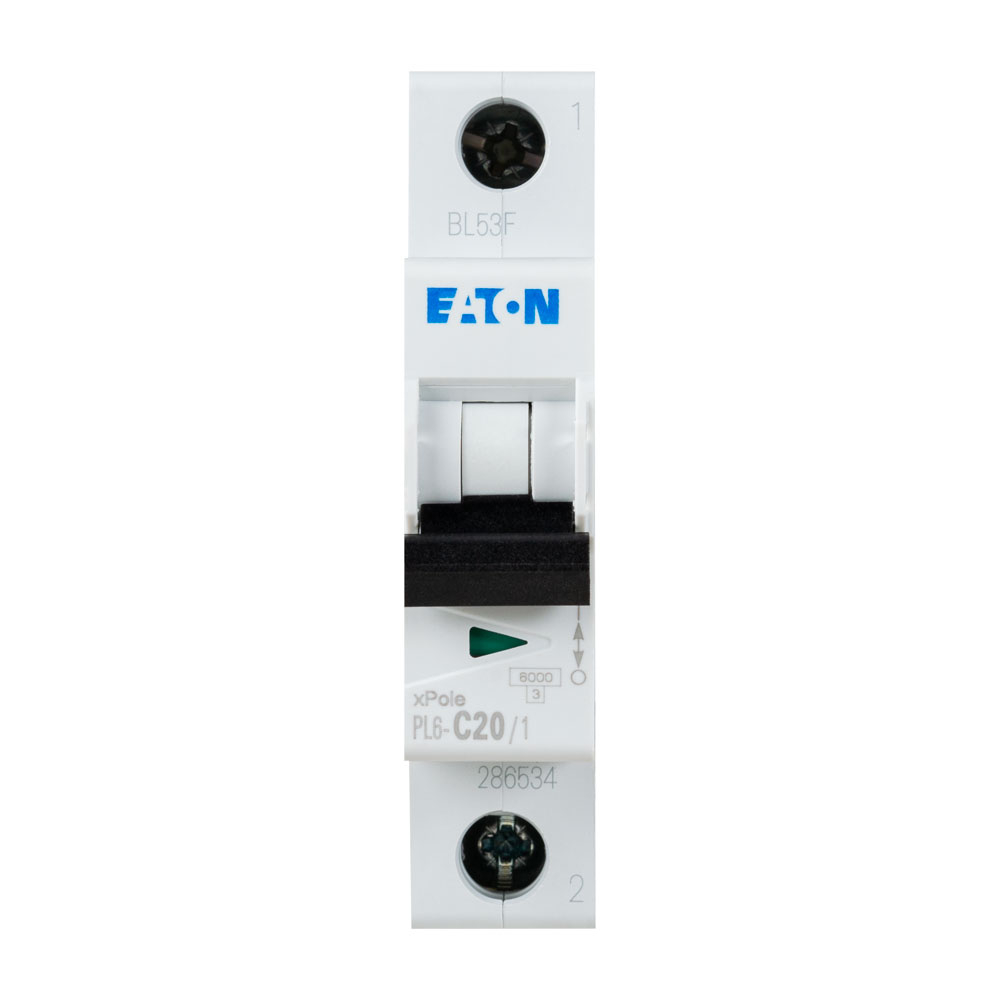

Acest mini-intrerupator automat monopolar este destinat protectiei circuitelor electrice din tablouri de distributie rezidentiale si comerciale. Combina protectia termica la suprasarcina cu protectia electromagnetica la scurtcircuit, contribuind la deconectarea circuitului atunci cand apar conditii anormale de functionare. Curba de declansare C il recomanda pentru circuite unde pot exista curenti de pornire mai ridicati fata de consumatorii pur rezistivi.

Aparatul are curent nominal de 20 A, un pol protejat si functioneaza in retele de curent alternativ la tensiune nominala de 230 V, cu frecventa de 50/60 Hz. Capacitatea nominala de rupere este de 6 kA conform IEC/EN 60898-1. Sunt indicate tensiunea nominala de izolatie Ui de 440 V, tensiunea nominala de tinere la impuls Uimp de 4 kV, clasa de limitare a curentului 3, categoria de supratensiune III si gradul de poluare 2. Dispozitivul ocupa un modul in tablou.

Montajul se realizeaza rapid pe sina DIN conform IEC/EN 60715, iar alimentarea poate fi conectata de sus sau de jos. Bornele accepta conductoare rigide sau multifilare cu sectiuni cuprinse intre 1 si 25 mm2. Pentru un tablou ordonat si sigur, alegerea sectiunii conductorului, protectia din amonte si configuratia circuitului trebuie stabilite in functie de consumatori, lungimea traseului si conditiile reale de instalare.

Gradul de protectie al carcasei este IP20, astfel incat produsul trebuie instalat intr-un tablou sau intr-o carcasa care asigura protectia adecvata impotriva atingerii partilor active si a influentelor externe. Domeniul declarat de temperatura ambientala in exploatare este de la -25 grade C la +55 grade C. Instalarea, verificarea conexiunilor si punerea sub tensiune trebuie efectuate de personal calificat, cu alimentarea deconectata si cu respectarea instructiunilor de proiectare ale tabloului electric.

Intrebari frecvente

Pentru ce tip de circuit se utilizeaza un intrerupator automat de 20 A cu curba C?

Este utilizat pentru protectia circuitelor de curent alternativ care au un curent de functionare dimensionat corespunzator la 20 A si pot prezenta curenti temporari de pornire, in functie de caracteristicile consumatorilor si de proiectul instalatiei.

Care este capacitatea de rupere a acestui mini-intrerupator automat?

Capacitatea nominala de rupere este de 6 kA, conform standardului IEC/EN 60898-1.

Pe ce tip de sina se monteaza?

Se monteaza pe sina DIN conform IEC/EN 60715 si ocupa un singur modul in tabloul electric.

Ce conductoare pot fi conectate la borne?

Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Sectiunea corecta trebuie aleasa de un electrician calificat, in functie de circuit si de conditiile de montaj.

Poate fi montat direct in exterior?

Nu este destinat montajului expus. Gradul de protectie IP20 impune instalarea intr-un tablou sau intr-o carcasa adecvata, care protejeaza impotriva atingerii accidentale si a influentelor de mediu.
