Descriere

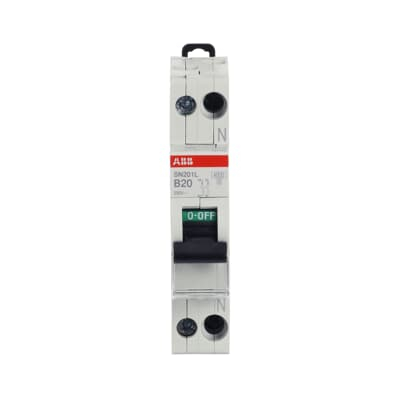

Intrerupatorul automat modular 1P+N este destinat protectiei circuitelor electrice monofazate impotriva suprasarcinilor si scurtcircuitelor. Este o solutie compacta pentru tablouri de distributie rezidentiale, comerciale sau pentru aplicatii de instalatii electrice unde este necesara protectia unui conductor de faza impreuna cu deconectarea conductorului de nul. Polul de nul este comutat, iar aparatul protejeaza un singur pol.

Curentul nominal este de 20 A, iar caracteristica de declansare B il recomanda pentru circuite cu curenti de pornire redusi, cum ar fi iluminatul, prizele si consumatorii uzuali. Tensiunea nominala este de 230 V AC, la frecventa de 50-60 Hz. Capacitatea nominala de rupere Icn conform EN 60898 la 230 V este de 4.5 kA, iar capacitatea de rupere Icu conform IEC 60947-2 la 230 V este de 6 kA. Aparatul are clasa de limitare a energiei 3, tensiune nominala de izolatie Ui de 500 V si tensiune nominala de impuls Uimp de 4 kV.

Montajul se realizeaza in tablouri electrice, pe sina DIN, iar constructia ocupa 1 modul. Adancimea de instalare este de 69 mm. Bornele permit conectarea conductoarelor rigide cu sectiuni intre 1 si 16 mm2 si a conductoarelor multifilare cu sectiuni intre 1 si 10 mm2. Aparatul permite utilizarea de accesorii auxiliare compatibile, atunci cand configuratia tabloului necesita semnalizare sau functii suplimentare.

Gradul de protectie este IP20, fiind destinat montajului in interiorul unui tablou sau al unei carcase care asigura protectia corespunzatoare la atingere si la influentele mediului. Functionarea este specificata pentru temperaturi ambientale intre -25 si 55 grade C, cu categoria de supratensiune III si gradul de poluare 2. Dimensionarea protectiei, alegerea sectiunii conductorilor si conectarea trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat de 20 A?

Este potrivit pentru protectia circuitelor monofazate de iluminat, prize sau consumatori uzuali, atunci cand dimensionarea instalatiei indica utilizarea unei protectii de 20 A cu caracteristica B.

Ce inseamna configuratia 1P+N?

Configuratia 1P+N inseamna un pol protejat pentru faza si un pol de nul comutat. Aparatul deconecteaza simultan faza si nulul, dar protectia la supracurent este realizata pe polul de faza.

Ce reprezinta curba de declansare B?

Curba B este destinata in general circuitelor cu curenti de pornire redusi. Este utilizata frecvent in instalatii rezidentiale si comerciale pentru iluminat, prize si consumatori obisnuiti.

Cate module ocupa in tablou?

Aparatul ocupa 1 modul pe sina DIN, ceea ce permite instalarea compacta in tablouri electrice modulare.

Poate fi montat fara ajutor specializat?

Conectarea si dimensionarea unei protectii electrice trebuie realizate de personal calificat, cu alimentarea oprita si cu respectarea proiectului electric, a sectiunii conductoarelor si a regulilor aplicabile instalatiei.
