Descriere

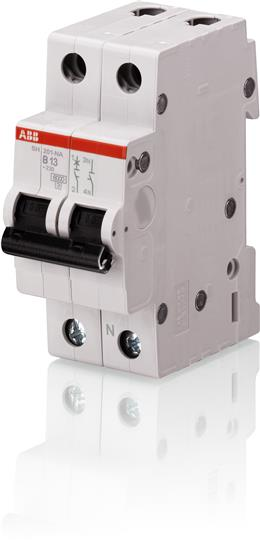

Intrerupatorul automat modular este destinat protectiei circuitelor electrice monofazate impotriva suprasarcinilor si scurtcircuitelor. Configuratia 1P+N permite intreruperea simultana a conductorului de faza si a nulului comutat, fiind potrivita pentru tablouri rezidentiale si pentru aplicatii de distributie de joasa tensiune unde este necesara protectia unui circuit de 20A. Curba C il recomanda pentru circuite cu consumatori uzuali care pot avea curenti de pornire moderati.

Aparatul are curent nominal de 20A, caracteristica de declansare C, tensiune nominala de functionare de 230 V AC pentru configuratia 1P+N si frecventa nominala de 50/60 Hz. Capacitatea nominala de rupere este de 4.5kA, iar produsul respecta standardul IEC/EN 60898-1. Este incadrat in clasa de limitare a energiei 3, are tensiune nominala de izolatie de 250 V AC fata de pamant si 440 V AC intre faze, tensiune de impuls nominala de 4 kV si tensiune minima de functionare de 12 V AC.

Montajul se realizeaza pe sina DIN de 35 mm conform EN 60715, prin clipsare rapida. Aparatul ocupa 2 module de 17.5 mm, cu latime totala de aproximativ 35 mm; dimensiunile pe pol sunt de aproximativ 85 x 69 x 17.5 mm. Este echipat cu borne tip cage terminal, pentru conductori cu sectiune de pana la 25 mm2, iar cuplul de strangere indicat este de 2 Nm. Alimentarea poate fi realizata optional, iar pozitia de montaj este libera.

Gradul de protectie al aparatului este IP20, respectiv IP40 dupa instalarea intr-un tablou prevazut cu capac. Domeniul de temperatura ambianta este de la -25 grade C la +55 grade C, iar temperatura de depozitare este intre -40 grade C si +70 grade C. Selectarea protectiei, dimensionarea conductoarelor, conectarea si verificarea instalatiei trebuie realizate de personal calificat, cu alimentarea oprita, conform normelor aplicabile si proiectului electric.

Intrebari frecvente

Pentru ce tip de circuit este recomandat acest intrerupator automat?

Este destinat circuitelor monofazate de 230 V care necesita protectie la suprasarcina si scurtcircuit, cu un curent nominal de 20A.

Ce inseamna configuratia 1P+N?

Configuratia 1P+N utilizeaza un pol protejat pentru faza si un pol de nul comutat, astfel incat ambele conductoare sunt intrerupte la actionarea aparatului.

Ce inseamna curba de declansare C?

Curba C este utilizata frecvent pentru circuite cu sarcini uzuale si consumatori care pot genera curenti de pornire moderati. Alegerea curbei trebuie realizata in functie de caracteristicile circuitului si ale consumatorilor.

Cate module ocupa in tabloul electric?

Aparatul ocupa 2 module standard de 17.5 mm pe sina DIN, avand o latime totala de aproximativ 35 mm.

Poate fi montat direct intr-un tablou electric?

Da, este proiectat pentru montaj pe sina DIN de 35 mm. Conectarea trebuie efectuata de un electrician calificat, cu instalatia scoasa de sub tensiune.
