Descriere

Intrerupatorul automat modular este destinat protectiei circuitelor terminale de joasa tensiune impotriva suprasarcinilor si scurtcircuitelor. Configuratia 1P+N il recomanda pentru circuite monofazate, iar constructia compacta permite utilizarea eficienta a spatiului din tablouri electrice rezidentiale, comerciale sau pentru instalatii tehnice.

Aparatul are curent nominal de 20 A, curba de declansare C, tensiune nominala de 230 Vac si frecventa nominala de 50/60 Hz. Puterea nominala de rupere Icn este de 4,5 kA, iar valorile Icu si Ics sunt de 4500 A. Tensiunea de izolatie Ui este de 500 Vac, tensiunea nominala de impuls Uimp este de 4 kV, clasa de limitare este 3, iar puterea disipata declarata este de 3,5 W. Produsul respecta standardul IEC/EN 60898-1.

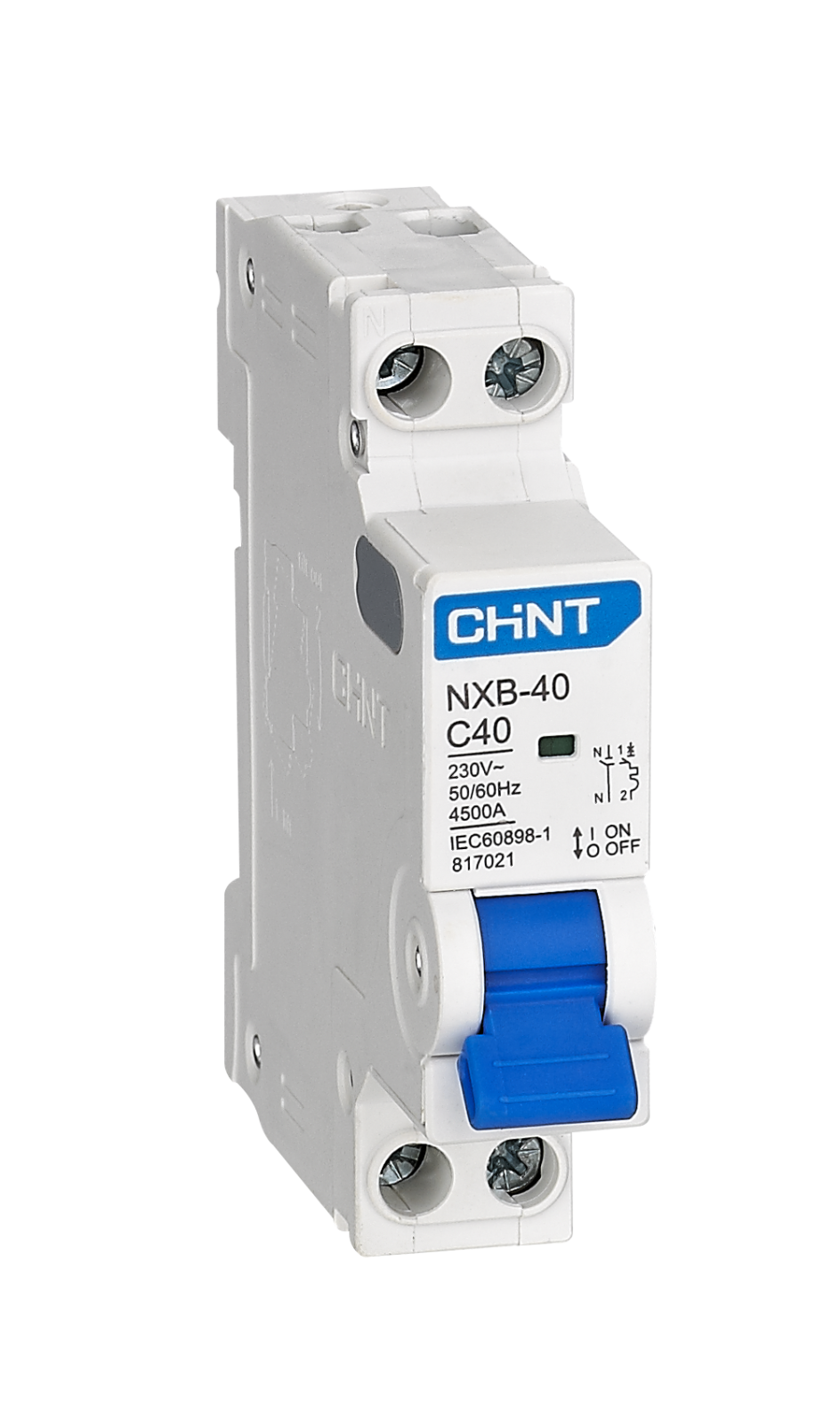

Intrerupatorul ocupa 1 modul DIN de 18 mm si are dimensiunile de 77 x 18 x 76,5 mm. Este proiectat pentru integrare in tablouri modulare si poate fi echipat cu contact auxiliar, contact de alarma, bobina de declansare sau bobina de minima tensiune compatibile. Nu este destinat utilizarii cu module diferentiale asociabile.

Gradul de protectie este IP20, fiind adecvat pentru montaj in interiorul unui tablou electric cu protectie corespunzatoare. Dimensionarea protectiei trebuie realizata in functie de sectiunea conductoarelor, consumatorii alimentati, curentul de scurtcircuit disponibil si cerintele instalatiei. Montajul, conectarea si verificarea functionarii trebuie efectuate de personal calificat, cu instalatia scoasa de sub tensiune.

Intrebari frecvente

Pentru ce este utilizat acest intrerupator automat?

Este utilizat pentru protectia circuitelor monofazate terminale impotriva suprasarcinilor si scurtcircuitelor, in tablouri electrice rezidentiale, comerciale sau tehnice.

Ce inseamna configuratia 1P+N?

Configuratia 1P+N indica un aparat destinat circuitelor monofazate, cu pol de faza protejat magnetotermic si pol de nul asociat.

Ce reprezinta curba C?

Curba C este caracteristica de declansare magnetica utilizata frecvent pentru circuite cu consumatori uzuali si curenti de pornire moderati. Alegerea corecta se face in functie de caracteristicile circuitului si ale sarcinii.

Cate module ocupa in tabloul electric?

Aparatul ocupa 1 modul DIN, echivalent cu o latime de 18 mm.

Ofera protectie diferentiala?

Nu. Este un intrerupator automat magnetotermic pentru protectie la suprasarcina si scurtcircuit; protectia diferentiala necesita un dispozitiv dedicat.
