Descriere

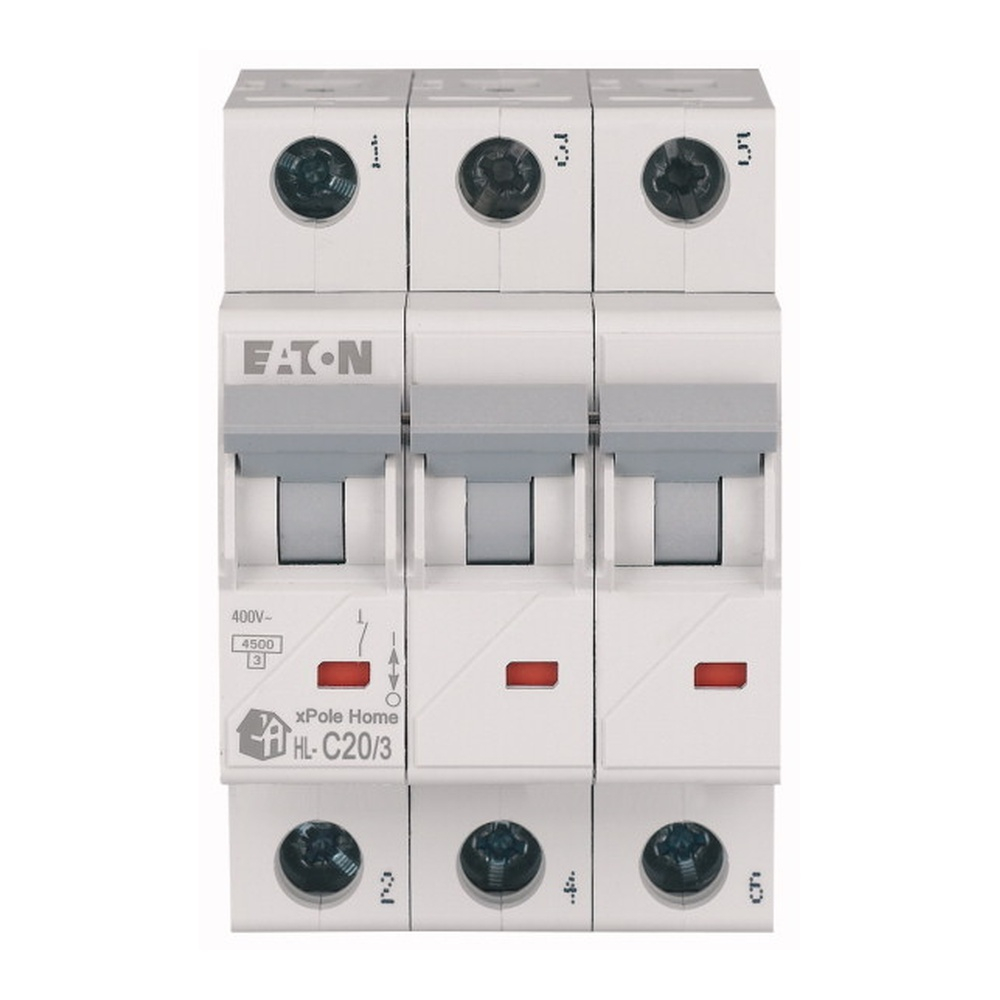

Acest mini-intrerupator automat modular este destinat protectiei la supracurent si scurtcircuit in tablouri electrice pentru aplicatii rezidentiale si comerciale. Configuratia cu 3 poli permite intreruperea simultana a celor trei conductoare protejate, fiind adecvata pentru circuite trifazate dimensionate la 20 A. Caracteristica de declansare C il recomanda pentru circuite cu curenti de pornire moderati, selectarea finala fiind realizata in functie de sarcina si de proiectul instalatiei.

Aparatul are curent nominal de 20 A, trei poli si capacitate nominala de rupere Icn de 4,5 kA, conform IEC/EN 60898-1. Functioneaza in retele de curent alternativ de pana la 230/400 V, la frecventa de 50/60 Hz. Dispune de grad de protectie IP20, clasa de limitare a curentului 3, tensiune nominala de izolatie Ui de 440 V si tensiune nominala de soc Uimp de 4 kV. Constructia modulara ocupa 3 module in tablou.

Montajul se realizeaza pe sina DIN in interiorul unui tablou electric corespunzator. Pentru o instalare corecta, intrerupatorul se alege conform sectiunii conductoarelor, puterii consumatorilor, curentului de scurtcircuit prezumat si schemei de protectie. Conexiunile trebuie executate cu alimentarea oprita, respectand instructiunile de montaj, cuplul de strangere indicat si cerintele aplicabile ale tabloului.

Gradul IP20 indica protectie la atingerea accidentala a partilor active dupa instalarea in tablou, nu protectie impotriva apei sau a prafului. Temperatura ambianta de functionare declarata este intre -25 grade C si 75 grade C; la temperaturi ridicate trebuie luata in calcul reducerea capacitatii de transport a curentului. Instalarea, verificarea si punerea in functiune trebuie efectuate de personal calificat, iar dispozitivul nu inlocuieste protectia diferentiala sau protectia la supratensiune atunci cand acestea sunt necesare.

Intrebari frecvente

Pentru ce tip de circuit este recomandat acest intrerupator automat?

Este destinat protectiei circuitelor trifazate de curent alternativ, in tablouri electrice rezidentiale si comerciale. Alegerea trebuie realizata in functie de curentul circuitului, cablu, consumatori si nivelul de scurtcircuit disponibil.

Ce inseamna curba de declansare C?

Curba C este o caracteristica de declansare utilizata frecvent pentru circuite cu sarcini obisnuite si curenti de pornire moderati. Compatibilitatea cu sarcina trebuie verificata de proiectant sau electrician.

Care este capacitatea de rupere a aparatului?

Capacitatea nominala de rupere este de 4,5 kA, conform IEC/EN 60898-1. Curentul de scurtcircuit prezumat la locul instalarii nu trebuie sa depaseasca aceasta valoare.

Se poate monta direct in exterior?

Nu este destinat montajului expus direct la intemperii. Gradul de protectie IP20 impune instalarea intr-un tablou sau intr-o carcasa adecvata mediului de utilizare.

Cate module ocupa in tablou?

Aparatul are latimea de 3 module, corespunzatoare configuratiei cu trei poli.
