Descriere

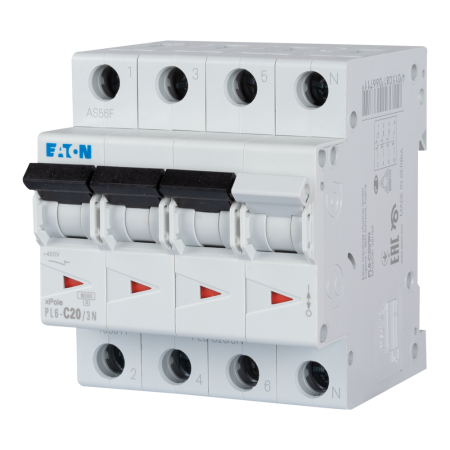

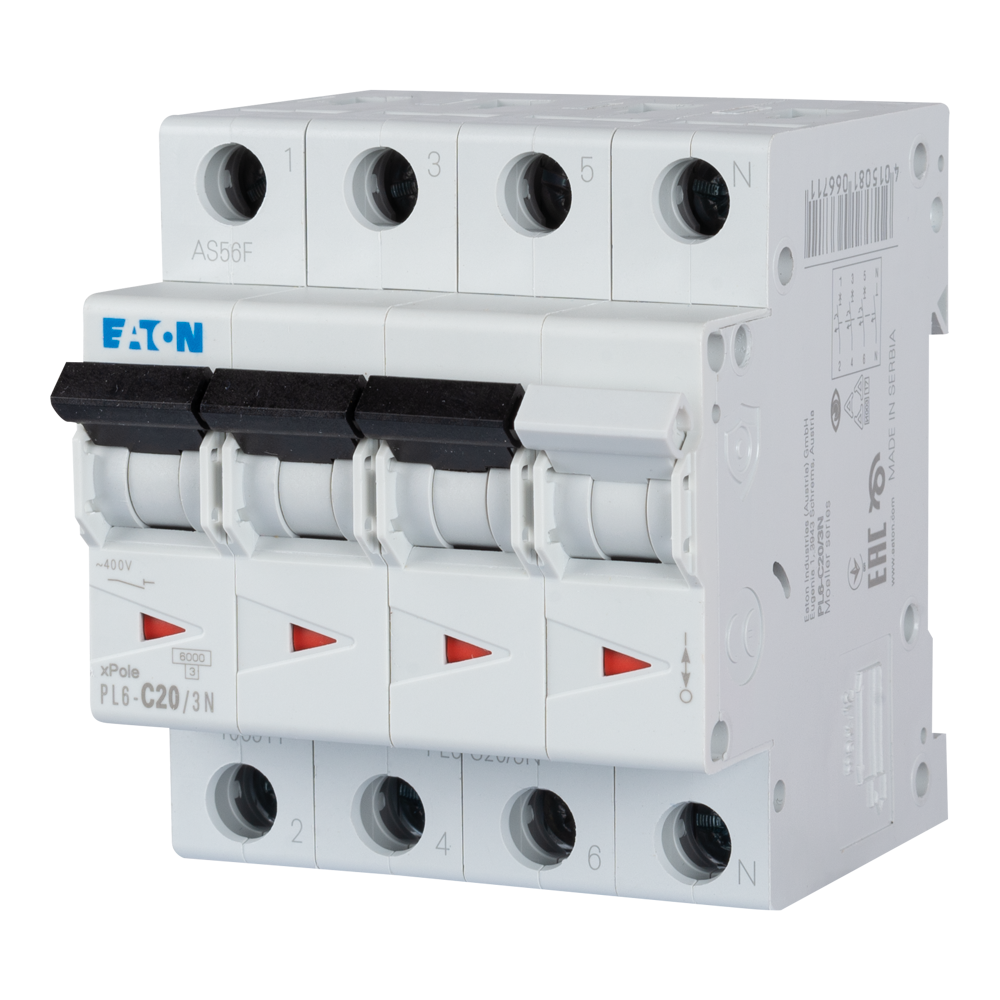

Acest intrerupator automat modular este destinat protectiei circuitelor electrice de curent alternativ impotriva suprasarcinilor si scurtcircuitelor. Configuratia 3P+N permite comutarea simultana a conductorului neutru, fiind potrivita pentru circuite trifazate cu nul din tablouri rezidentiale sau comerciale. Curba de declansare C recomanda utilizarea in circuite unde pot aparea curenti de pornire moderati.

Aparatul are curent nominal de 20 A, caracteristica de declansare C si capacitate nominala de rupere de 6 kA conform IEC/EN 60898-1. Functioneaza in retele AC la frecventa de 50-60 Hz, are tensiune nominala de izolatie Ui de 440 V si tensiune nominala de tinere la impuls Uimp de 4 kV. Capacitatea de rupere la scurtcircuit Icu conform IEC 60947-2 este de 25 kA la 230 V si 400 V. Produsul este conform RoHS, are clasa de limitare a curentului 3, categoria de supratensiune III si gradul de poluare 2.

Pentru integrarea in tablou, produsul are adancimea de montaj de 70,5 mm, iar dimensiunile exterioare sunt 85 mm adancime, 73 mm inaltime si 70,8 mm latime. Bornele accepta conductori rigizi sau multifilari cu sectiuni intre 1 si 25 mm2. Echipamentul poate fi completat cu accesorii compatibile din aceeasi gama, in functie de configuratia tabloului si de cerintele instalatiei.

Gradul de protectie este IP20, astfel ca aparatul trebuie montat intr-un tablou sau intr-o carcasa adecvata, care impiedica accesul la partile active. Domeniul temperaturii ambientale de functionare este intre -25 grade C si +75 grade C; capacitatea de transport a curentului se reduce liniar cu aproximativ 0,5 procente pentru fiecare crestere cu 1 grad C a temperaturii. Dimensionarea protectiei, alegerea conductoarelor si conectarea trebuie realizate de personal calificat, cu alimentarea intrerupta si cu respectarea normelor aplicabile.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat?

Este destinat circuitelor de curent alternativ trifazate cu nul, unde este necesara protectia la suprasarcina si scurtcircuit.

Ce semnifica curba de declansare C?

Curba C este utilizata frecvent pentru circuite cu curenti de pornire moderati, oferind un echilibru intre protectia la supracurent si evitarea declansarilor nedorite la pornirea anumitor consumatori.

Care este capacitatea nominala de rupere?

Capacitatea nominala de rupere este de 6 kA conform IEC/EN 60898-1.

Ce conductori pot fi conectati?

Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni cuprinse intre 1 si 25 mm2.

Poate fi instalat direct intr-un spatiu accesibil?

Nu. Gradul de protectie IP20 impune montarea intr-un tablou sau intr-o carcasa corespunzatoare, astfel incat partile active sa nu fie accesibile.
