Descriere

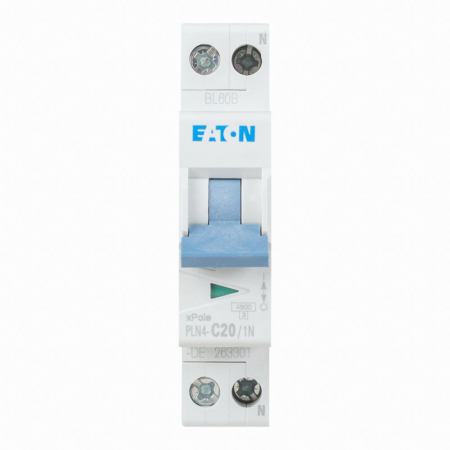

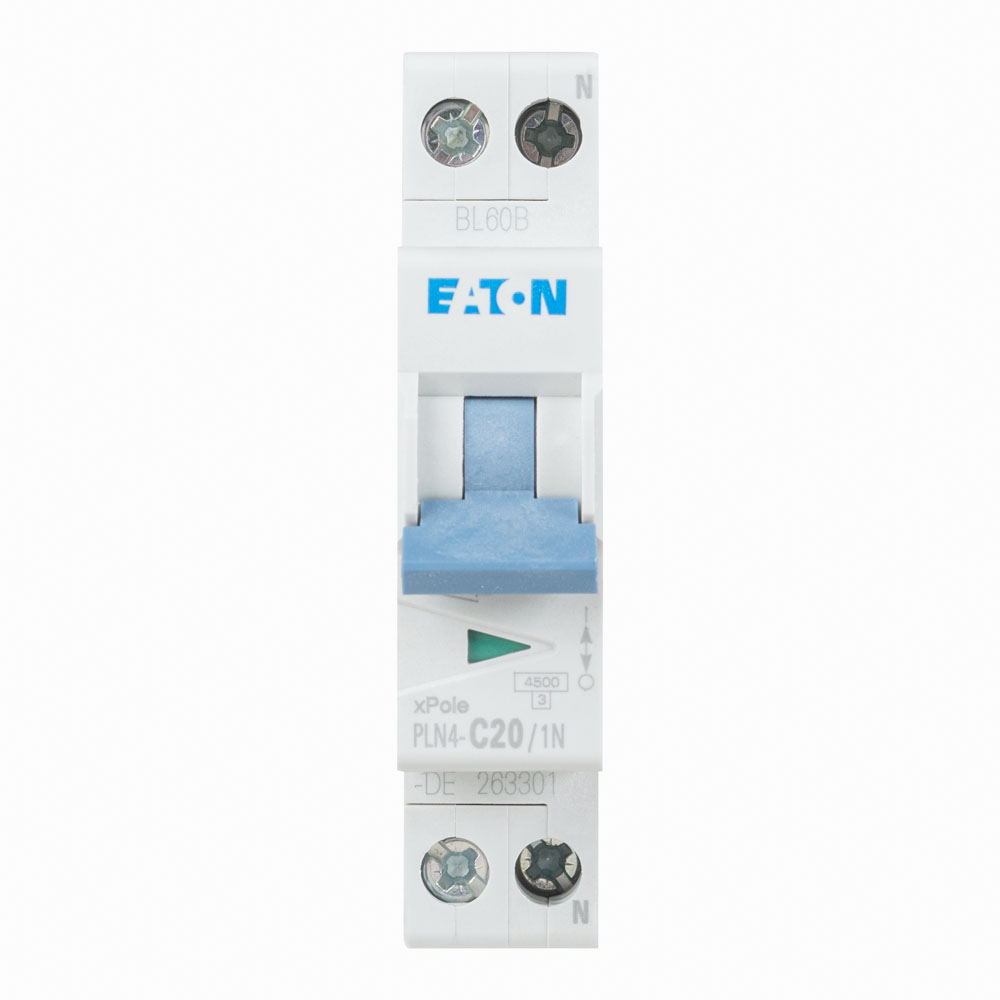

Intrerupatorul automat modular 1P+N este destinat protectiei la supracurent si scurtcircuit pentru circuite monofazate din tablouri electrice rezidentiale si comerciale. Dispune de un pol protejat si nul comutat, oferind o solutie compacta pentru separarea circuitului in aplicatii de distributie la 230 V AC.

Aparatul are curent nominal de 20 A, caracteristica de declansare C si capacitate nominala de rupere Icn de 4.5 kA conform IEC/EN 60898-1, la 230 V si 400 V. Functioneaza la frecventa de 50-60 Hz, are tensiune nominala de 230 V AC, tensiune nominala de izolatie Ui de 440 V si tensiune nominala de tinere la impuls Uimp de 4 kV. Clasa de limitare a curentului este 3, iar echipamentul este incadrat in categoria de supratensiune III si gradul de poluare 2.

Constructia ocupa un singur modul, cu latime de 17.5 mm si adancime de montaj de 70.5 mm. Se monteaza pe sina DIN conform IEC/EN 60715. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2, iar gama permite montarea ulterioara de echipamente auxiliare compatibile.

Produsul are grad de protectie IP20 si este destinat instalarii in interiorul unui tablou electric adecvat. Temperatura ambianta de functionare declarata este intre -25 si 55 grade C. Alegerea curentului nominal, a curbei de declansare, a cablurilor si a coordonarii cu protectiile din amonte trebuie realizata de personal calificat, conform proiectului instalatiei si normativelor aplicabile.

Intrebari frecvente

Pentru ce tip de circuit este recomandat acest intrerupator automat?

Este destinat circuitelor monofazate de 230 V AC din tablouri electrice rezidentiale si comerciale, unde este necesara protectia la supracurent si scurtcircuit.

Ce inseamna configuratia 1P+N?

Configuratia are un pol protejat si un nul comutat. Aparatul ocupa un singur modul in tabloul electric.

Ce reprezinta curba de declansare C?

Curba C este o caracteristica de declansare folosita frecvent pentru circuite cu sarcini uzuale si cu curenti de pornire moderati. Selectarea protectiei trebuie facuta in functie de consumatori, cabluri si proiectul instalatiei.

Cum se monteaza intrerupatorul automat?

Se fixeaza pe sina DIN in interiorul unui tablou electric. Conectarea conductoarelor si verificarea instalatiei trebuie realizate de un electrician calificat, cu alimentarea oprita.

Care este capacitatea de rupere?

Capacitatea nominala de rupere Icn este de 4.5 kA conform IEC/EN 60898-1. Este necesara verificarea nivelului de scurtcircuit prezumat din punctul de instalare.
