Descriere

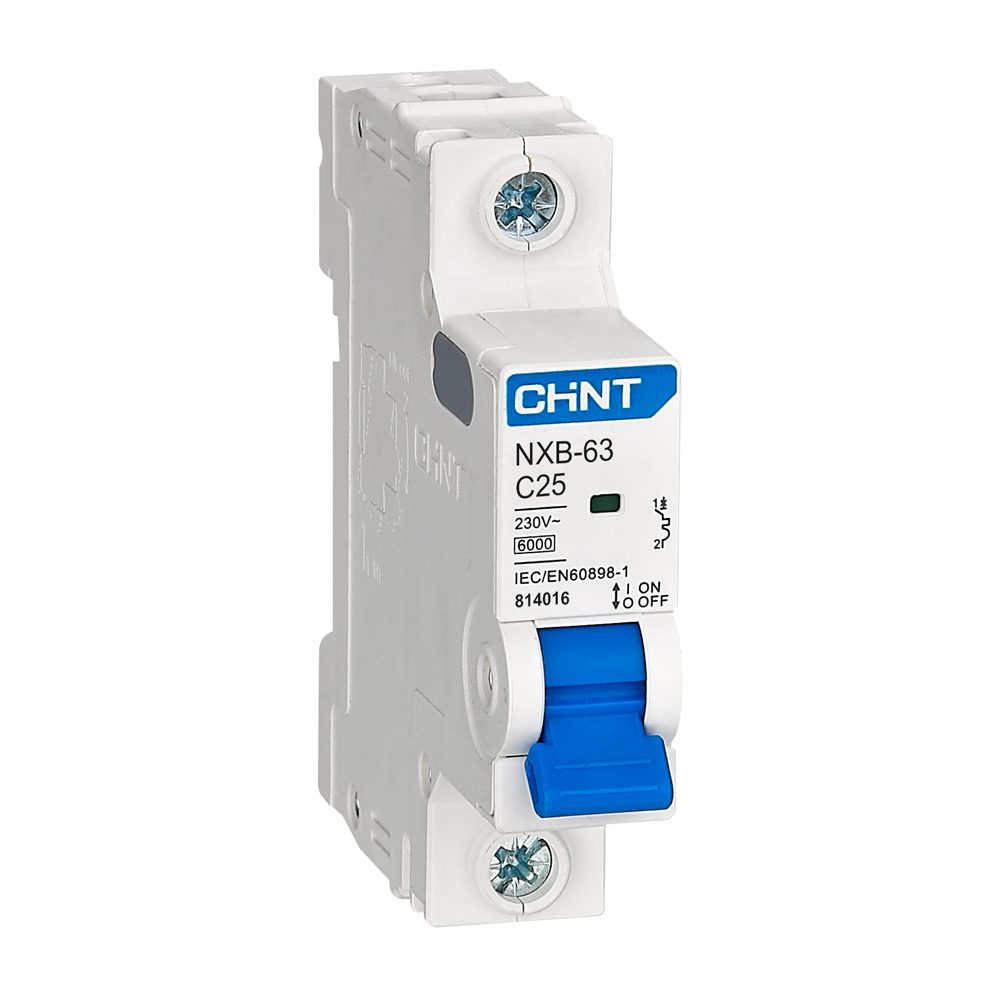

Intrerupatorul automat modular este destinat protectiei circuitelor electrice monofazate impotriva suprasarcinilor si scurtcircuitelor. Configuratia cu 1 pol il recomanda pentru tablouri de distributie rezidentiale, comerciale si aplicatii de distributie finala, unde este necesara protectia unui conductor de faza. Curba de declansare C este potrivita pentru circuite generale de iluminat, prize si consumatori cu curenti de pornire moderati.

Aparatul are curent nominal de 25A, un pol si capacitate nominala de rupere la scurtcircuit de 6kA. Este proiectat pentru retele de curent alternativ cu tensiune nominala de 220V, 230V sau 240V si frecventa de 50/60Hz. Seria respecta standardul IEC/EN 60898-1 pentru intrerupatoare automate destinate instalatiilor casnice si similare. Tensiunea nominala de izolatie este de 500V, iar tensiunea nominala de tinere la impuls este de 4kV.

Montajul se realizeaza pe sina DIN standard de 35 mm, in tablouri electrice compatibile. Conectarea poate fi efectuata atat prin partea superioara, cat si prin partea inferioara, in functie de configuratia tabloului si de proiectul electric. Bornele sunt prevazute pentru conductoare cu sectiuni intre 1 mm2 si 25 mm2, iar cuplul de strangere indicat pentru conexiuni este de 2 Nm. Dimensionarea cablurilor, alegerea protectiei si ordinea aparatelor din tablou trebuie stabilite conform sarcinii si normativelor aplicabile.

Produsul este destinat utilizarii la temperaturi ambientale intre -35 grade C si +70 grade C, la altitudini de pana la 2000 m. Gradul de protectie este IP20 pentru montaj direct si IP40 atunci cand este instalat in interiorul unui tablou de distributie corespunzator. Inainte de montaj, interventie sau verificare, circuitul trebuie scos de sub tensiune. Instalarea si verificarea conexiunilor trebuie realizate de personal calificat, cu respectarea regulilor de protectie electrica.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat de 25A cu un pol?

Este utilizat pentru protectia unui circuit monofazat impotriva suprasarcinii si scurtcircuitului, de exemplu in tablouri de distributie pentru prize, iluminat sau alti consumatori dimensionati corespunzator.

Ce inseamna curba de declansare C?

Curba C este utilizata frecvent pentru circuite generale si consumatori care pot avea curenti de pornire moderati. Alegerea curbei trebuie facuta in functie de tipul sarcinii si de proiectul instalatiei.

Se poate monta pe sina DIN?

Da. Aparatul este conceput pentru montaj pe sina DIN standard de 35 mm, in interiorul unui tablou electric compatibil.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere la scurtcircuit este de 6kA. Este necesar ca aceasta valoare sa fie adecvata nivelului de curent de scurtcircuit estimat in punctul de instalare.

Poate fi conectat atat sus, cat si jos?

Da. Conectarea este posibila prin partea superioara sau inferioara, cu respectarea schemei tabloului si a instructiunilor de montaj.
