Descriere

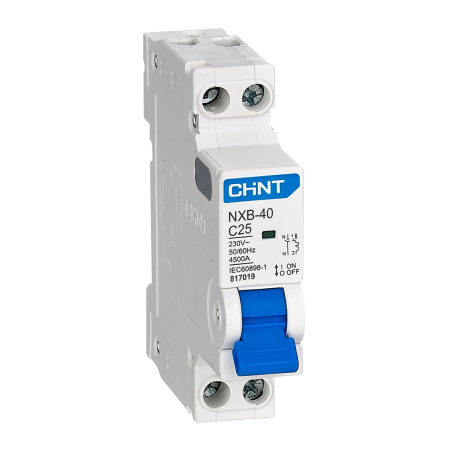

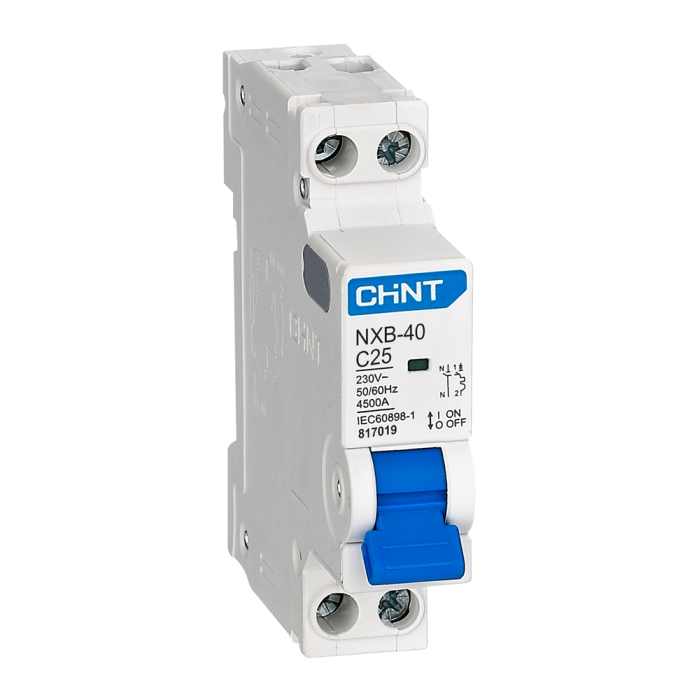

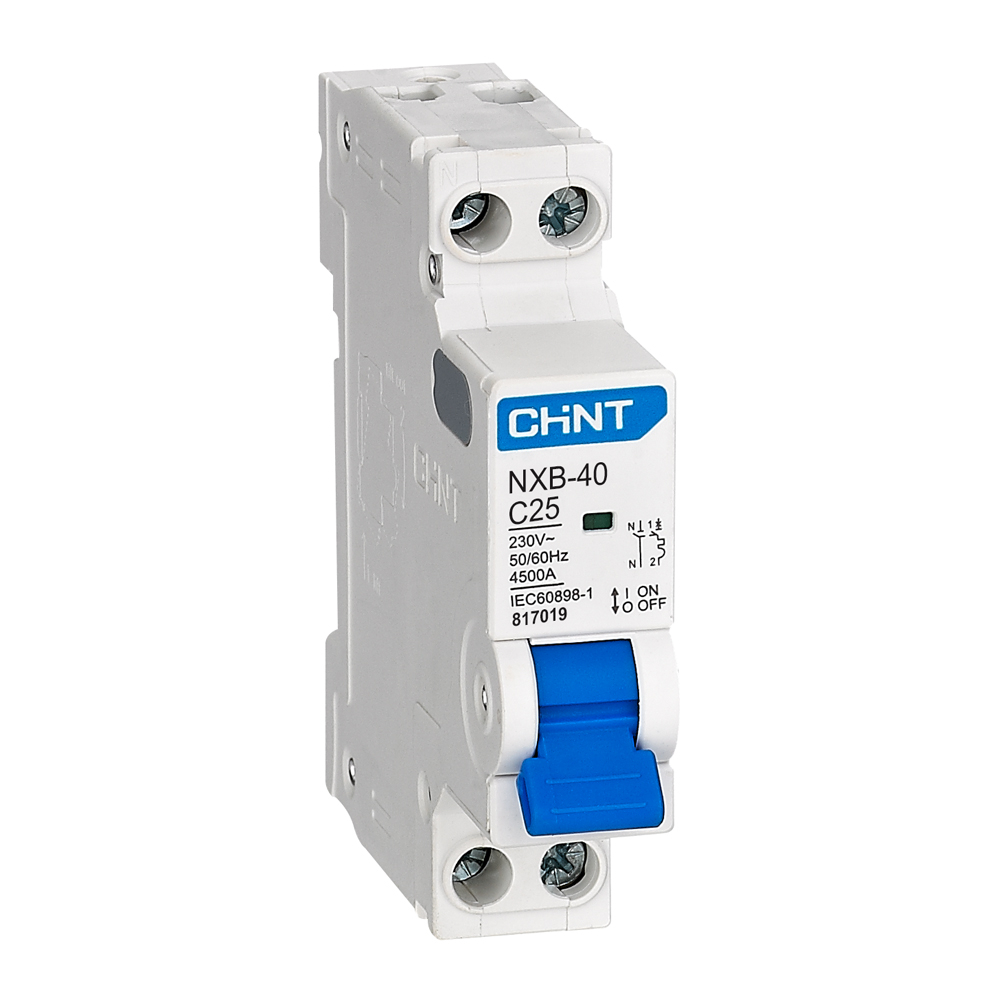

Acest intrerupator automat modular este destinat protectiei circuitelor monofazate impotriva suprasarcinilor si scurtcircuitelor. Configuratia 1P+N il recomanda pentru utilizarea in tablouri electrice rezidentiale, comerciale sau pentru distributii terminale, unde este necesara protectia unui circuit alimentat la 230 Vac. Curba de declansare C este adecvata circuitelor cu sarcini uzuale si curenti de pornire moderati.

Aparatul are curent nominal de 25A, tensiune nominala de functionare de 230 Vac si tensiune nominala de izolatie de 500 V. Puterea nominala de rupere Icn este de 4.5 kA, iar caracteristica de declansare este curba C. Este un model 1P+N compact, cu latime de 18 mm, echivalenta cu 1 modul DIN. Respecta standardul IEC EN 60898 1 si are durata de viata declarata de 10000 cicluri electrice si 20000 cicluri mecanice.

Montajul se realizeaza in tablou electric modular, pe sina DIN, cu respectarea schemei de conectare si a sectiunii conductoarelor stabilite prin proiect. Alimentarea poate fi efectuata din partea superioara sau inferioara, iar configuratia este prevazuta cu neutru pozitionat in partea stanga. Inainte de punerea sub tensiune se verifica strangerea corecta a bornelor, polaritatea circuitului si corelarea curentului nominal cu cablul si consumatorii protejati.

Intrerupatorul automat trebuie selectat in functie de curentul admisibil al conductorului, tipul sarcinii si nivelul de scurtcircuit disponibil in punctul de instalare. Nu inlocuieste protectia diferentiala atunci cand aceasta este necesara. Instalarea, verificarea si interventiile in tablou trebuie efectuate numai de personal calificat, cu alimentarea intrerupta si cu respectarea normativelor electrice aplicabile.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat?

Este destinat circuitelor monofazate de 230 Vac si protejeaza impotriva suprasarcinilor si scurtcircuitelor, la un curent nominal de 25A.

Ce inseamna curba de declansare C?

Curba C este utilizata frecvent pentru circuite cu sarcini obisnuite si cu curenti de pornire moderati, cum pot fi anumite echipamente, prize sau consumatori inductivi de putere mica si medie.

Cate module ocupa in tabloul electric?

Aparatul are latimea de 18 mm si ocupa 1 modul pe sina DIN.

Este o protectie diferentiala?

Nu. Este un intrerupator automat magnetotermic pentru protectie la suprasarcina si scurtcircuit. Protectia diferentiala se alege separat atunci cand este necesara.

Poate fi alimentat de sus sau de jos?

Da, alimentarea poate fi realizata din partea superioara sau inferioara, conform schemei de conectare si regulilor de instalare aplicabile.
