Descriere

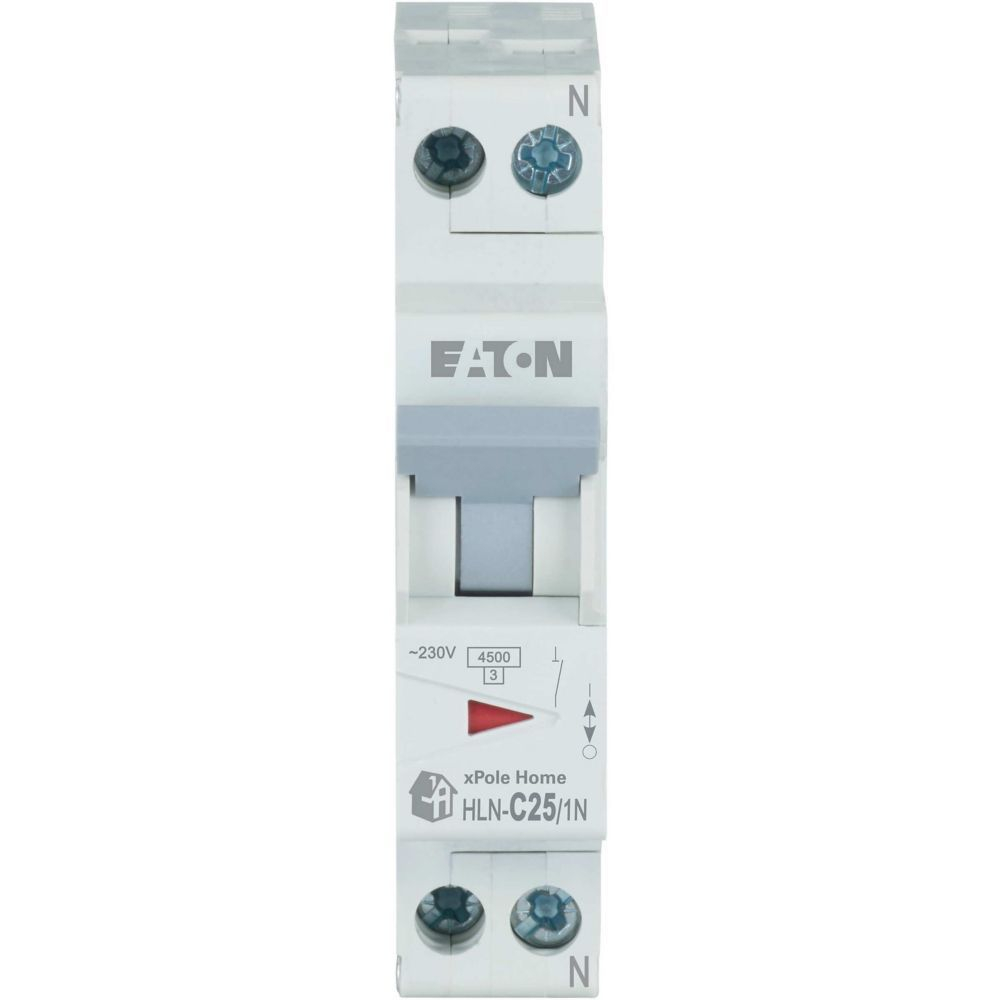

Intrerupatorul automat miniatural este destinat protectiei circuitelor electrice de joasa tensiune impotriva suprasarcinilor si scurtcircuitelor. Are curent nominal de 25 A, configuratie 1P+N si caracteristica de declansare C, fiind o alegere potrivita pentru circuite monofazate unde pot aparea curenti de pornire moderati. Aparatul are un pol protejat si doi poli in total, inclusiv neutrul.

Functioneaza la tensiune nominala de 230 V AC, la frecventa de 50/60 Hz. Capacitatea nominala de rupere la scurtcircuit conform IEC/EN 60898-1 este de 4.5 kA, iar clasa de limitare a curentului este 3. Tensiunea nominala de izolatie este de 440 V, tensiunea nominala de tinere la impuls este de 4 kV, iar categoria de supratensiune este III. Gradul de protectie este IP20, iar produsul este marcat CE si conform RoHS.

Constructia compacta ocupa un singur modul, cu latime de 17.5 mm, dimensiuni totale de 80 x 75 x 17.5 mm si adancime de incorporare de 70.5 mm. Bornele accepta conductori rigizi sau multifilari cu sectiunea intre 1 si 25 mm2. Pentru o instalare corecta, conductorii trebuie pregatiti si fixati conform instructiunilor de montaj, iar dimensionarea cablurilor si alegerea protectiei trebuie corelate cu sarcina circuitului.

Produsul se utilizeaza in intervalul de temperatura ambianta de la -25 grade C la 75 grade C. Protectia IP20 indica utilizarea in interiorul unui tablou electric sau al unei carcase corespunzatoare, fara acces direct la parti active. Montajul, conectarea si verificarea circuitului trebuie efectuate cu alimentarea oprita, de personal calificat, respectand normele aplicabile instalatiilor electrice si capacitatea de rupere necesara la locul instalarii.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat?

Este destinat circuitelor monofazate de 230 V AC, pentru protectia la suprasarcina si scurtcircuit a circuitelor dimensionate corespunzator pentru un curent nominal de 25 A.

Ce inseamna configuratia 1P plus N?

Configuratia 1P+N indica un aparat cu faza protejata si neutru inclus pentru comutare. Are doi poli in total, dintre care un singur pol este protejat.

Ce reprezinta curba de declansare C?

Curba C este utilizata frecvent pentru circuite cu sarcini uzuale si cu curenti de pornire moderati. Alegerea caracteristicii trebuie facuta in functie de tipul consumatorilor si de proiectul instalatiei.

Ce sectiune de conductor poate fi conectata?

Bornele permit conectarea conductorilor rigizi sau multifilari cu sectiuni intre 1 si 25 mm2.

Poate fi montat direct intr un spatiu accesibil?

Nu. Gradul de protectie IP20 necesita montarea intr un tablou electric sau intr o carcasa adecvata, astfel incat partile active sa fie protejate impotriva atingerii accidentale.
