Descriere

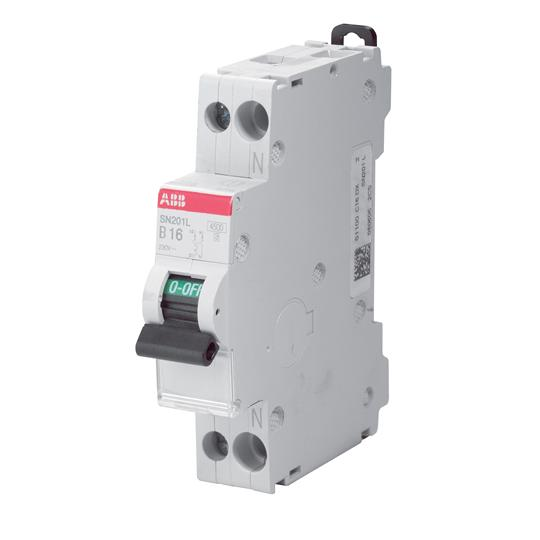

Acest intrerupator automat modular 1P+N este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Ocupa un singur modul in tabloul electric si protejeaza conductorul de faza, avand neutrul amplasat in partea dreapta. Este potrivit pentru circuite din instalatii rezidentiale, unde este necesara o protectie compacta, usor de identificat si de integrat in tablouri modulare.

Curentul nominal este de 25 A, iar caracteristica de declansare este curba C, cu declansare magnetica in intervalul 5 pana la 10 x In. Functioneaza la 230 V AC si 50/60 Hz. Capacitatea nominala de rupere la scurtcircuit Icn este de 4.5 kA la 230 V, iar capacitatea ultima de rupere Icu este de 6 kA la 230 V. Aparatul respecta standardul IEC/EN 60898-1, are tensiune de izolatie Ui de 500 V, tensiune de tinere la impuls Uimp de 4 kV, clasa de limitare a energiei 3 si categorie de supratensiune III.

Montajul se realizeaza pe sina DIN de 35 mm, iar pozitia de instalare poate fi aleasa liber. Dimensiunile sunt de aproximativ 18 x 85 x 69 mm, corespunzatoare unui singur modul, iar greutatea este de circa 110 g. Conectarea se face prin borne cu surub tip colivie, cu alimentare posibila din ambele directii. Bornele accepta conductori rigizi de 1 pana la 16 mm2 sau conductori flexibili de 1 pana la 10 mm2; lungimea recomandata de dezizolare este de 11 mm, iar cuplul de strangere este de 1.2 Nm.

Pentru exploatare sigura, instalarea si verificarea conexiunilor trebuie efectuate de personal calificat, cu alimentarea intrerupta. Aparatul are grad de protectie IP20 si este destinat montajului in interiorul unui tablou electric adecvat. Temperatura de functionare este intre -25 si +55 grade C, cu temperatura de referinta pentru reglajul termic de 30 grade C. Indicatorul de pozitie rosu pentru pornit si verde pentru oprit faciliteaza verificarea starii, iar maneta poate fi sigilata in pozitiile ON si OFF.

Intrebari frecvente

Pentru ce se utilizeaza un intrerupator automat 1P+N de 25 A?

Este utilizat pentru protectia unui circuit monofazat impotriva suprasarcinilor si scurtcircuitelor. Configuratia 1P+N protejeaza faza si include conductorul de nul, cu neutrul pozitionat in partea dreapta.

Ce inseamna curba de declansare C?

Curba C indica domeniul de declansare magnetica intre 5 si 10 ori curentul nominal. Este folosita frecvent pentru circuite cu sarcini uzuale si curenti de pornire moderati.

Care este capacitatea de rupere a acestui intrerupator automat?

Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA la 230 V, iar capacitatea ultima de rupere Icu este de 6 kA la 230 V.

Ce conductori pot fi conectati la borne?

Bornele cu surub accepta conductori rigizi cu sectiunea intre 1 si 16 mm2 si conductori flexibili cu sectiunea intre 1 si 10 mm2. Se recomanda dezizolarea pe 11 mm si strangerea la 1.2 Nm.

Unde se monteaza aparatul?

Se monteaza pe sina DIN de 35 mm in interiorul unui tablou electric adecvat. Instalarea trebuie realizata cu alimentarea oprita, de catre personal calificat.
