Descriere

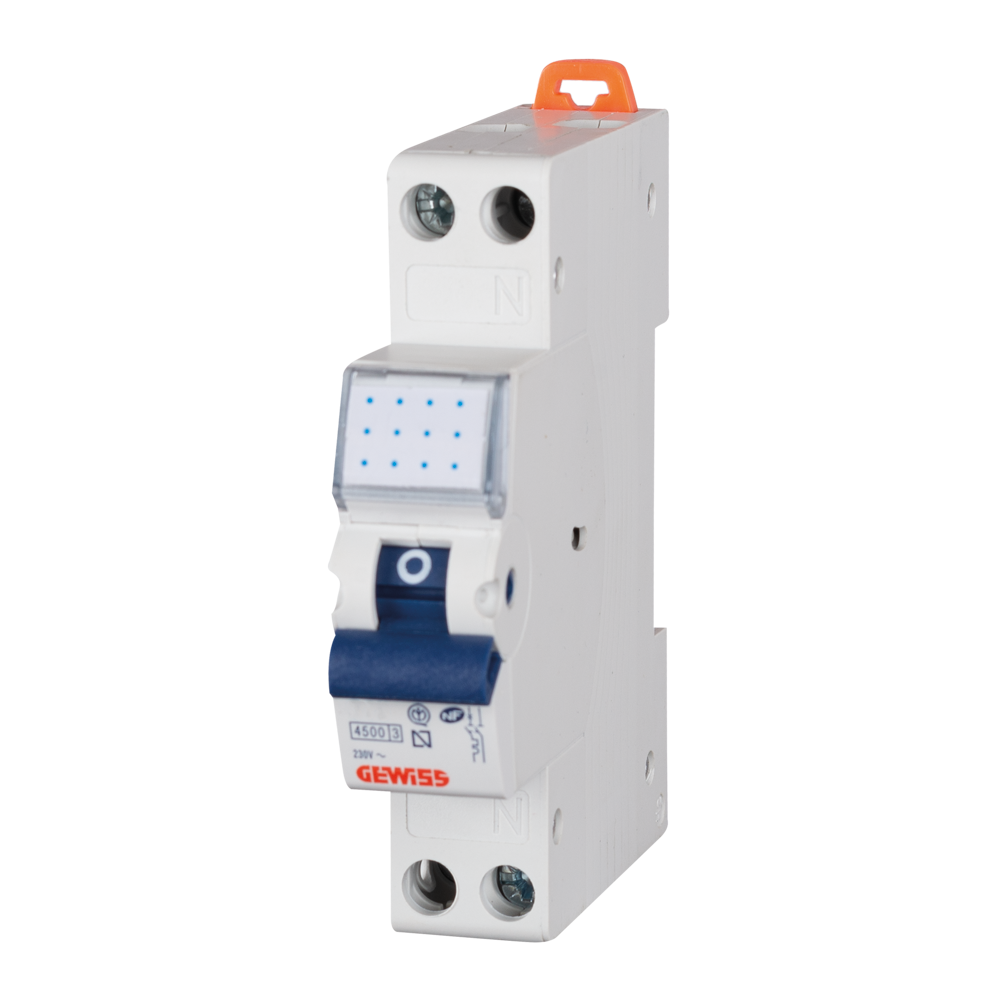

Acest intrerupator automat compact este destinat protectiei circuitelor monofazate impotriva suprasarcinilor si scurtcircuitelor. Configuratia 1P+N protejeaza conductorul de faza si comuta simultan neutrul, fiind potrivita pentru tablouri de distributie din aplicatii rezidentiale, comerciale sau tertiare. Curba de declansare C il recomanda pentru circuite cu sarcini uzuale si curenti de pornire moderati.

Aparatul are curent nominal de 25 A, tensiune nominala de 230 V AC si frecventa nominala de 50/60 Hz. Capacitatea de rupere conform EN 60898 la 230 V este de 4.5 kA, iar caracteristica de declansare este C. Izolatia este dimensionata pentru 500 V, tensiunea nominala de tinere la impuls este de 4 kV, iar produsul respecta standardul EN 60898. Constructia ocupa 1 modul, cu dimensiuni aproximative de 18 x 85 x 72 mm, si are rezistenta electrica declarata de 10000 de manevre, respectiv rezistenta mecanica de 20000 de manevre.

Montajul se realizeaza in tablouri modulare, pe sina DIN, respectand schema electrica a instalatiei si pozitionarea corecta a conductoarelor de faza si nul. Bornele accepta conductori rigizi de pana la 16 mm2 sau configuratii rigide de pana la 10 mm2 plus 6 mm2, precum si conductori flexibili de pana la 10 mm2 ori doua conductoare flexibile de pana la 6 mm2. Cuplul nominal de strangere al bornelor este de 1.2 Nm.

Produsul are grad de protectie IP20 si este destinat utilizarii in interiorul unui tablou electric corespunzator. Temperatura de functionare este cuprinsa intre -25 si +70 grade C, iar temperatura de depozitare intre -40 si +70 grade C. Instalarea, verificarea sectiunii conductoarelor, alegerea protectiei din amonte si punerea in functiune trebuie efectuate de personal calificat, cu alimentarea intrerupta si conform cerintelor instalatiei electrice.

Intrebari frecvente

Pentru ce tip de circuit este recomandat acest intrerupator automat?

Este destinat circuitelor monofazate de 230 V care necesita protectie la suprasarcina si scurtcircuit, cu un curent nominal de pana la 25 A.

Ce inseamna configuratia 1P+N?

Configuratia 1P+N inseamna ca aparatul protejeaza polul de faza si comuta simultan conductorul de nul la actionare.

Ce reprezinta curba C?

Curba C este o caracteristica de declansare folosita frecvent pentru circuite cu sarcini generale si curenti de pornire moderati.

Cate module ocupa in tabloul electric?

Aparatul ocupa 1 modul standard pe sina DIN.

Poate fi montat de orice utilizator?

Montajul si conectarea trebuie realizate de un electrician calificat, cu respectarea proiectului electric, a sectiunii cablurilor si a masurilor de siguranta.
