Descriere

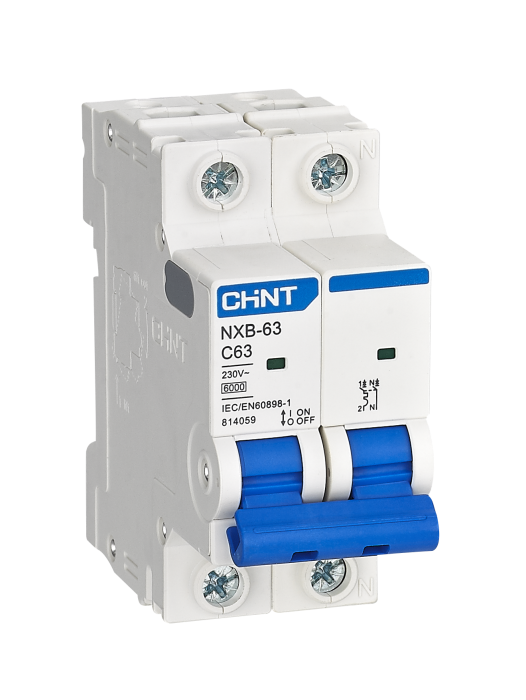

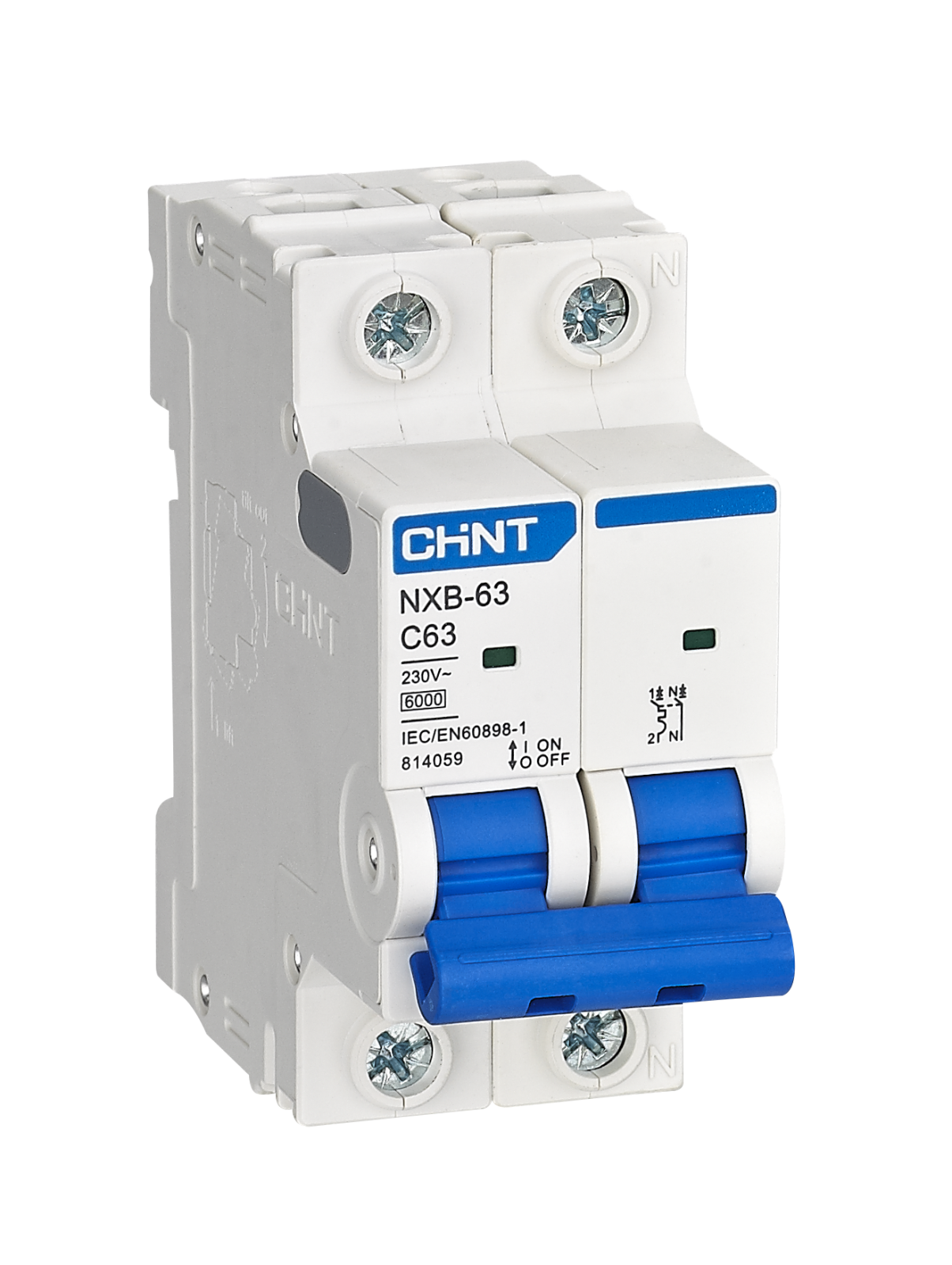

Acest intrerupator automat magnetotermic bipolar este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor, avand si functie de izolare pozitiva. Este adecvat pentru tablouri electrice din instalatii rezidentiale si tertiare, acolo unde este necesara protejarea unui circuit cu curent nominal de 25A pe doi poli.

Echipamentul are 2 poli, curba de declansare C si curent nominal de 25A. Functioneaza la frecventa de 50Hz, cu tensiune nominala de 380V, 400V sau 415V AC pentru variantele multipolare. Puterea nominala de rupere la scurtcircuit Icn este de 6000A, puterea de rupere Ics este de 6000A, iar tensiunea nominala suportata la impuls Uimp este de 4kV. Produsul este conform cu IEC 60898-1 si dispune de marcaj CE.

Montajul se realizeaza pe sina DIN TH35-7.5, cu posibilitatea introducerii conductoarelor prin partea superioara sau inferioara. Bornele accepta conductori cu sectiunea intre 1 si 25 mm2, adancimea de inserare a conductorului fiind de 12,5 mm. Cuplul standard de strangere este de 2 Nm, iar cuplul maxim admis este de 2,5 Nm.

Pentru utilizare sigura, aparatul trebuie selectat in functie de sectiunea cablului, tipul consumatorilor, curentul de proiectare si nivelul de scurtcircuit disponibil in instalatie. Temperatura ambianta de functionare este intre -5 si +40 grade C, iar altitudinea maxima de utilizare este 2000 m. Gradul de protectie este IP20 la montaj direct si IP40 atunci cand este instalat in tabloul de distributie corespunzator. Instalarea si verificarea conexiunilor trebuie efectuate de personal calificat, cu alimentarea oprita.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat bipolar de 25A?

Este utilizat pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor, atunci cand aplicatia necesita intreruperea pe doi poli.

Ce inseamna curba de declansare C?

Curba C este caracteristica de declansare electromagnetica destinata circuitelor cu curenti de pornire moderati. Pentru acest produs, declansarea magnetica are loc in intervalul 5 pana la 10 ori curentul nominal.

Pe ce tip de sina se monteaza?

Se monteaza pe sina DIN TH35-7.5, utilizata in mod uzual in tablourile electrice modulare.

Care este puterea de rupere la scurtcircuit?

Puterea nominala de rupere la scurtcircuit este de 6kA, adica 6000A.

Ce sectiune de conductor poate fi conectata la borne?

Bornele sunt prevazute pentru conductori cu sectiunea intre 1 si 25 mm2. Strangerea trebuie realizata la cuplul corect, conform instructiunilor de montaj.
