Descriere

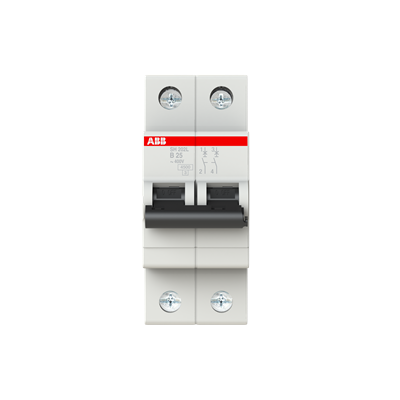

Intrerupatorul automat miniatural bipolar este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Este o alegere potrivita pentru tablouri de distributie unde este necesara protectia simultana a doua conductoare ale circuitului, in instalatii rezidentiale sau in aplicatii tertiare cu cerinte compatibile.

Aparatul are curent nominal de 25 A, configuratie cu 2 poli, curba de declansare B si putere de rupere de 4.5 kA. Curba B este utilizata in mod uzual pentru circuite cu curenti de pornire redusi, iar alegerea protectiei trebuie realizata in functie de caracteristicile consumatorilor, sectiunea conductoarelor si calculul de protectie al instalatiei.

Montajul se realizeaza in tabloul electric, cu respectarea schemei de distributie si a instructiunilor de instalare aplicabile. Conductorii trebuie dimensionati corect pentru curentul circuitului si conectati ferm in borne, iar intrerupatorul trebuie integrat impreuna cu celelalte echipamente de protectie, comanda si distributie necesare proiectului.

Inainte de punerea sub tensiune, verificati compatibilitatea dintre curentul nominal, curba de declansare, nivelul de scurtcircuit disponibil si aplicatia protejata. Instalarea, verificarea conexiunilor si interventiile ulterioare trebuie efectuate numai de personal calificat, cu alimentarea electrica intrerupta si cu respectarea normelor de siguranta in vigoare.

Intrebari frecvente

Pentru ce se utilizeaza un intrerupator automat bipolar de 25 A?

Este utilizat pentru protectia unui circuit electric impotriva suprasarcinii si scurtcircuitului, cu intreruperea pe doi poli.

Ce inseamna curba de declansare B?

Curba B este destinata in mod uzual circuitelor cu curenti de pornire redusi. Compatibilitatea cu sarcina trebuie verificata de proiectant sau electrician.

Ce reprezinta puterea de rupere de 4.5 kA?

Indica nivelul de curent de scurtcircuit pe care intrerupatorul il poate intrerupe in conditiile pentru care este proiectat. Nivelul disponibil in instalatie trebuie verificat inainte de alegerea aparatului.

Poate fi montat de orice utilizator?

Montajul si conectarea echipamentelor de protectie din tabloul electric trebuie efectuate de personal calificat, cu respectarea normelor tehnice si de siguranta aplicabile.

Este potrivit pentru protectia la curenti reziduali?

Nu. Protectia la curenti reziduali necesita un dispozitiv dedicat, ales separat sau in combinatie cu protectia magnetotermica, conform proiectului instalatiei.
