Descriere

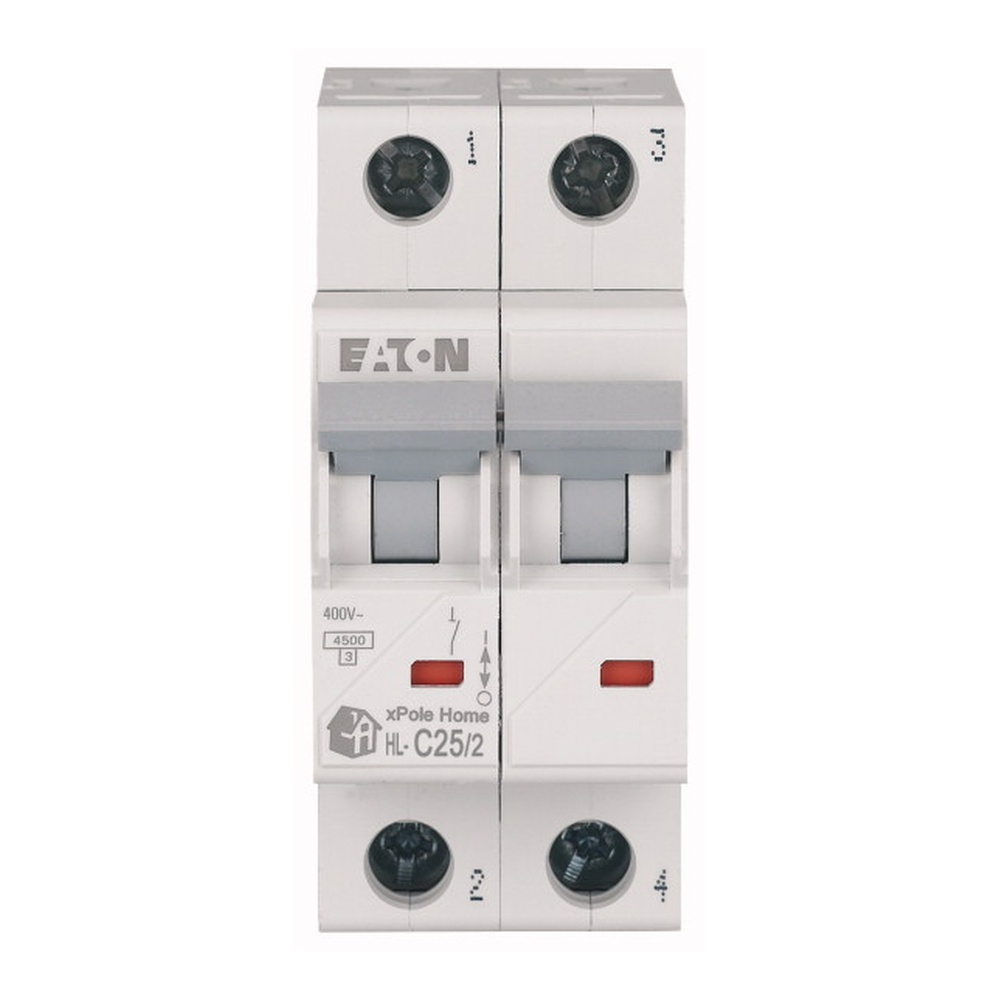

Acest intrerupator automat modular este proiectat pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Constructia cu 2 poli permite intreruperea simultana a ambilor poli ai circuitului, fiind o alegere potrivita pentru tablouri de distributie din aplicatii rezidentiale si comerciale. Curba de declansare C il recomanda pentru circuite cu posibili curenti de pornire moderati, dimensionarea fiind realizata intotdeauna in functie de consumatori, cabluri si conditiile instalatiei.

Curentul nominal este de 25 A, iar tensiunea nominala de utilizare este de pana la 230 V AC, la frecventa de 50/60 Hz. Aparatul are capacitatea nominala de rupere de 4.5 kA conform IEC/EN 60898-1, tensiunea nominala de izolatie de 440 V si tensiunea nominala de tinere la impuls de 4 kV. Este incadrat in categoria de supratensiune III, grad de poluare 3 si clasa de limitare a curentului 3. Carcasa are grad de protectie IP20, iar produsul este conform RoHS.

Montajul se realizeaza pe sina DIN conform IEC/EN 60715, cu fixare rapida in trei pozitii. Aparatul ocupa 2 module, are latimea de aproximativ 35 mm si adancimea de montaj de 44 mm. Conectarea poate fi realizata de sus sau de jos, iar bornele permit racordarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Cuplul de strangere recomandat pentru borne este de 2 pana la 2.4 Nm, iar bornele sunt compatibile cu bare tip pieptene cu grosimea intre 0.8 si 2 mm.

Instalarea, verificarea sectiunii conductoarelor si alegerea curentului nominal trebuie efectuate de personal calificat, cu alimentarea complet deconectata. Gradul IP20 indica necesitatea montarii intr-un tablou electric sau intr-o carcasa care asigura protectia necesara impotriva contactului accidental si a influentelor de mediu. Intrerupatorul automat nu inlocuieste dispozitivele de protectie diferentiala sau protectia la supratensiune, atunci cand acestea sunt necesare pentru configuratia instalatiei.

Intrebari frecvente

Pentru ce se foloseste un intrerupator automat bipolar de 25 A?

Se foloseste pentru protectia circuitelor electrice fata de suprasarcina si scurtcircuit, atunci cand proiectul necesita intreruperea pe doi poli si curentul circuitului este dimensionat pentru 25 A.

Ce inseamna curba de declansare C?

Curba C este caracteristica de declansare utilizata frecvent pentru circuite cu curenti de pornire moderati. Alegerea corecta se face in functie de tipul consumatorilor si de proiectarea instalatiei.

Pe ce tip de suport se monteaza?

Aparatul se monteaza pe sina DIN conform IEC/EN 60715 si ocupa 2 module in tabloul electric.

Ce conductoare pot fi conectate la borne?

Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Strangerea trebuie realizata cu cuplul recomandat de 2 pana la 2.4 Nm.

Poate fi instalat fara protectie diferentiala?

Intrerupatorul automat protejeaza la suprasarcina si scurtcircuit, dar nu asigura protectie diferentiala. Necesitatea unei protectii diferentiale se stabileste conform tipului circuitului si cerintelor instalatiei electrice.
