Descriere

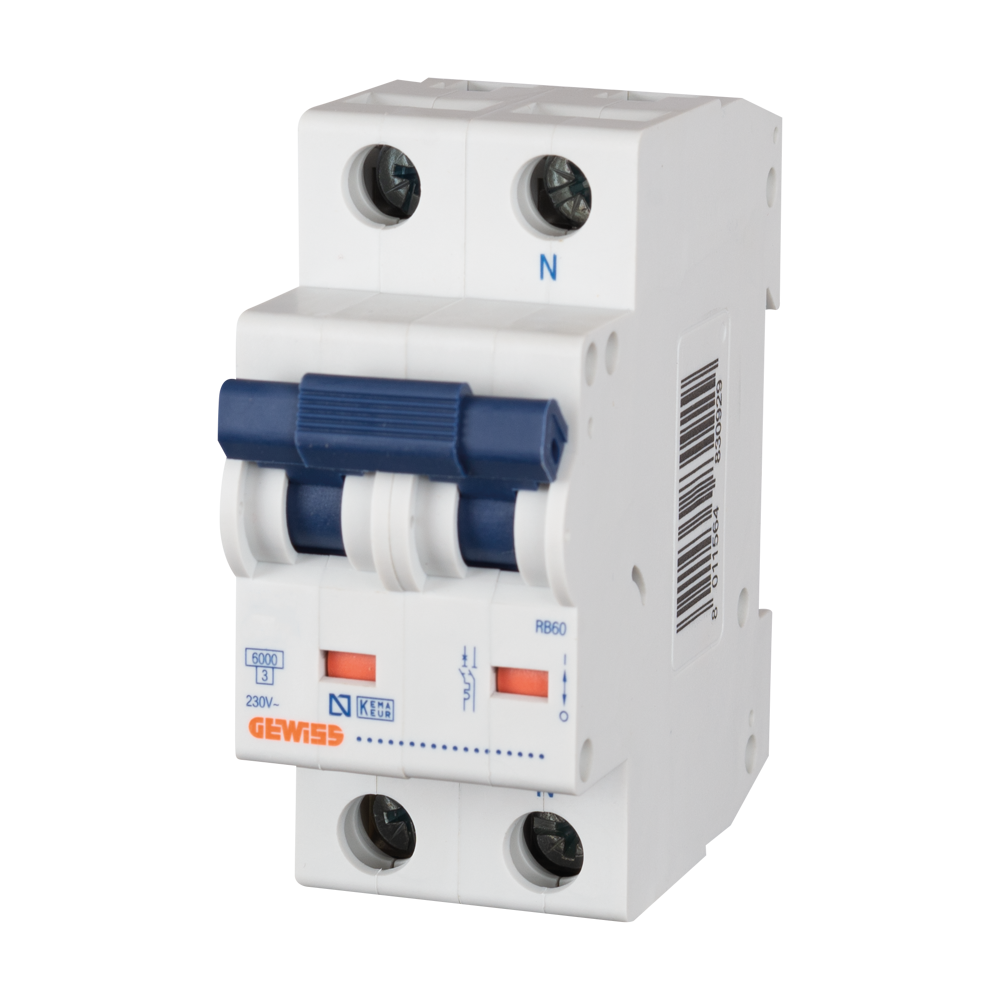

Acest intrerupator automat magnetotermic este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Configuratia cu 2 poli permite intreruperea simultana a ambilor poli ai circuitului, fiind potrivita pentru tablouri electrice rezidentiale si pentru aplicatii unde este necesara protectia bipolara. Curba C il recomanda pentru circuite cu sarcini uzuale si curenti de pornire moderati.

Aparatul are curent nominal de 25 A, 2 poli si ocupa 2 module in tabloul electric. Tensiunea nominala este de 400 V, iar frecventa nominala este de 50/60 Hz. Capacitatea nominala de rupere conform EN 60898, la 230 V, este de 6000 A, iar capacitatea de rupere conform IEC/EN 60947-2, la 230 V, este de 6 kA. Tensiunea de izolatie Ui este de 500 V, iar tensiunea nominala de tinere la impuls Uimp este de 4 kV. Produsul este realizat conform standardelor IEC/EN 60898 si IEC/EN 60947-2.

Conectarea se realizeaza prin borne cu surub, care accepta conductori rigizi sau flexibili cu sectiunea de pana la 25 mm2. Cuplul nominal de strangere al bornelor este de 2 Nm. Pentru o instalare corecta, circuitul trebuie dimensionat in functie de consumatori, sectiunea cablurilor, modul de pozare si conditiile reale de exploatare. Se recomanda montarea in tablou electric modular de catre personal calificat.

Pentru exploatare sigura, intrerupatorul trebuie utilizat in intervalul de temperatura ambientala de la -25 grade C la +40 grade C; temperatura de stocare admisa este intre -25 grade C si +80 grade C. Aparatul are o anduranta electrica de 4000 de manevre si o anduranta mecanica de 10000 de manevre. Inaintea interventiilor asupra tabloului electric, alimentarea trebuie intrerupta, iar alegerea protectiei trebuie verificata in raport cu caracteristicile instalatiei si nivelul de scurtcircuit disponibil.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat de 25 A cu 2 poli?

Este utilizat pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor, cu intreruperea simultana a celor doi poli ai circuitului.

Ce inseamna curba de declansare C?

Curba C este destinata circuitelor cu consumatori uzuali si cu curenti de pornire moderati. Alegerea corecta depinde de tipul sarcinii si de caracteristicile instalatiei.

Ce capacitate de rupere are acest intrerupator automat?

Capacitatea nominala de rupere este de 6 kA la 230 V conform EN 60898. Aceasta caracteristica trebuie corelata cu nivelul de scurtcircuit disponibil in punctul de instalare.

Ce sectiune de conductor poate fi conectata?

Bornele permit conectarea conductoarelor rigide sau flexibile cu sectiunea de pana la 25 mm2. Cuplul nominal de strangere este de 2 Nm.

Cate module ocupa in tabloul electric?

Aparatul ocupa 2 module in tabloul electric modular.
