Descriere

Acest intrerupator automat modular este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Configuratia cu 4 poli permite utilizarea in tablouri de distributie pentru circuite AC trifazate, inclusiv aplicatii rezidentiale, comerciale si industriale usoare. Poate fi utilizat si pentru manevrarea ocazionala a circuitului in regim normal de functionare.

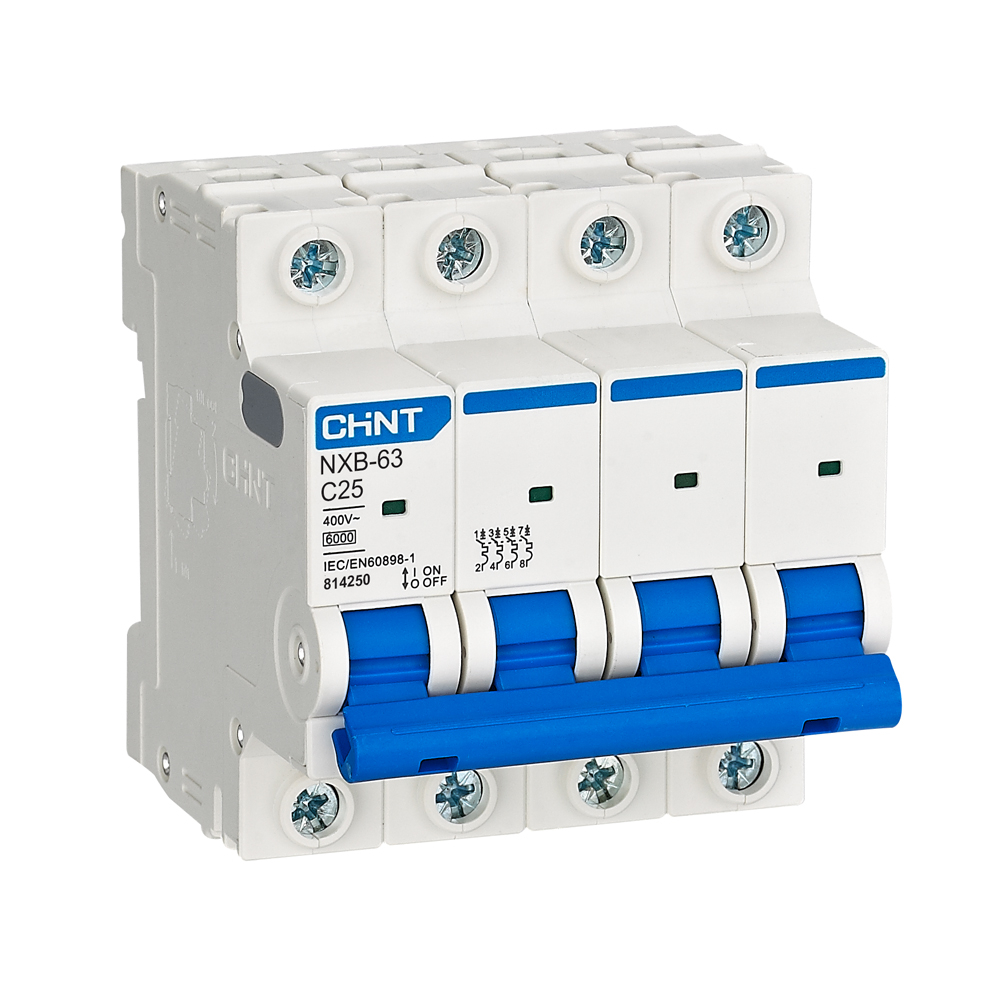

Produsul are curent nominal de 25A, caracteristica de declansare curba C si capacitate nominala de rupere la scurtcircuit de 6kA. Este prevazut cu 4 poli si functioneaza la tensiune nominala AC de 380V, 400V sau 415V, la frecventa de 50/60Hz. Respecta cerintele standardului IEC/EN 60898-1 pentru intrerupatoare automate destinate protectiei instalatiilor electrice.

Montajul se realizeaza pe sina DIN de 35 mm, tip TH35-7.5, in tablouri electrice modulare. Conectarea conductoarelor poate fi efectuata atat prin partea superioara, cat si prin partea inferioara. Bornele accepta conductori cu sectiunea cuprinsa intre 1 mm2 si 25 mm2, iar cuplul de strangere indicat este de 2,0 Nm. Dimensionarea cablurilor si alegerea protectiei trebuie realizate in functie de sarcina, modul de pozare si conditiile reale ale instalatiei.

Pentru exploatare sigura, aparatul are tensiune nominala de izolatie de 500V si tensiune nominala de tinere la impuls de 4kV. Gradul de protectie este IP20 la montaj direct si IP40 atunci cand este instalat in interiorul unui tablou corespunzator. Temperatura de functionare este intre -35 grade C si +70 grade C, iar altitudinea de instalare nu trebuie sa depaseasca 2000 m. Instalarea, verificarea si punerea in functiune trebuie efectuate de personal calificat, cu alimentarea deconectata.

Intrebari frecvente

Pentru ce tip de instalatie este potrivit intrerupatorul automat 4P de 25A?

Este potrivit pentru protectia circuitelor AC trifazate din tablouri electrice rezidentiale, comerciale si industriale usoare, atunci cand proiectul necesita protectie pe 4 poli.

Ce inseamna curba de declansare C?

Curba C reprezinta caracteristica de declansare a intrerupatorului automat. Alegerea acesteia trebuie facuta de electrician sau proiectant in functie de tipul consumatorilor si de curentii de pornire estimati ai circuitului.

Ce capacitate de rupere are produsul?

Capacitatea nominala de rupere la scurtcircuit este de 6kA. Este necesar ca aceasta valoare sa fie adecvata nivelului de scurtcircuit disponibil in punctul de instalare.

Cum se monteaza intrerupatorul automat?

Se monteaza pe sina DIN de 35 mm, in interiorul unui tablou electric. Conductoarele se pot conecta de sus sau de jos, iar lucrarile trebuie efectuate numai cu alimentarea intrerupta, de personal calificat.

Care este tensiunea nominala de utilizare pentru varianta cu 4 poli?

Varianta cu 4 poli este destinata circuitelor AC la 380V, 400V sau 415V, cu frecventa de 50/60Hz.
