Descriere

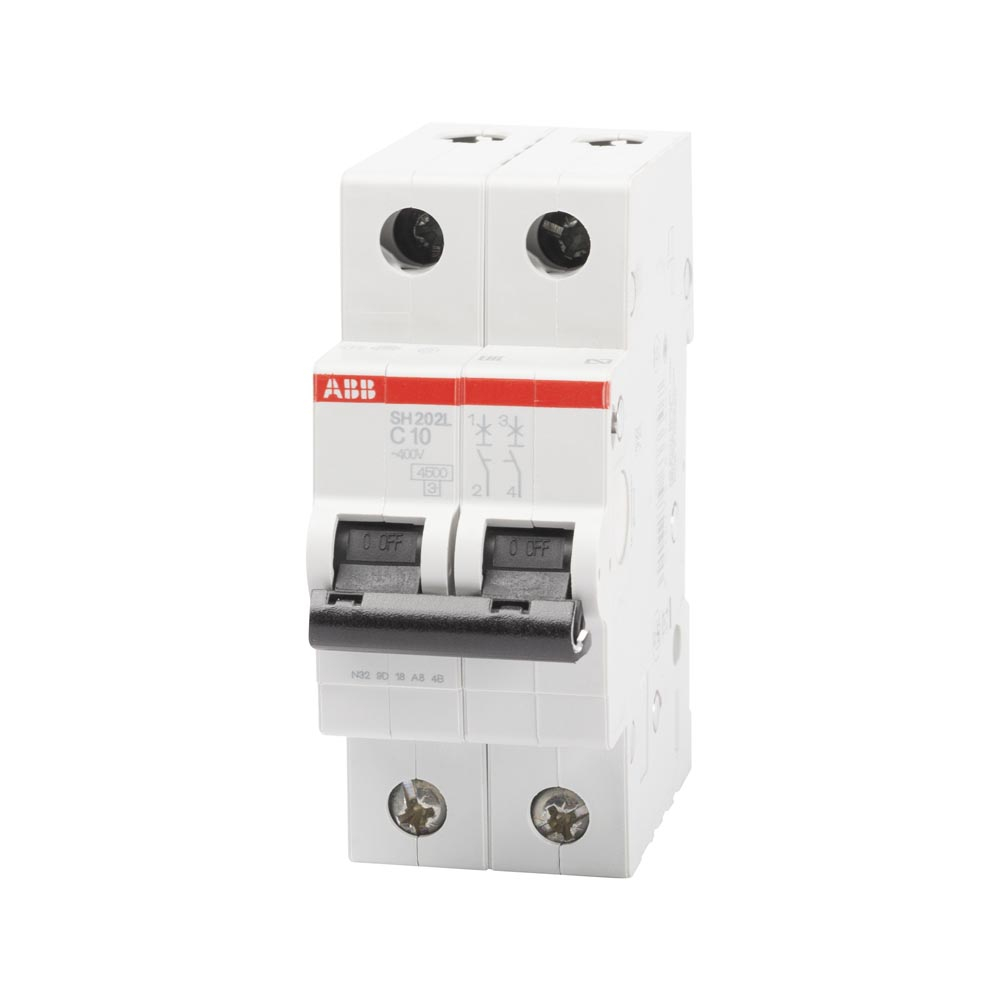

Intrerupatorul automat modular este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Constructia cu 2 poli protejati permite deconectarea simultana a ambilor conductori ai circuitului, fiind o alegere potrivita pentru tablouri electrice rezidentiale si aplicatii de distributie de joasa tensiune. Aparatul este limitator de curent si utilizeaza declansare termica temporizata pentru suprasarcina, respectiv declansare electromagnetica pentru scurtcircuit.

Echipamentul are curent nominal de 10 A, caracteristica de declansare C si 2 poli. Functioneaza la tensiune operationala nominala de 400 V AC, cu frecventa de 50/60 Hz, iar capacitatea nominala de rupere este de 4,5 kA la 230/400 V AC. Tensiunea nominala de izolatie este de 440 V, tensiunea de tinere la impuls este de 4 kV, iar clasa de limitare a energiei este 3. Produsul este conform cu IEC/EN 60898-1.

Montajul se realizeaza in tablouri electrice pe sina DIN, aparatul avand latime de 2 module si adancime incorporata de 69 mm. Conectarea se face prin borne cu surub; pot fi utilizati conductori rigizi sau multifilari cu sectiuni de 0,75 pana la 25 mm2, iar conductori flexibili cu ferula pot avea sectiuni de 0,75 pana la 16 mm2. Indicarea clara ON/OFF ajuta la verificarea rapida a starii contactelor in tablou.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat intr-o carcasa sau intr-un tablou care asigura protectia necesara impotriva atingerii partilor active si a influentelor din mediul de lucru. Temperatura ambientala de functionare este intre -25 si +55 grade C, iar temperatura de depozitare intre -40 si +70 grade C. Instalarea, dimensionarea circuitului si verificarea capacitatii de rupere la locul utilizarii trebuie realizate de personal calificat.

Intrebari frecvente

Pentru ce tip de protectie este utilizat acest intrerupator automat?

Este utilizat pentru protectia circuitelor electrice la suprasarcina si scurtcircuit. Declansarea termica actioneaza la suprasarcina, iar declansarea electromagnetica actioneaza rapid la scurtcircuit.

Ce inseamna caracteristica de declansare C?

Caracteristica C este utilizata frecvent pentru circuite cu curenti de pornire moderati, precum anumite circuite de iluminat, prize sau consumatori electrici. Alegerea corecta se face in functie de proiectul instalatiei si de sarcina protejata.

Se poate monta pe sina DIN?

Da. Aparatul este proiectat pentru montaj modular in tablou electric, pe sina DIN, si ocupa 2 module.

Ce sectiuni de conductori pot fi conectate?

Bornele accepta conductori rigizi sau multifilari cu sectiuni intre 0,75 si 25 mm2. Pentru conductori flexibili cu ferula, domeniul admis este intre 0,75 si 16 mm2.

Care este gradul de protectie al aparatului?

Aparatul are grad de protectie IP20. Pentru exploatare corecta trebuie montat intr-un tablou sau o carcasa care ofera protectie adecvata la atingere si la conditiile mediului de instalare.
