Descriere

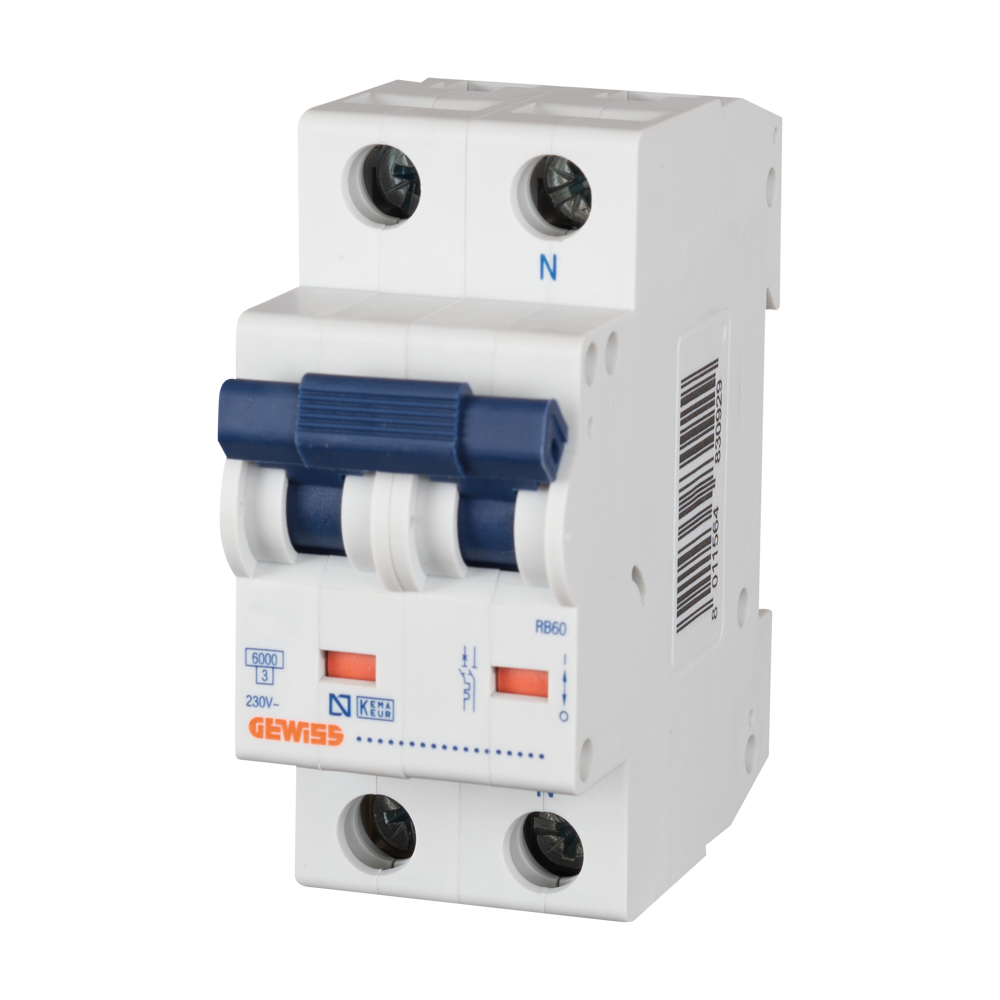

Intrerupatorul automat magnetotermic 2P este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Cele doua poli permit intreruperea simultana a doua conductoare, iar caracteristica de declansare C il recomanda pentru circuite cu sarcini uzuale si curenti de pornire moderati. Este o solutie modulara pentru tablouri electrice rezidentiale si aplicatii de joasa tensiune unde este necesara protectia dedicata a unui circuit de 10 A.

Aparatul are curent nominal de 10 A, curba de declansare C, tensiune nominala de 400 V si frecventa nominala de 50/60 Hz. Puterea nominala de rupere conform IEC/EN 60898 este de 6000 A la 230 V, cu Ics egal cu Icn. Conform IEC/EN 60947-2, puterea ultima de rupere Icu este de 6 kA la 230 V, iar capacitatea de serviciu Ics este 100% din Icu. Tensiunea de izolatie Ui este de 500 V, iar tensiunea nominala de tinere la impuls Uimp este de 4 kV. Constructia ocupa 2 module si respecta standardele IEC/EN 60898 si IEC/EN 60947-2.

Pentru conectare, se pot utiliza conductoare rigide sau flexibile cu sectiune de pana la 25 mm2. Cuplul nominal de strangere al bornelor este de 2 Nm; respectarea acestuia ajuta la obtinerea unui contact electric sigur si la reducerea riscului de incalzire in zona conexiunilor. Montajul trebuie planificat in tabloul electric astfel incat sa fie disponibil spatiul necesar de 2 module, iar dimensionarea conductoarelor si alegerea protectiei trebuie realizate in functie de circuitul deservit.

Produsul functioneaza la temperaturi ambientale intre -25 si +40 grade C si poate fi depozitat intre -25 si +80 grade C. Durabilitatea declarata este de 4000 manevre electrice si 10000 manevre mecanice. Instalarea, verificarea conexiunilor si punerea in functiune trebuie efectuate numai cu alimentarea oprita, de personal calificat si cu respectarea normelor aplicabile. Intrerupatorul automat protejeaza la supracurent, dar nu inlocuieste protectia diferentiala necesara atunci cand aplicatia impune protectie la curenti reziduali.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat 2P de 10 A?

Este utilizat pentru protectia unui circuit electric impotriva suprasarcinilor si scurtcircuitelor, cu intreruperea simultana a doi poli. Alegerea calibrului de 10 A trebuie facuta in functie de conductorii folositi, sarcina circuitului si proiectul instalatiei.

Ce inseamna curba de declansare C?

Curba C este o caracteristica de declansare folosita frecvent pentru circuite cu sarcini uzuale si curenti de pornire moderati. Selectia corecta depinde de tipul consumatorilor si de conditiile reale din instalatie.

Ce capacitate de rupere are produsul?

Puterea nominala de rupere este de 6000 A la 230 V conform IEC/EN 60898. Conform IEC/EN 60947-2, puterea ultima de rupere Icu este de 6 kA la 230 V.

Ce sectiune maxima de conductor poate fi conectata?

Bornele accepta conductoare rigide sau flexibile cu sectiune de pana la 25 mm2. Cuplul nominal de strangere indicat este de 2 Nm.

Inlocuieste protectia diferentiala?

Nu. Un intrerupator automat magnetotermic protejeaza impotriva supracurentilor, precum suprasarcina si scurtcircuitul. Protectia la curenti reziduali necesita un dispozitiv diferential ales corespunzator aplicatiei.
