Descriere

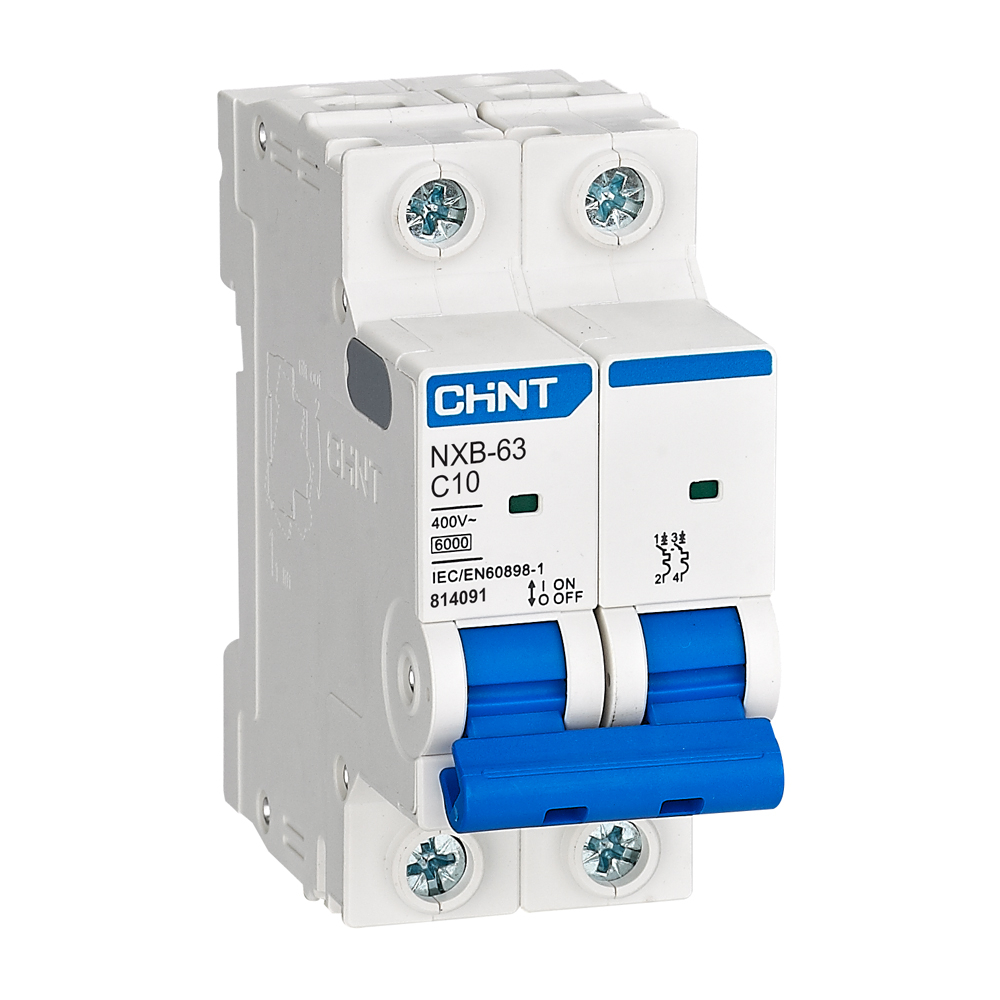

Intrerupatorul automat magnetotermic bipolar este conceput pentru protectia circuitelor electrice din tablouri rezidentiale si tertiare. Asigura protectie la suprasarcina si scurtcircuit, precum si separare pozitiva a circuitului. Configuratia cu 2 poli permite intreruperea simultana a celor doua cai protejate, fiind adecvata pentru circuite alimentate la tensiune alternativa in instalatii de distributie.

Aparatul are curent nominal de 10A, caracteristica de declansare C si capacitate nominala de rupere la scurtcircuit de 6000A. Este destinat retelelor de 380V, 400V sau 415V AC pentru versiunea cu 2 poli, la frecventa nominala de 50Hz. Tensiunea nominala de tinere la impuls este de 4kV, iar protectia respecta cerintele standardului IEC 60898-1. Curba C asigura declansare magnetica in intervalul 5 pana la 10 x In, ceea ce o recomanda pentru circuite cu curenti de pornire moderati.

Montajul se realizeaza pe sina DIN TH35-7.5, in tablouri de distributie. Conductoarele se pot conecta atat prin partea superioara, cat si prin partea inferioara. Bornele accepta sectiuni de conductor intre 1 si 25 mm2, cu adancime de introducere a conductorului de 12.5 mm; cuplul standard de strangere este de 2 Nm, iar cuplul maxim admis este de 2.5 Nm. Formatul bipolar are latimea de 36 mm, corespunzatoare la doua module de 18 mm.

Pentru functionare corecta, aparatul trebuie instalat de personal calificat, intr-un tablou care asigura protectia necesara impotriva atingerii accidentale. Gradul de protectie este IP20 la montaj direct si IP40 la instalarea in tablou. Temperatura ambianta de utilizare este intre -5 si +40 grade C, altitudinea maxima recomandata este de 2000 m, iar temperatura de depozitare este intre -25 si +70 grade C. Dimensionarea protectiei trebuie realizata in functie de sectiunea conductoarelor, consumatorii deserviti si curentul de scurtcircuit disponibil in punctul de instalare.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat bipolar de 10A?

Este utilizat pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Varianta cu 2 poli este destinata circuitelor unde este necesara intreruperea simultana a ambilor poli protejati.

Ce inseamna curba de declansare C?

Curba C indica domeniul de declansare magnetica la scurtcircuit. Pentru aceasta caracteristica, declansarea magnetica are loc intre 5 si 10 ori curentul nominal, fiind potrivita pentru circuite cu sarcini si curenti de pornire moderati.

Se poate monta pe sina DIN?

Da. Aparatul este prevazut pentru montaj pe sina DIN TH35-7.5 si permite conectarea conductoarelor prin partea superioara sau inferioara.

Ce tensiune nominala are versiunea cu 2 poli?

Versiunea cu 2 poli este destinata tensiunilor nominale de 380V, 400V sau 415V AC, la frecventa de 50Hz.

Ce sectiune de conductor poate fi conectata?

Bornele permit conectarea conductoarelor cu sectiuni intre 1 si 25 mm2. Respectati cuplul de strangere indicat si cerintele proiectului electric.
