Descriere

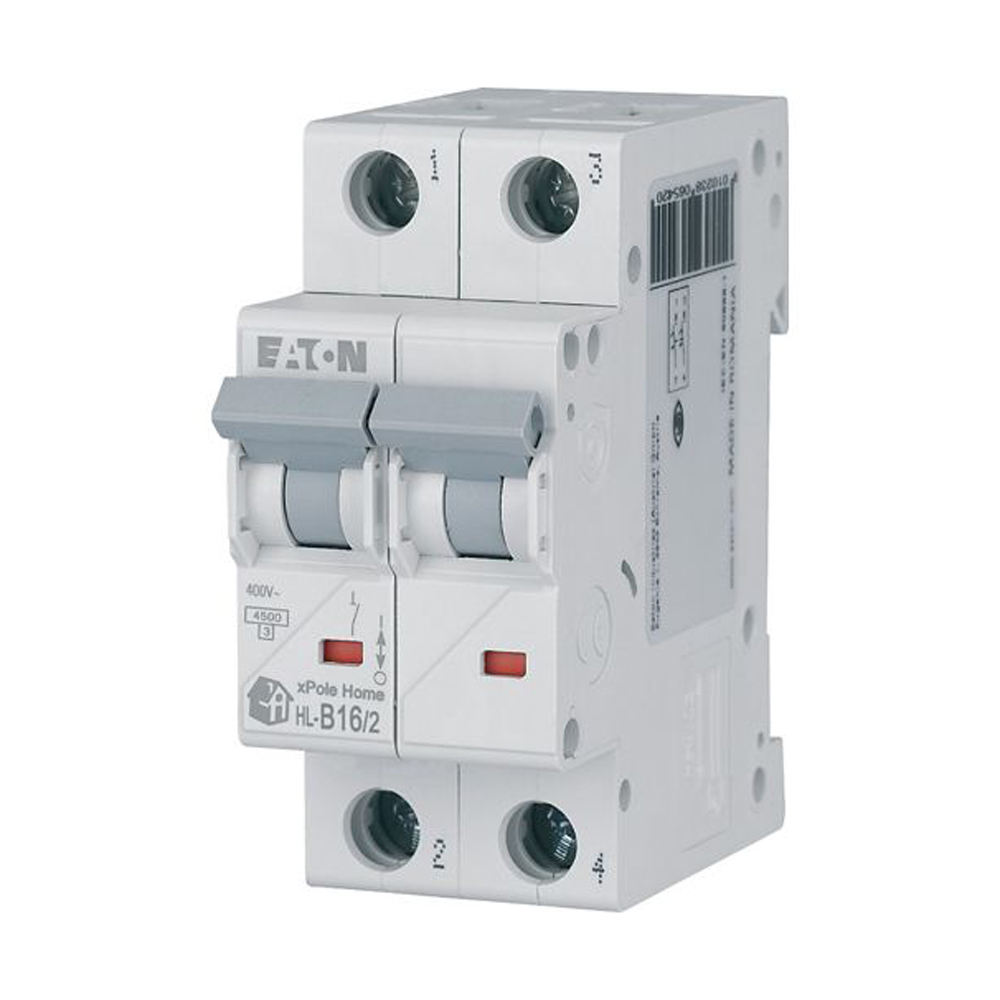

Acest intrerupator automat modular este destinat protectiei la suprasarcina si scurtcircuit a circuitelor electrice de curent alternativ. Constructia cu 2 poli protejati permite intreruperea simultana a ambilor poli, fiind o alegere potrivita pentru circuite monofazate unde este necesara separarea pe doua conductoare. Este recomandat pentru tablouri electrice rezidentiale si pentru aplicatii comerciale usoare.

Aparatul are curent nominal de 16 A si caracteristica de declansare B, adecvata circuitelor cu curenti de pornire redusi, precum cele de iluminat sau prize pentru consumatori uzuali. Tensiunea nominala de utilizare este de maximum 230 V AC, la frecventa de 50 pana la 60 Hz. Capacitatea nominala de rupere conform IEC EN 60898 1 este de 4,5 kA, tensiunea nominala de izolatie este 440 V, iar tensiunea nominala de tinere la impuls este 4 kV. Produsul este conform RoHS si are clasa de limitare a curentului 3.

Pentru integrarea in tablou, intrerupatorul ocupa 2 module, are latimea de 35,4 mm, inaltimea de 73 mm si adancimea totala de 85 mm. Adancimea de incorporare este de 44 mm. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Montajul trebuie realizat in tablou electric, cu respectarea schemei de cablare, a sectiunii conductorilor si a coordonarii cu celelalte aparate de protectie.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat intr-o carcasa sau intr-un tablou care asigura protectia necesara impotriva atingerii partilor active si a influentelor externe. Temperatura ambianta de functionare este intre minus 25 grade C si 75 grade C. La temperaturi ridicate, capacitatea de transport a curentului se reduce liniar cu aproximativ 0,5 procente pentru fiecare crestere de 1 grad C; dimensionarea circuitului si montajul trebuie efectuate de personal calificat, cu alimentarea deconectata.

Intrebari frecvente

Pentru ce tip de circuite este potrivit acest intrerupator automat?

Este potrivit pentru protectia la suprasarcina si scurtcircuit a circuitelor monofazate de curent alternativ, in special acolo unde este necesara intreruperea pe doi poli. Curba B este utilizata frecvent la circuite cu curenti de pornire redusi, precum iluminatul si prizele pentru consumatori uzuali.

Ce inseamna curba de declansare B?

Curba B defineste comportamentul de declansare magnetica la supracurent. Este folosita in mod uzual pentru circuite rezidentiale si comerciale usoare cu sarcini fara varfuri mari de curent la pornire.

Cate module ocupa in tabloul electric?

Aparatul ocupa 2 module si are o latime de 35,4 mm. Adancimea de incorporare este de 44 mm.

Ce sectiune de cablu poate fi conectata?

Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni cuprinse intre 1 si 25 mm2. Sectiunea corecta trebuie aleasa in functie de proiectul electric, sarcina circuitului si conditiile de montaj.

Poate fi montat in orice spatiu?

Are grad de protectie IP20 si trebuie instalat intr-un tablou sau intr-o carcasa care ofera protectia necesara. Montajul si verificarea instalatiei trebuie realizate de personal calificat, cu circuitul nealimentat.
