Descriere

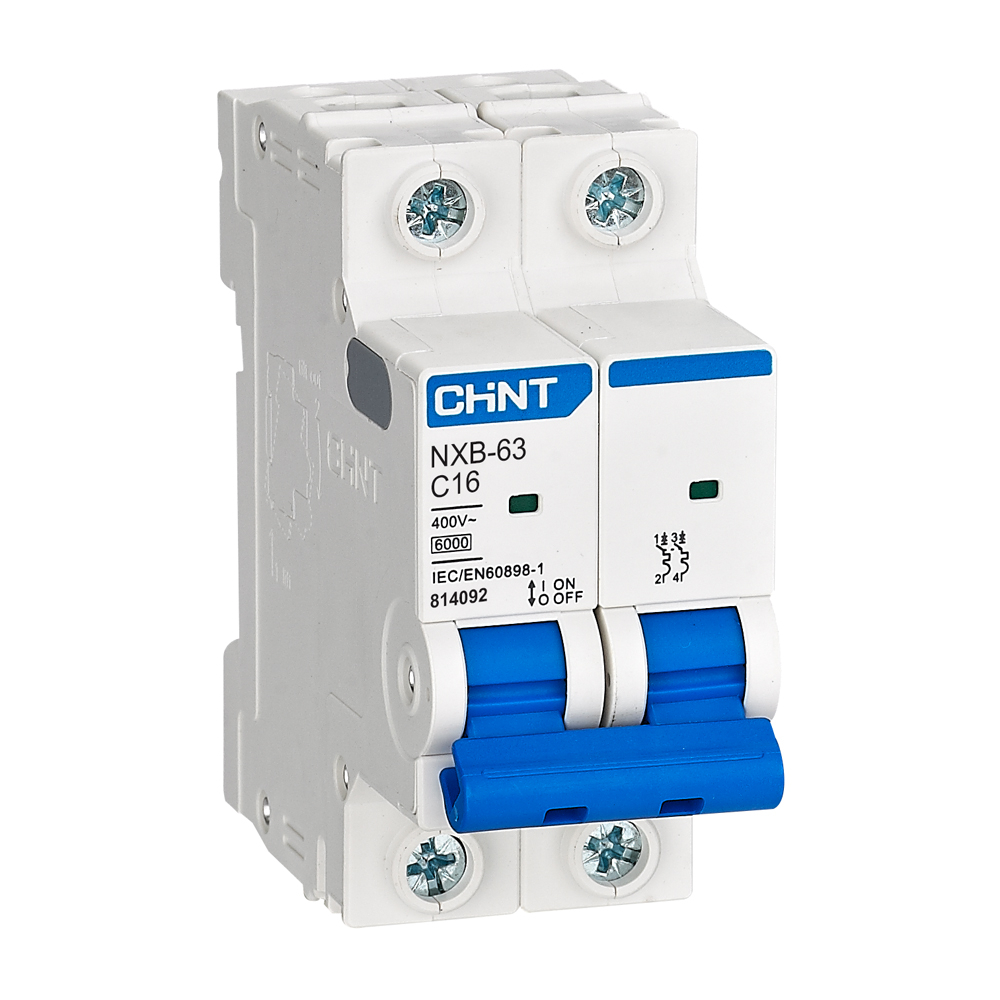

Acest intrerupator automat miniatural cu 2 poli este destinat protectiei circuitelor electrice de joasa tensiune impotriva suprasarcinilor si scurtcircuitelor. Este o solutie potrivita pentru tablouri de distributie din instalatii rezidentiale, comerciale si aplicatii industriale usoare, unde este necesara protectia unui circuit cu curent nominal de 16A.

Aparatul are curent nominal de 16A, caracteristica de declansare C si capacitate nominala de rupere la scurtcircuit de 6kA. Pentru configuratia cu 2 poli, tensiunea nominala de utilizare este 380/400/415V AC, la frecventa de 50/60Hz. Seria respecta standardul IEC/EN 60898-1, are tensiune nominala de izolatie de 500V si tensiune nominala de tinere la impuls de 4kV. Curba C asigura declansare magnetica la valori cuprinse intre 5 si 10 ori curentul nominal, fiind adecvata circuitelor cu curenti de pornire moderati.

Montajul se realizeaza pe sina DIN standard TH35-7.5, iar alimentarea poate fi efectuata atat prin partea superioara, cat si prin partea inferioara. Bornele accepta conductori de cupru cu sectiuni intre 1 si 25 mm2. Cuplul de strangere recomandat pentru conexiuni este de 2 Nm, iar adancimea de introducere a conductorului este de 12,5 mm. Formatul modular cu latime de 36 mm permite integrarea eficienta in tablouri electrice standard.

Produsul are grad de protectie IP20 la montaj direct si IP40 dupa instalarea in interiorul unui tablou de distributie adecvat. Este proiectat pentru utilizare la temperaturi ambientale intre -35 grade C si +70 grade C, la altitudini de pana la 2000 m. Inainte de reanclansare dupa o declansare, cauza suprasarcinii sau a scurtcircuitului trebuie identificata si eliminata; instalarea, dimensionarea conductoarelor si verificarea protectiilor trebuie realizate de personal calificat.

Intrebari frecvente

Pentru ce se foloseste un intrerupator automat 2P de 16A?

Se foloseste pentru protectia unui circuit electric de joasa tensiune impotriva suprasarcinii si scurtcircuitului. Varianta cu 2 poli este destinata circuitelor pentru care proiectul electric necesita intreruperea simultana a doua cai de curent.

Ce inseamna curba de declansare C?

Curba C defineste comportamentul declansarii magnetice la curenti mari de defect. Pentru acest tip, declansarea magnetica are loc intre 5 si 10 ori curentul nominal, ceea ce o face potrivita pentru numeroase circuite generale si consumatori cu curent de pornire moderat.

Se poate monta pe sina DIN?

Da. Aparatul este proiectat pentru montaj pe sina DIN TH35-7.5, cunoscuta si ca sina DIN de 35 mm, utilizata in tablourile electrice modulare.

Ce sectiune de conductor poate fi conectata?

Bornele sunt prevazute pentru conductori de cupru cu sectiunea intre 1 si 25 mm2. Sectiunea efectiva a cablului trebuie aleasa conform curentului circuitului, modului de pozare si cerintelor instalatiei.

Este suficient pentru protectia la electrocutare?

Nu. Un intrerupator automat protejeaza in principal la suprasarcina si scurtcircuit. Protectia suplimentara la curenti diferentiali necesita, atunci cand proiectul o impune, utilizarea unui dispozitiv diferential compatibil, selectat si instalat corect.
