Descriere

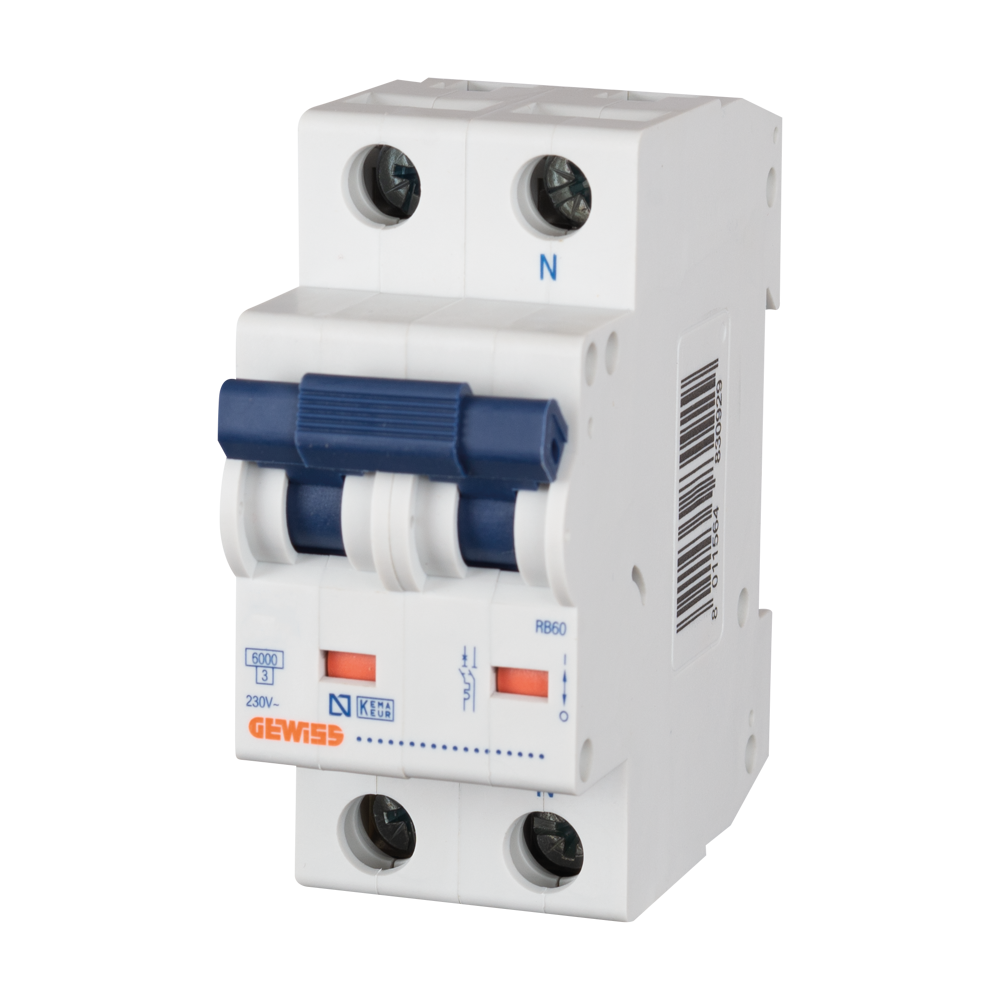

Acest intrerupator automat modular este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Constructia bipolara permite intreruperea simultana a doi poli, fiind potrivita pentru integrarea in tablouri electrice rezidentiale sau in aplicatii unde proiectul electric necesita protectie 2P. Curba de declansare C il recomanda pentru circuite cu sarcini uzuale care pot genera curenti de pornire moderati.

Aparatul are curent nominal de 16 A, tensiune nominala de 400 V si frecventa nominala de 50/60 Hz. Capacitatea nominala de rupere conform EN 60898 este de 6000 A la 230 V, iar capacitatea de rupere conform IEC/EN 60947-2 este de 6 kA la 230 V. Este realizat pe 2 poli si ocupa 2 module in tabloul electric. Respecta standardele IEC/EN 60898 si IEC/EN 60947-2, are tensiune de izolatie Ui de 500 V si tensiune nominala de tinere la impuls Uimp de 4 kV.

Conectarea se face in tabloul electric conform schemei proiectate, cu conductori rigizi sau flexibili cu sectiune de pana la 25 mm2. Cuplul nominal de strangere al bornelor este de 2 Nm. Pentru o instalare corecta, dimensionarea cablurilor, alegerea curentului nominal si selectivitatea cu celelalte protectii trebuie stabilite in functie de consumatorii si caracteristicile circuitului protejat.

Produsul are o rezistenta electrica declarata de 4000 manevre si o rezistenta mecanica de 10000 manevre. Temperatura de utilizare este intre -25 si +40 grade C, iar temperatura de depozitare intre -25 si +80 grade C. Instalarea, verificarea si punerea in functiune trebuie efectuate numai cu alimentarea oprita, de personal calificat, cu respectarea normelor aplicabile. Intrerupatorul automat protejeaza la supracurent; pentru protectia diferentiala la curenti de defect trebuie prevazut, daca este necesar, un dispozitiv dedicat in instalatie.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator automat?

Asigura protectia circuitului la suprasarcina si scurtcircuit. Pentru protectie la curenti diferentiali este necesar un dispozitiv diferential dedicat, ales conform cerintelor instalatiei.

Pentru ce tip de circuit este potrivit?

Este potrivit pentru circuite care necesita protectie bipolara de 16 A si curba de declansare C, in tablouri electrice rezidentiale sau comerciale, conform proiectului electric.

Cate module ocupa in tablou?

Aparatul ocupa 2 module.

Ce conductori pot fi conectati?

Bornele accepta conductori rigizi sau flexibili cu sectiunea maxima de 25 mm2. Cuplul nominal de strangere este de 2 Nm.

Care este capacitatea de rupere?

Capacitatea nominala de rupere este de 6 kA la 230 V, conform standardelor declarate pentru produs.
