Descriere

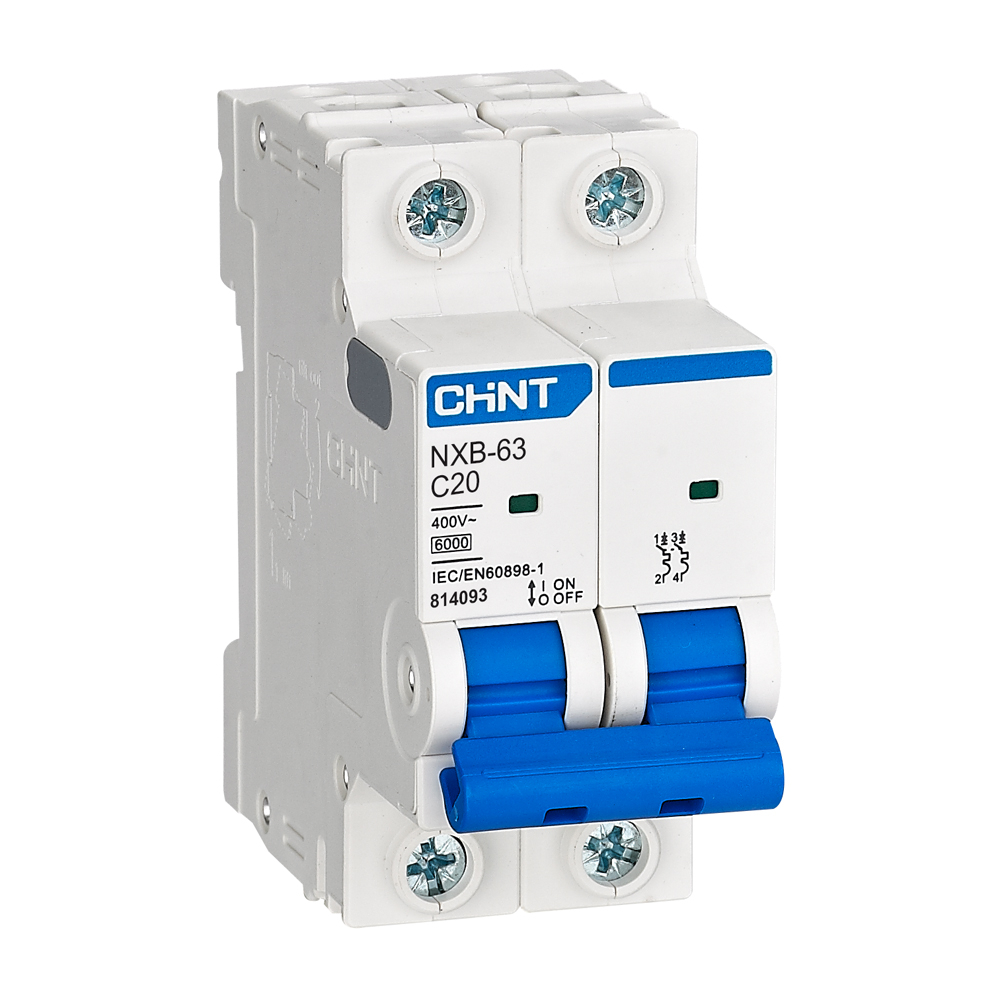

Acest intrerupator automat miniatural bipolar este destinat protectiei circuitelor electrice de joasa tensiune impotriva suprasarcinilor si scurtcircuitelor. Este potrivit pentru tablouri de distributie din locuinte, spatii comerciale si aplicatii industriale usoare, unde este necesara comanda si izolarea unui circuit pe doi poli. Curba de declansare C il recomanda pentru circuite cu consumatori uzuali si curenti de pornire moderati.

Aparatul are 2 poli, curent nominal de 20 A si caracteristica de declansare C, cu declansare magnetica in domeniul 5 pana la 10 x In. Capacitatea declarata de rupere la scurtcircuit este de 6 kA, iar tensiunea nominala pentru aceasta configuratie este AC 380 V, 400 V sau 415 V, la frecventa de 50/60 Hz. Respecta cerintele standardului IEC/EN 60898-1. Tensiunea nominala de izolatie este 500 V, tensiunea nominala de tinere la impuls este 4 kV, iar durata de viata declarata este de 20000 manevre mecanice si 10000 manevre electrice.

Montajul se realizeaza pe sina DIN TH35-7.5, de 35 mm, in tablouri electrice modulare. Conductoarele se pot conecta atat prin partea superioara, cat si prin partea inferioara. Bornele accepta sectiuni de conductor intre 1 mm2 si 25 mm2, adancimea de introducere a conductorului este de 12.5 mm, iar cuplul standard de strangere este 2 Nm. Pentru instalatii care necesita semnalizare sau declansare de la distanta, gama este compatibila cu accesorii dedicate de contact auxiliar, contact de alarma, bobina de declansare si module de protectie la tensiune.

Instalarea trebuie efectuata cu circuitul scos de sub tensiune si de personal calificat, cu respectarea schemei tabloului, a sectiunii cablurilor si a coordonarii protectiilor. Gradul de protectie este IP20 la montaj direct si IP40 in interiorul unui tablou de distributie; produsul este destinat utilizarii la altitudini de pana la 2000 m, la temperaturi ambientale intre -35 grade C si +70 grade C. Pentru protectia persoanelor la curenti reziduali este necesar un dispozitiv diferential ales separat, dimensionat corespunzator instalatiei.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat bipolar de 20 A?

Este utilizat pentru protectia unui circuit electric pe doi poli impotriva suprasarcinilor si scurtcircuitelor, precum si pentru comanda si izolarea circuitului in tabloul electric.

Ce inseamna curba de declansare C?

Curba C indica domeniul de declansare magnetica intre 5 si 10 x curentul nominal. Este folosita frecvent pentru circuite cu consumatori obisnuiti si curenti de pornire moderati.

Se monteaza pe sina DIN?

Da. Aparatul se monteaza pe sina DIN standard TH35-7.5, de 35 mm, si permite conectarea cablurilor atat sus, cat si jos.

Asigura protectie diferentiala?

Nu. Protectia la suprasarcina si scurtcircuit nu inlocuieste protectia diferentiala. Pentru detectarea curentilor reziduali trebuie utilizat un dispozitiv diferential adecvat instalatiei.

Ce sectiune de conductor poate fi conectata?

Bornele sunt prevazute pentru conductoare cu sectiuni intre 1 mm2 si 25 mm2. Respecta cuplul de strangere recomandat si instructiunile de instalare.
