Descriere

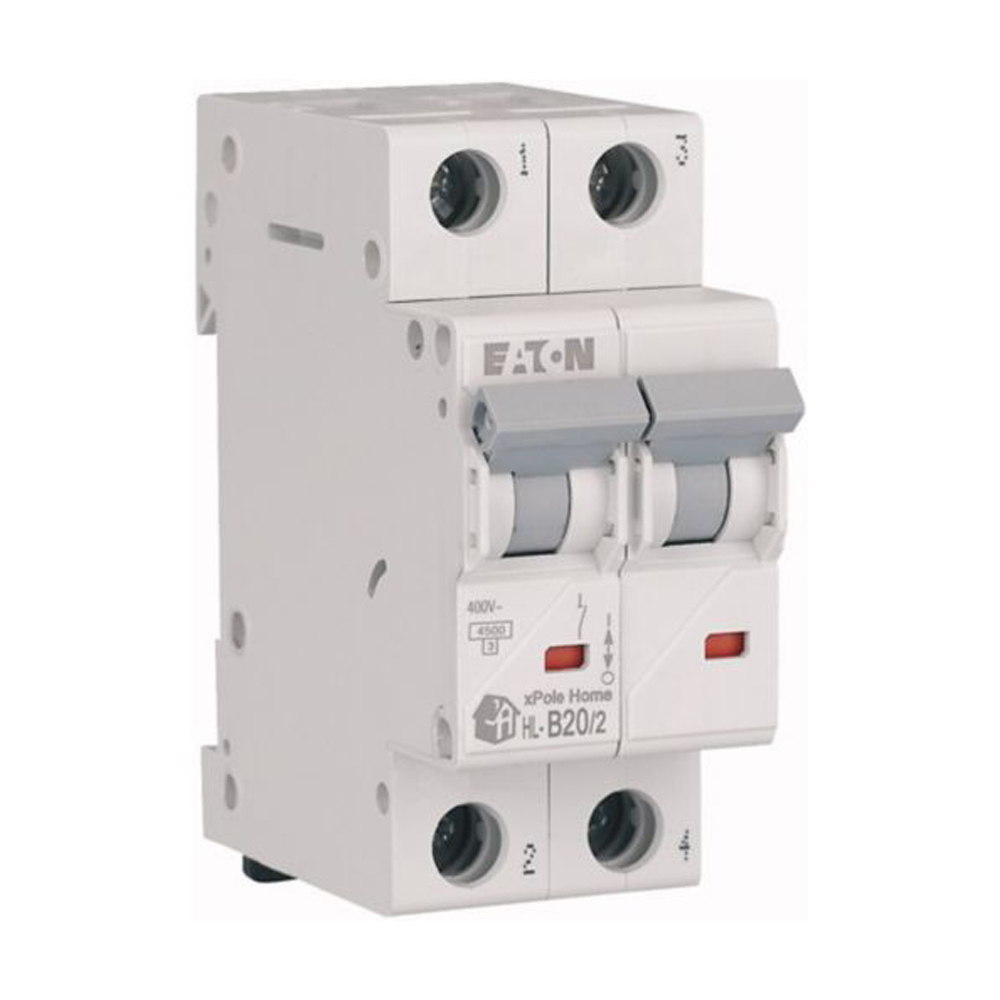

Acest intrerupator automat modular este conceput pentru protectia circuitelor electrice in instalatii rezidentiale. Cu doi poli, este potrivit pentru circuite la care se doreste intreruperea simultana a ambilor conductori comutati. Declanseaza automat la suprasarcina sau scurtcircuit, contribuind la limitarea riscului de deteriorare a conductoarelor si echipamentelor conectate.

Aparatul are curent nominal de 20 A, caracteristica de declansare B si capacitate nominala de rupere de 4,5 kA. Este destinat utilizarii in retele de curent alternativ 230/400 V, la frecventa de 50/60 Hz. Constructia ocupa 2 module pe sina DIN, iar bornele permit conectarea conductoarelor rigide sau flexibile cu sectiuni de la 1 la 25 mm2. Gradul de protectie declarat este IP20.

Montajul se realizeaza pe sina DIN de 35 mm, in interiorul unui tablou electric corespunzator. Seria este prevazuta cu borne duble sus si jos, facilitand conectarea conductoarelor sau a barelor de distributie. Alimentarea poate fi realizata din partea superioara sau inferioara, iar montajul individual permite demontarea aparatului fara deconectarea celorlalte dispozitive din tablou.

Selectarea calibrului trebuie facuta in functie de sectiunea cablului, puterea consumatorilor, modul de pozare si conditiile reale ale instalatiei. Curba B este adecvata in mod uzual pentru circuite cu curenti de pornire redusi, precum iluminatul si anumite circuite de prize. Instalarea, verificarea conexiunilor si punerea in functiune trebuie efectuate de personal calificat, cu alimentarea intrerupta si cu respectarea normativelor electrice aplicabile.

Intrebari frecvente

Pentru ce se utilizeaza un intrerupator automat 2P de 20 A?

Se utilizeaza pentru protectia la suprasarcina si scurtcircuit a circuitelor electrice, cu intreruperea simultana a celor doi poli comutati. Alegerea calibrului de 20 A trebuie corelata cu sectiunea conductorului si cu sarcina circuitului.

Ce inseamna curba de declansare B?

Curba B este recomandata in mod uzual pentru circuite cu curenti de pornire redusi, cum sunt cele de iluminat si unele circuite de prize. Alegerea curbei corecte se face in functie de caracteristicile consumatorilor alimentati.

Se monteaza pe sina DIN?

Da. Aparatul este proiectat pentru montaj pe sina DIN de 35 mm si ocupa 2 module in tabloul electric.

Poate fi alimentat de sus sau de jos?

Da. Constructia permite realizarea alimentarii pe oricare dintre cele doua parti, superioara sau inferioara, respectand schema instalatiei si regulile de montaj aplicabile.

Ce sectiune de conductor poate fi conectata?

Bornele accepta conductoare rigide sau flexibile cu sectiuni cuprinse intre 1 si 25 mm2. Conexiunea trebuie realizata cu cuplul de strangere adecvat, conform instructiunilor de instalare.
