Descriere

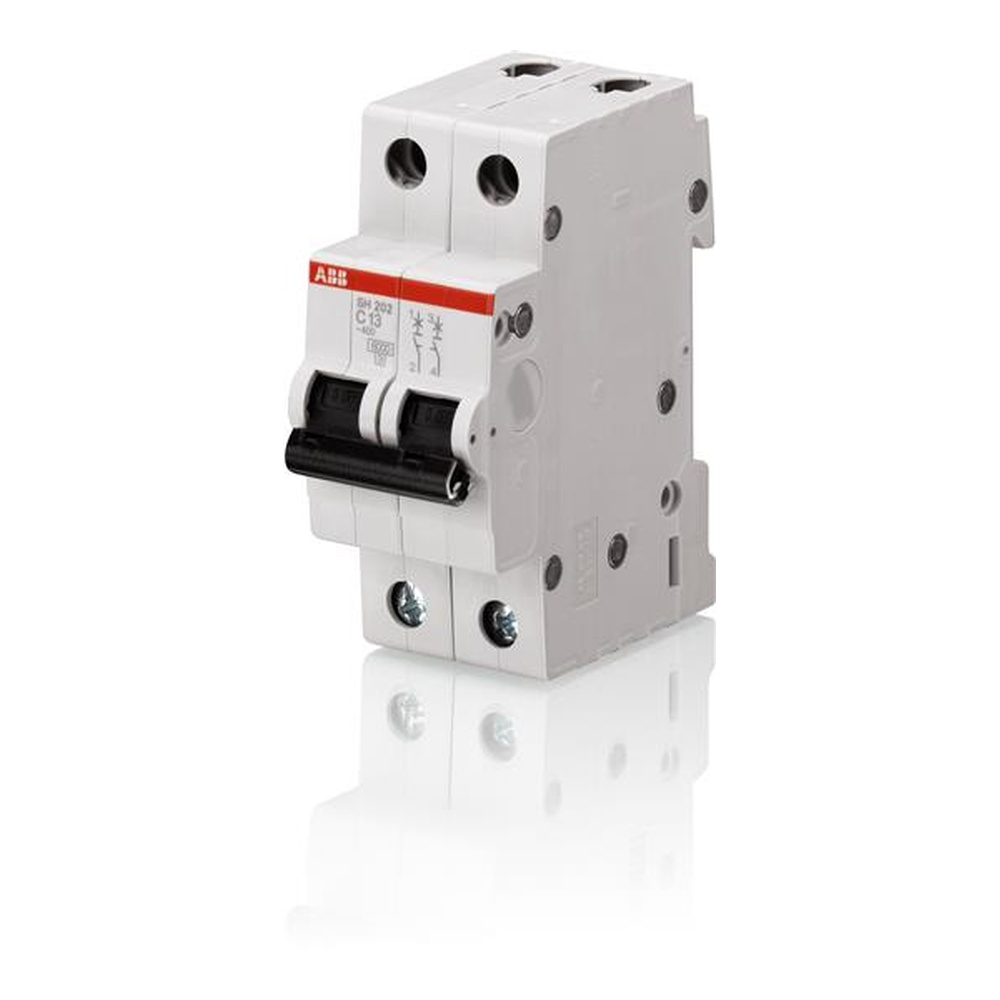

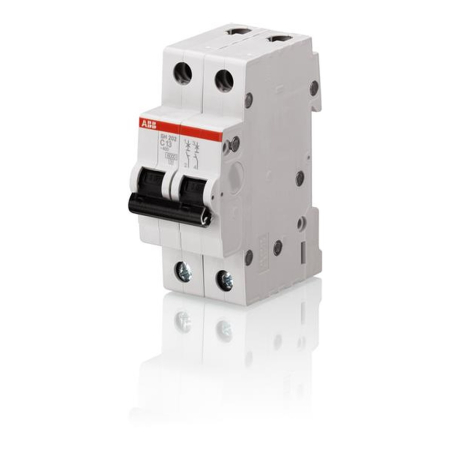

Acest intrerupator automat miniatural bipolar este destinat protectiei circuitelor electrice de joasa tensiune impotriva suprasarcinilor si scurtcircuitelor. Utilizeaza declansare termica temporizata pentru suprasarcina si declansare electromagnetica pentru scurtcircuit, avand totodata functie de limitare a curentului. Curba de declansare C il recomanda pentru circuite cu consumatori uzuali si curenti de pornire moderati.

Aparatul are 2 poli protejati, curent nominal de 20 A, curba caracteristica C si capacitate nominala de rupere la scurtcircuit de 4.5 kA la 400 V AC. Functioneaza la frecventa de 50/60 Hz, cu tensiune operationala nominala de 400 V AC si domeniu de tensiune operationala intre 12 si 440 V AC. Este realizat conform standardului IEC/EN 60898-1, are clasa de limitare a energiei 3, categorie de supratensiune III, grad de poluare 2 si tensiune nominala de rezistenta la impuls de 4 kV.

Montajul se realizeaza pe sina DIN TH35-7.5 sau TH35-15, conform IEC 60715, in orice pozitie de instalare. Ocupa 2 module, avand dimensiuni aproximative de 35 mm latime, 85 mm inaltime si 69 mm adancime. Bornele cu surub permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 0.75 si 25 mm2, respectiv a conductoarelor flexibile cu ferula intre 0.75 si 16 mm2. Cuplul de strangere indicat este de 2 Nm.

Carcasa are grad de protectie IP20 si indicator de pozitie ON/OFF, iar maneta poate fi sigilata. Temperatura ambientala admisa pentru functionare este intre -25 si +55 grade C, iar pentru depozitare intre -40 si +70 grade C. Instalarea, dimensionarea protectiei si verificarea sectiunii conductoarelor trebuie realizate de personal calificat, cu alimentarea circuitului intrerupt si in conformitate cu proiectul electric si reglementarile aplicabile.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator automat?

Protejeaza circuitul impotriva suprasarcinilor prin declansare termica si impotriva scurtcircuitelor prin declansare electromagnetica.

Ce inseamna curba de declansare C?

Curba C este utilizata frecvent pentru circuite cu consumatori obisnuiti si curenti de pornire moderati, fiind necesara corelarea alegerii protectiei cu tipul consumatorilor si proiectul instalatiei.

Pe ce tip de sina se monteaza?

Se monteaza pe sina DIN TH35-7.5 sau TH35-15, conform IEC 60715.

Care este sectiunea maxima a conductorului ce poate fi conectat?

Bornele accepta conductoare rigide sau multifilare pana la 25 mm2 si conductoare flexibile cu ferula pana la 16 mm2.

Este adecvat pentru instalatii rezidentiale?

Da, produsul este conform IEC/EN 60898-1, standard utilizat pentru intrerupatoare automate destinate instalatiilor rezidentiale.
