Descriere

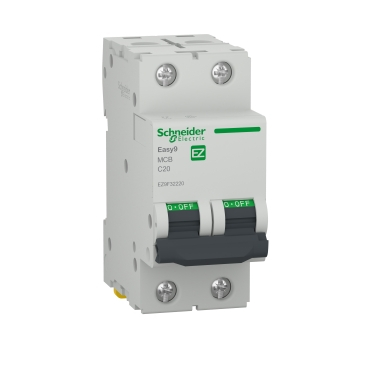

Acest intrerupator automat modular din gama Easy9 este destinat protectiei circuitelor electrice de joasa tensiune din locuinte si cladiri comerciale mici. Asigura protectie termomagnetica la suprasarcina si scurtcircuit, iar maneta frontala cu marcaj O-I permite identificarea vizuala a starii de functionare si a declansarii la defect. Configuratia cu 2 poli protejati il face potrivit pentru circuite unde este necesara intreruperea simultana a ambilor conductori activi.

Aparatul are curent nominal de 20 A, caracteristica de declansare C si functioneaza in curent alternativ la tensiune nominala de 400 V, 50 Hz. Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA la 230 V si 400 V, conform IEC/EN 60898-1. Tensiunea nominala de izolatie este de 440 V, tensiunea nominala de rezistenta la impuls este de 4 kV, iar clasa de limitare a curentului este 3. Echipamentul are 2 poli, categoria de supratensiune 3, grad de poluare 2 si dimensiuni de aproximativ 36 x 82 x 74 mm.

Montajul se realizeaza pe sina DIN, in tablouri electrice modulare. Aparatul ocupa 2 module standard de 18 mm si are adancime de montaj de 45 mm. Constructia cu borne unificate si indicatii de cablare este conceputa pentru instalare practica in tablouri, cu respectarea schemei electrice, a sectiunii conductorilor si a cuplului de strangere indicat de producator in documentatia tehnica.

Gradul de protectie este IP20, respectiv IP40 dupa instalarea in cofret adecvat. Temperatura de functionare este cuprinsa intre -25 grade C si 60 grade C, iar temperatura de depozitare intre -40 grade C si 85 grade C. Pentru protectie corecta, curentul nominal, curba de declansare si capacitatea de rupere trebuie alese in functie de circuit, sectiunea cablurilor, curentul de scurtcircuit prezumat si cerintele instalatiei. Instalarea, verificarea si punerea in functiune trebuie realizate de personal calificat, cu alimentarea deconectata.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat 2P de 20 A?

Este utilizat pentru protectia circuitelor electrice impotriva suprasarcinii si scurtcircuitului, cu intreruperea simultana a celor doi poli protejati.

Ce inseamna curba de declansare C?

Curba C este o caracteristica de declansare utilizata frecvent pentru circuite cu sarcini uzuale si curenti de pornire moderati. Alegerea corecta se face in functie de tipul consumatorilor si de proiectul electric.

Se poate monta pe sina DIN?

Da. Aparatul este conceput pentru montaj modular pe sina DIN si ocupa 2 module standard de 18 mm.

Ce capacitate de rupere are?

Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA la 230 V si 400 V AC, conform IEC EN 60898 1.

Este potrivit pentru montaj direct la exterior?

Nu. Are grad de protectie IP20 si trebuie instalat intr-un tablou sau cofret adecvat, care sa asigure protectia necesara pentru mediul de utilizare.
