Descriere

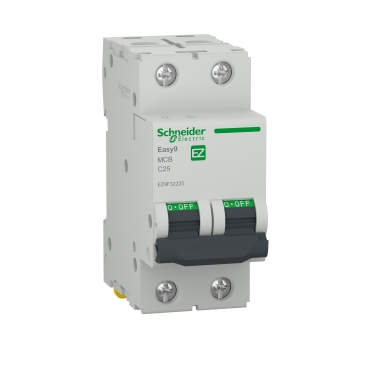

Acest intrerupator automat miniatural este destinat protectiei circuitelor de joasa tensiune impotriva suprasarcinilor si curentilor de scurtcircuit. Constructia bipolara cu 2 poli protejati permite intreruperea simultana a ambilor poli, fiind adecvata pentru tablouri electrice rezidentiale si aplicatii comerciale de mica anvergura. Declansatorul termo-magnetic combina protectia termica la suprasarcina cu protectia magnetica rapida la scurtcircuit.

Aparatul are curent nominal de 25 A, caracteristica de declansare C si functioneaza in retele de curent alternativ. Tensiunea nominala de functionare este de 400 V AC la 50 Hz, iar capacitatea nominala de rupere este de 4.5 kA la 230 V si 400 V AC, conform IEC 60898-1. Pragul de declansare magnetica este de 5 pana la 10 x In, tensiunea nominala de tinere la impuls este de 4 kV, iar aparatul este adecvat pentru izolatie conform IEC 60898-1.

Montajul se realizeaza clipsabil pe sina DIN, in tablouri modulare. Echipamentul ocupa 4 pasi de 9 mm, echivalentul unei latimi de 36 mm, si are dimensiuni de 82 mm inaltime, 36 mm latime si 74 mm adancime. Bornele tip tunel permit conectarea conductoarelor rigide cu sectiuni de 1 pana la 25 mm2 sau a conductoarelor flexibile cu sectiuni de 1 pana la 16 mm2; cuplul de strangere indicat pentru borne este de 2 Nm.

Pentru exploatare sigura, instalarea si verificarea conexiunilor trebuie realizate numai cu circuitul scos de sub tensiune, de personal calificat. Gradul de protectie este IP20, iar protectia fata de atingerea accidentala depinde si de utilizarea unui tablou sau cofret corespunzator. Aparatul are indicator de pozitie a contactelor, durabilitate mecanica de pana la 10000 cicluri si durabilitate electrica de pana la 4000 cicluri. Respectati sectiunea conductoarelor, cuplul de strangere si conditiile de mediu ale instalatiei.

Intrebari frecvente

Ce protectie ofera acest intrerupator automat?

Asigura protectie termo-magnetica impotriva suprasarcinilor si a curentilor de scurtcircuit in circuite de curent alternativ.

Ce inseamna caracteristica de declansare C?

Curba C are declansare magnetica in intervalul 5 pana la 10 ori curentul nominal si este utilizata frecvent pentru circuite cu sarcini uzuale sau curenti moderati la pornire.

Pe ce tip de suport se monteaza?

Se monteaza clipsabil pe sina DIN, in tablouri electrice modulare.

Ce conductoare pot fi conectate la borne?

Bornele tip tunel accepta conductoare rigide de 1 pana la 25 mm2 si conductoare flexibile de 1 pana la 16 mm2. Strangerea bornelor se realizeaza la un cuplu de 2 Nm.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere este de 4.5 kA la 230 V si 400 V AC, conform IEC 60898-1.
