Descriere

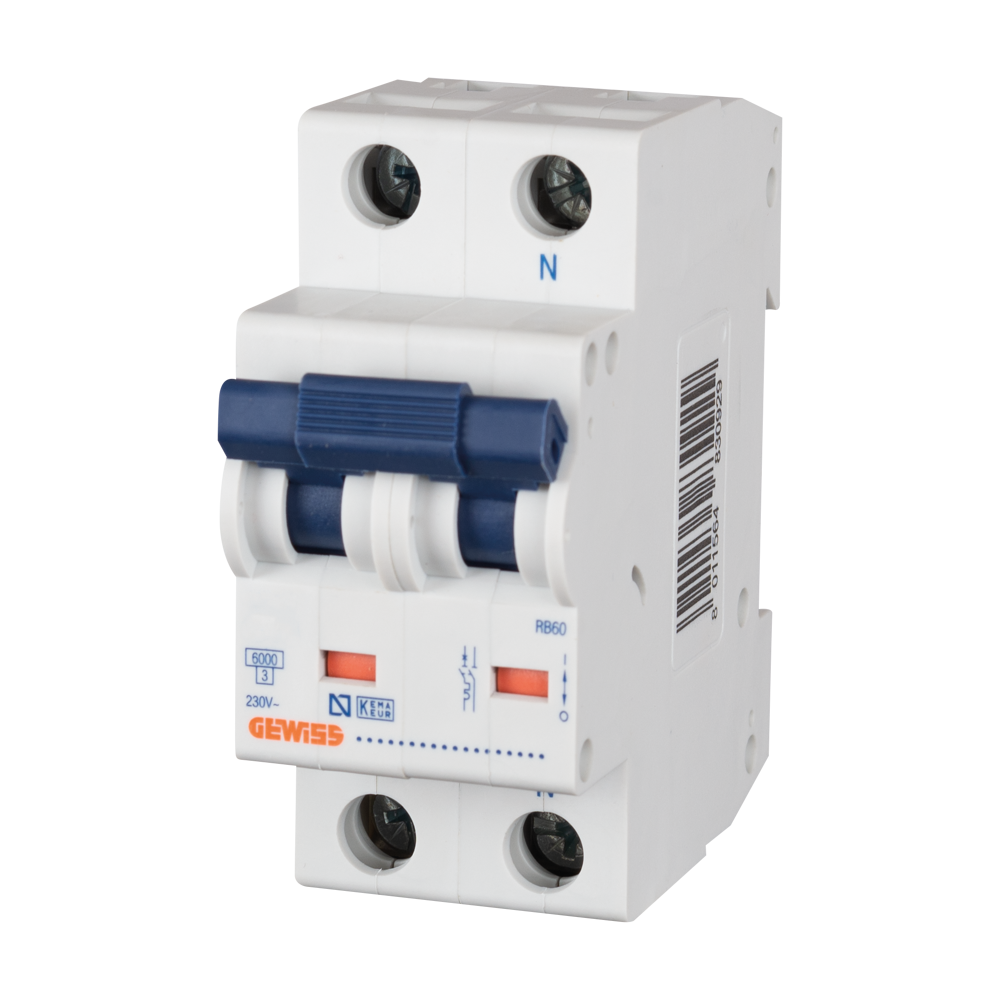

Acest intrerupator automat modular cu 2 poli este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Curentul nominal de 32 A il recomanda pentru circuite dimensionate corespunzator, iar curba de declansare C este potrivita pentru aplicatii cu curenti de pornire moderati. Aparatul poate fi utilizat in tablouri electrice rezidentiale, comerciale sau pentru instalatii tehnice compatibile.

Are 2 poli, ocupa 2 module si functioneaza la tensiune nominala de 400 V, cu frecventa nominala de 50/60 Hz. Capacitatea de rupere conform IEC/EN 60898 este de 6000 A la 230 V, iar capacitatea de rupere conform IEC/EN 60947-2 este de 6 kA la 230 V. Tensiunea de izolatie nominala Ui este de 500 V, tensiunea nominala de tinere la impuls Uimp este de 4 kV, iar standardele de referinta sunt IEC/EN 60898 si IEC/EN 60947-2.

Conectarea se realizeaza in tabloul electric cu conductori rigizi sau flexibili cu sectiunea de pana la 25 mm2. Pentru fixarea corecta a conductoarelor, cuplul nominal de strangere al bornelor este de 2 Nm. Latimea aparatului este de 36 mm, corespunzatoare unui echipament de 2 module, ceea ce permite organizarea eficienta a protectiilor in tablouri modulare.

Pentru exploatare corecta, aparatul trebuie selectat in functie de sectiunea cablurilor, sarcina circuitului si nivelul de scurtcircuit disponibil in instalatie. Temperatura de utilizare este intre -25 si +40 grade C, iar temperatura de depozitare intre -25 si +80 grade C. Montajul, verificarea conexiunilor si punerea sub tensiune trebuie efectuate numai de personal calificat, cu instalatia scoasa de sub tensiune.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat 2P de 32 A?

Este utilizat pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Cei 2 poli permit intreruperea simultana a doua conductoare ale circuitului protejat.

Ce inseamna curba de declansare C?

Curba C este utilizata frecvent pentru circuite cu curenti de pornire moderati, cum sunt anumite circuite de prize, motoare de putere redusa sau consumatori cu sarcini inductive moderate. Alegerea corecta trebuie facuta in functie de caracteristicile circuitului.

Care este capacitatea de rupere a aparatului?

Capacitatea de rupere este de 6000 A conform IEC/EN 60898 la 230 V. Conform IEC/EN 60947-2, capacitatea de rupere este de 6 kA la 230 V.

Ce sectiune maxima de conductor poate fi conectata?

Bornele accepta conductori rigizi si flexibili cu sectiunea de pana la 25 mm2. Cuplul nominal de strangere este de 2 Nm.

Poate fi montat in orice tablou electric?

Este un aparat modular de 2 module, cu latimea de 36 mm, destinat integrarii in tablouri electrice modulare. Compatibilitatea finala trebuie verificata in functie de configuratia tabloului, schema electrica si conditiile instalatiei.
