Descriere

Acest intrerupator automat modular cu 2 poli este destinat protectiei circuitelor de joasa tensiune la suprasarcina si scurtcircuit. Este adecvat pentru tablouri electrice din aplicatii rezidentiale, comerciale si de distributie usoara, putand fi utilizat si pentru manevrarea ocazionala a circuitului in regim normal. Curba C il recomanda pentru circuite cu consumatori uzuali si curenti de pornire moderati.

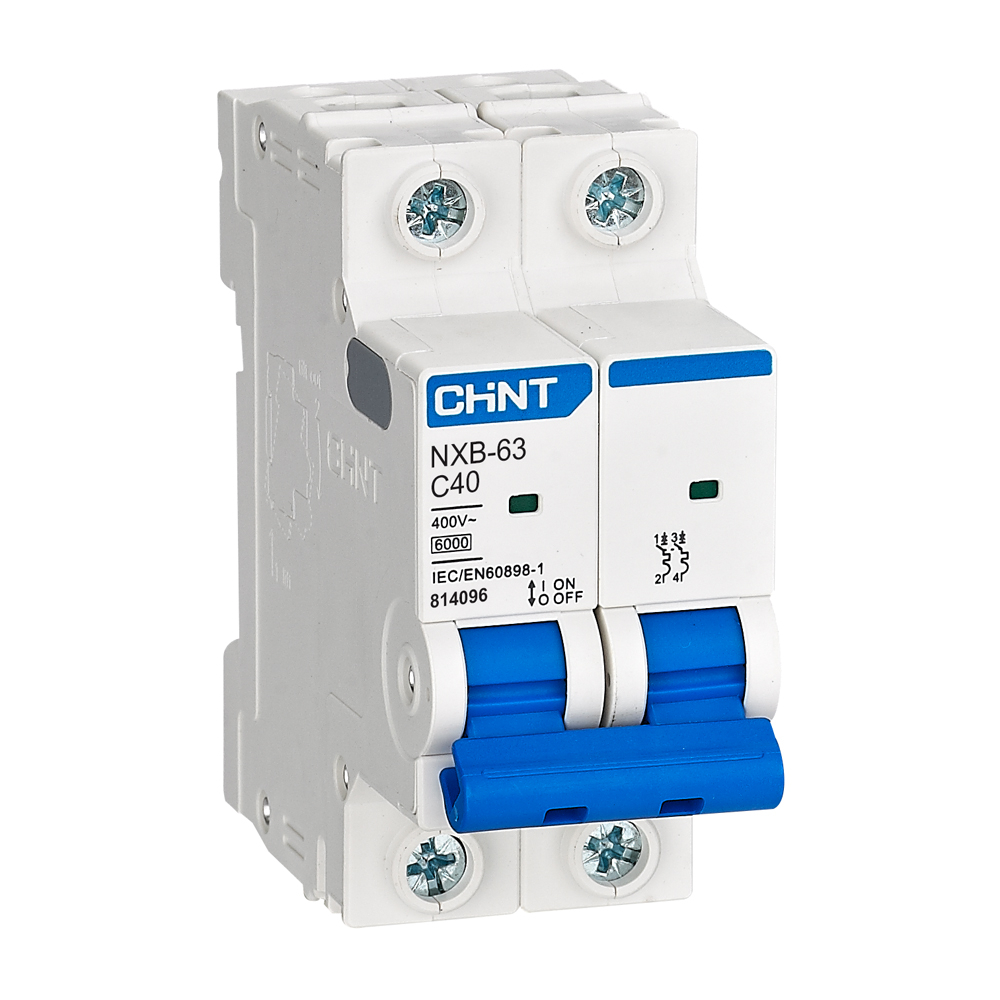

Aparatul are curent nominal de 40A, configuratie 2P, curba de declansare C si capacitate nominala de rupere la scurtcircuit de 6kA. Functioneaza la frecventa de 50/60Hz, are tensiune nominala de izolatie Ui de 500V si tensiune nominala de tinere la impuls Uimp de 4kV. Este realizat conform IEC/EN 60898-1, iar seria include protectie termica si magnetica, precum si functie de separare pozitiva.

Montajul se realizeaza pe sina DIN standard TH35-7.5. Pentru varianta de 40A, instructiunile de instalare indica utilizarea conductorilor din cupru cu sectiunea de 6 mm2. Conductorii se dezizoleaza pe o lungime de 11 mm, iar bornele se strang la cuplul recomandat de 2,0 Nm. Formatul cu 2 poli ocupa o latime de aproximativ 36 mm, cu inaltime de aproximativ 81 mm si adancime de aproximativ 77,8 mm.

Instalarea, verificarea si mentenanta trebuie efectuate exclusiv de personal calificat, cu alimentarea intrerupta. Produsul nu inlocuieste protectia diferentiala si nu protejeaza persoanele impotriva electrocutarii. Nu se monteaza in medii cu condens, gaze inflamabile, explozive sau corozive; este prevazut pentru altitudini de pana la 2000 m si grad de poluare 2. Dupa o declansare la suprasarcina sau scurtcircuit, cauza defectului trebuie eliminata inainte de reanclansare.

Intrebari frecvente

Pentru ce se utilizeaza un intrerupator automat 2P de 40A?

Este utilizat pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor, atunci cand proiectul necesita intreruperea simultana a doi poli.

Ce inseamna curba de declansare C?

Curba C este o caracteristica de declansare utilizata frecvent pentru circuite cu consumatori obisnuiti si curenti de pornire moderati.

Se poate monta pe sina DIN?

Da. Aparatul este proiectat pentru montaj pe sina DIN standard TH35-7.5.

Ce sectiune de conductor este indicata pentru conexiunea de 40A?

Instructiunile seriei indica pentru varianta de 40A utilizarea conductorilor din cupru cu sectiunea de 6 mm2, cu respectarea proiectului electric si a reglementarilor aplicabile.

Inlocuieste protectia diferentiala?

Nu. Intrerupatorul automat protejeaza la suprasarcina si scurtcircuit, dar nu inlocuieste un dispozitiv diferential pentru protectia la curenti reziduali.
