Descriere

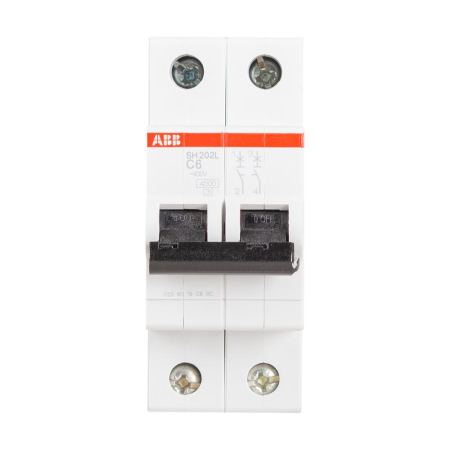

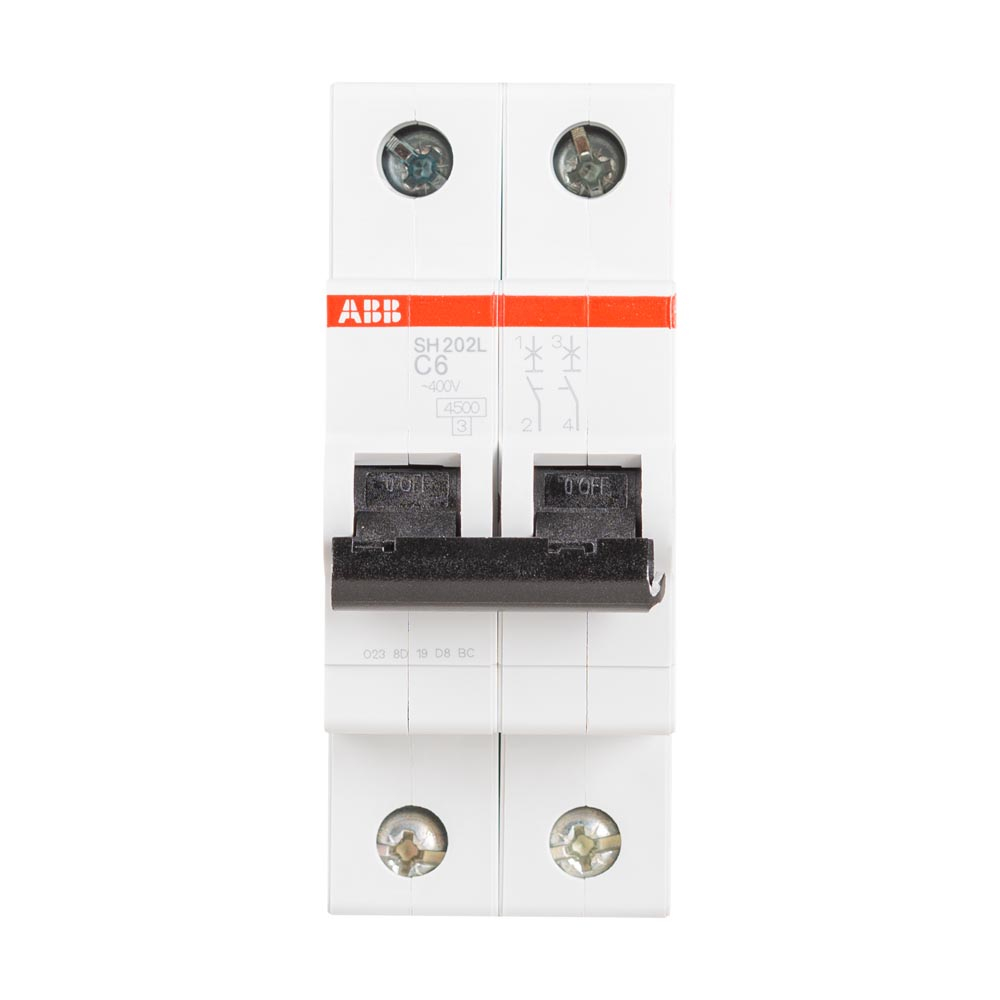

Acest intrerupator automat modular este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Constructia cu 2 poli permite intreruperea simultana a doua conductoare, fiind potrivita pentru integrarea in tablouri electrice rezidentiale si pentru aplicatii unde este necesara protectia bipolara a circuitului. Aparatul este din gama Compact Home SH200L, cu functionare limitatoare de curent.

Curentul nominal este de 6 A, caracteristica de declansare este curba C, iar capacitatea nominala de rupere la scurtcircuit este de 4.5 kA la 230/400 V AC. Functioneaza la tensiune operationala nominala de 400 V AC si frecventa de 50/60 Hz. Produsul este conform cu standardul IEC/EN 60898-1, are clasa de limitare a energiei 3, tensiune de impuls nominala suportata de 4 kV si categorie de supratensiune III.

Montajul se realizeaza in tablouri modulare, pe sina DIN. Aparatul ocupa 2 module, avand latimea de 35 mm, inaltimea de 85 mm si adancimea de 69 mm. Este prevazut cu borne cu surub si clema pentru cablu; capacitatea de conectare este de 0.75 pana la 25 mm2 pentru conductori rigizi sau multifilari si de 0.75 pana la 16 mm2 pentru conductori flexibili, inclusiv flexibili cu ferula.

Gradul de protectie este IP20, respectiv IP40 atunci cand este instalat intr-o carcasa cu capac. Temperatura ambientala admisa pentru functionare este intre -25 si +55 grade C, iar temperatura de depozitare este intre -40 si +70 grade C. Indicatorul mecanic ON/OFF ajuta la verificarea pozitiei contactelor, iar maneta izolata si sigilabila sustine exploatarea sigura. Instalarea, alegerea sectiunii conductoarelor si verificarea protectiei trebuie realizate de personal calificat, cu alimentarea oprita.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat bipolar de 6 A?

Este utilizat pentru protectia circuitelor electrice cu curent nominal de pana la 6 A impotriva suprasarcinilor si scurtcircuitelor, atunci cand proiectul necesita intreruperea simultana a doua conductoare.

Ce inseamna curba de declansare C?

Curba C defineste comportamentul de declansare magnetica al intrerupatorului automat si este utilizata frecvent pentru circuite cu curenti de pornire moderati. Alegerea curbei se face in functie de consumatori si de proiectul instalatiei.

Se poate monta in tablouri electrice modulare?

Da. Aparatul este proiectat pentru montaj pe sina DIN in tablouri electrice modulare si are o latime de 35 mm, echivalenta cu 2 module.

Ce sectiuni de conductori pot fi conectate?

Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 0.75 si 25 mm2, iar pentru conductori flexibili cu sau fara ferula sunt admise sectiuni intre 0.75 si 16 mm2.

Are protectie diferentiala incorporata?

Nu. Este un intrerupator automat pentru protectie la suprasarcina si scurtcircuit. Protectia diferentiala, daca este necesara, se asigura separat printr-un dispozitiv adecvat.
