Descriere

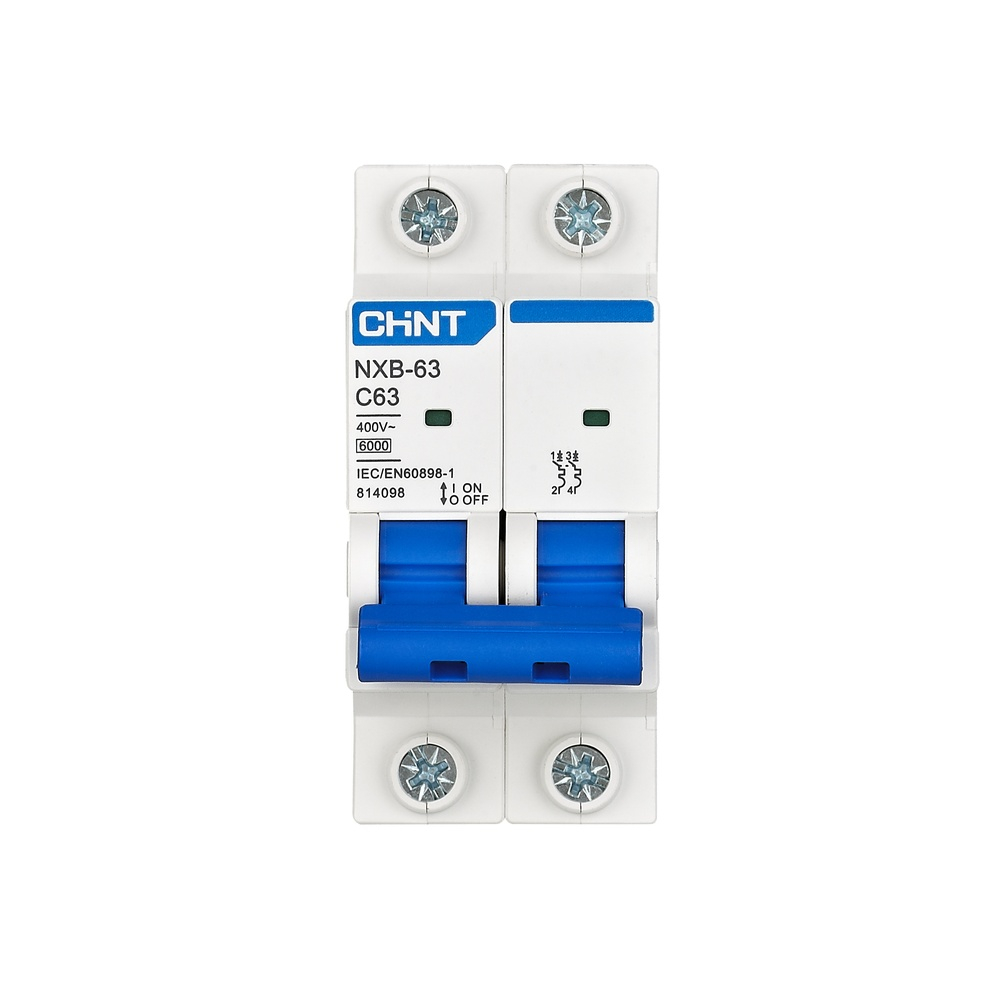

Intrerupatorul automat magnetotermic bipolar este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor, avand si functie de separare. Este o solutie potrivita pentru echiparea tablourilor electrice din locuinte, birouri, spatii comerciale si alte instalatii din zona rezidentiala sau tertiara, atunci cand proiectul necesita protectie pe 2 poli la un curent nominal de 6A.

Aparatul are 2 poli, curent nominal de 6A, caracteristica de declansare C si putere nominala de rupere la scurtcircuit Icn de 6kA. Functioneaza la tensiuni nominale de 380V, 400V sau 415V AC, cu frecventa de 50Hz. Puterea de rupere la scurtcircuit Ics este de 6kA, tensiunea nominala de tinere la impuls Uimp este de 4kV, iar tensiunea de test dielectric este de 2000V timp de 1 minut. Respecta standardul IEC 60898-1 si este declarat cu certificare CE.

Montajul se realizeaza pe sina DIN TH35-7.5, iar conductoarele pot fi introduse atat din partea superioara, cat si din partea inferioara. Bornele accepta conductoare cu sectiuni intre 1 si 25 mm2, adancimea de introducere a conductorului fiind de 12.5 mm. Cuplul standard de conectare este de 2 Nm, iar cuplul maxim admis este de 2.5 Nm. Produsul nu este prevazut pentru montarea de accesorii auxiliare.

Caracteristica C asigura declansare electromagnetica in intervalul 5In pana la 10In, fiind adecvata circuitelor unde pot aparea curenti de pornire moderati. Gradul de protectie este IP20 la montaj direct si IP40 dupa instalarea in tabloul de distributie. Se utilizeaza la altitudini de pana la 2000 m, la temperaturi ambientale intre -5 si +40 grade C; instalarea, dimensionarea protectiei si verificarea circuitului trebuie realizate de personal calificat.

Intrebari frecvente

Pentru ce se utilizeaza un intrerupator automat 2P de 6A?

Este utilizat pentru protectia la suprasarcina si scurtcircuit a circuitelor electrice care necesita intrerupere pe 2 poli, cu un curent nominal de 6A.

Ce inseamna curba C la acest intrerupator automat?

Curba C defineste caracteristica de declansare electromagnetica. Pentru acest tip, declansarea magnetica are loc intre 5In si 10In, fiind potrivita pentru circuite cu curenti de pornire moderati.

Care este puterea de rupere la scurtcircuit?

Puterea nominala de rupere la scurtcircuit Icn este de 6kA, iar capacitatea Ics este tot de 6kA.

Cum se monteaza intrerupatorul automat?

Se monteaza pe sina DIN TH35-7.5 in interiorul unui tablou electric. Conductoarele pot fi conectate prin partea superioara sau inferioara, respectand sectiunea admisa si cuplul de strangere recomandat.

Poate fi folosit fara carcasa sau tablou electric?

Nu este recomandat. Gradul de protectie este IP20 la montaj direct, iar protectia creste la IP40 atunci cand aparatul este instalat intr-un tablou de distributie adecvat.
