Descriere

Intrerupatorul automat miniatura tripolar este proiectat pentru protectia circuitelor electrice trifazate impotriva suprasarcinilor si scurtcircuitelor. Face parte din gama de aparate modulare pentru tablouri electrice si utilizeaza declansare termica temporizata pentru suprasarcina, respectiv declansare electromagnetica pentru scurtcircuit. Curba C il recomanda pentru circuite cu sarcini uzuale si curenti de pornire moderati, precum alimentari de echipamente, motoare de putere redusa sau circuite trifazate generale, in functie de proiectul instalatiei.

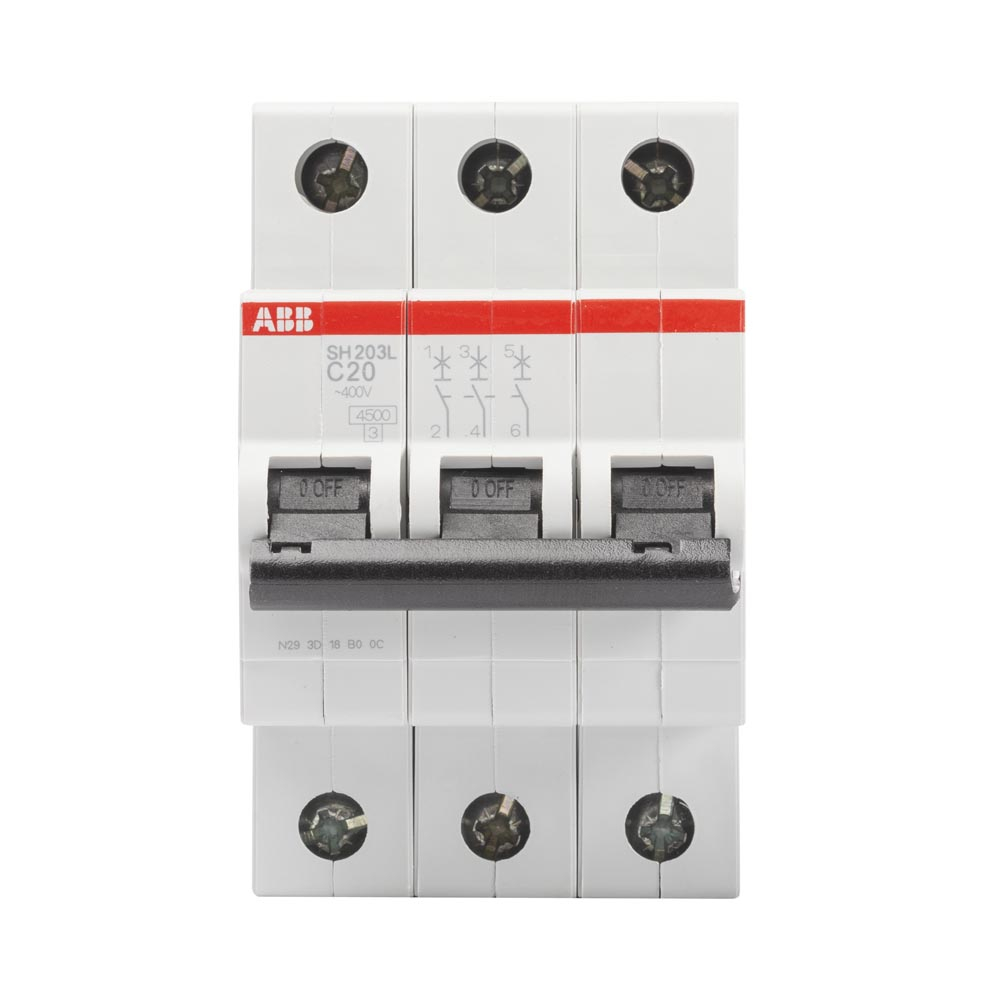

Aparatul are 3 poli protejati, curent nominal de 20 A si tensiune nominala de utilizare de 400 V AC, la frecventa de 50/60 Hz. Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA la 230/400 V AC, iar clasa de limitare a energiei este 3. Respecta standardul IEC/EN 60898-1, are categorie de supratensiune III, tensiune de tinere la impuls de 4 kV si tensiune nominala de izolatie de 440 V. Dimensiunile produsului sunt 52.5 mm latime, 85 mm inaltime si 69 mm adancime, corespunzand unei latimi de 3 module.

Montajul se realizeaza pe sina DIN TH35 de 35 mm, atat in varianta de 35 x 7.5 mm, cat si de 35 x 15 mm, iar pozitia de instalare poate fi aleasa liber. Conectarea se face prin borne cu surub de tip clema, cu cuplu de strangere recomandat de 2 N m. Bornele accepta conductori rigizi sau multifilari intre 0.75 si 25 mm2, respectiv conductori flexibili cu ferula intre 0.75 si 16 mm2. Comanda manuala este realizata prin maneta cu indicatie clara a pozitiei ON/OFF.

Gradul de protectie al aparatului este IP20, iar in tabloul echipat cu capac poate ajunge la IP40. Temperatura de functionare este cuprinsa intre -25 si +55 grade C, iar temperatura de depozitare intre -40 si +70 grade C. Produsul trebuie instalat intr-un tablou corespunzator, de catre personal calificat, cu alegerea corecta a sectiunii conductorilor, a protectiilor din amonte si a curentului de scurtcircuit disponibil in punctul de instalare.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat?

Este destinat protectiei circuitelor trifazate de 400 V AC impotriva suprasarcinii si scurtcircuitului. Alegerea sa trebuie corelata cu sectiunea conductoarelor, consumatorii alimentati si calculul electric al instalatiei.

Ce inseamna curba de declansare C?

Curba C defineste comportamentul la declansarea magnetica si este folosita frecvent pentru circuite cu curenti de pornire moderati. Alegerea curbei trebuie realizata in functie de caracteristicile sarcinii si de conditiile de exploatare.

Se poate monta in orice tablou electric?

Aparatul este conceput pentru montaj pe sina DIN TH35 de 35 mm si ocupa 3 module. Pentru protectie la atingere si exploatare corecta, se recomanda instalarea intr-un tablou electric adecvat, de catre personal calificat.

Ce conductori se pot conecta la borne?

Bornele cu surub permit conectarea conductorilor rigizi sau multifilari cu sectiuni intre 0.75 si 25 mm2, respectiv a conductorilor flexibili cu ferula intre 0.75 si 16 mm2. Strangerea trebuie realizata cu un cuplu de 2 N m.

Care este gradul de protectie?

Gradul de protectie al aparatului este IP20. Dupa instalarea intr-un tablou prevazut cu capac, ansamblul poate avea protectie IP40, in functie de configuratia tabloului.
