Descriere

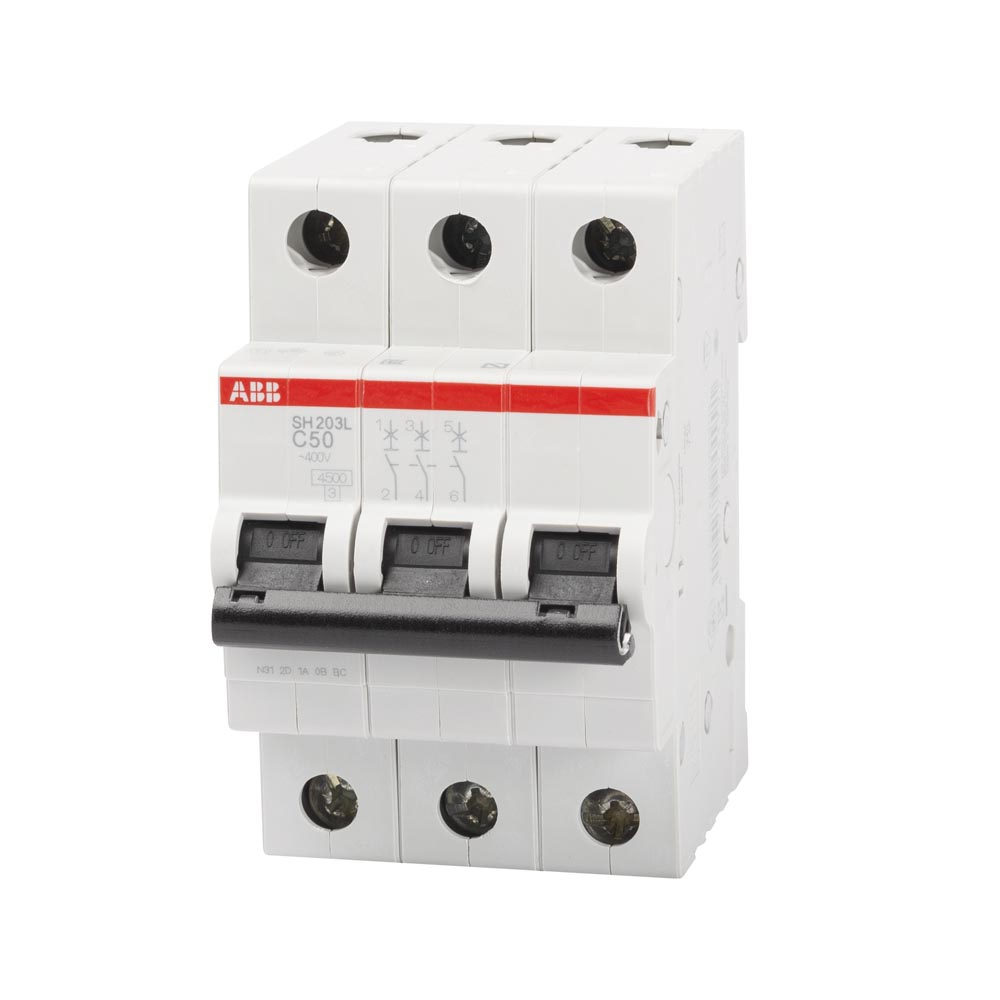

Intrerupatorul automat modular tripolar este destinat protectiei circuitelor electrice trifazate impotriva suprasarcinilor si scurtcircuitelor. Curba de declansare C il recomanda pentru circuite de distributie si consumatori cu curenti de pornire moderati, in tablouri electrice rezidentiale, comerciale sau pentru aplicatii tehnice compatibile cu parametrii sai nominali.

Aparatul are 3 poli protejati, curent nominal de 50 A si tensiune operationala nominala de 400 V AC. Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA la 400 V AC, iar frecventa nominala este de 50/60 Hz. Functioneaza la tensiuni intre 12 si 440 V AC, are tensiune nominala de izolatie de 440 V, tensiune de tinere la impuls de 4 kV si clasa de limitare a energiei 3. Produsul respecta standardul IEC/EN 60898-1.

Montajul se realizeaza pe sina DIN TH35-7.5 sau TH35-15, conform IEC 60715, iar pozitia de instalare poate fi aleasa liber. Latimea este de 52.5 mm, echivalenta cu 3 module, iar dimensiunile nete sunt 52.5 x 85 x 69 mm. Conectarea se face prin borne cu surub de tip cage terminal, cu cuplu de strangere de 2 N m. Sunt acceptati conductori rigizi sau multifilari de 0.75 pana la 25 mm2 si conductori flexibili, inclusiv cu ferula, de 0.75 pana la 16 mm2.

Indicatorul mecanic de pozitie ON/OFF permite verificarea starii de comutare, iar maneta este inscriptionata I/O. Gradul de protectie este IP20 pentru aparat si IP40 atunci cand este instalat intr-un tablou cu capac. Temperatura ambientala de functionare este intre -25 si +55 grade C, iar cea de depozitare intre -40 si +70 grade C. Instalarea, dimensionarea conductoarelor si verificarea capacitatii de scurtcircuit disponibile trebuie realizate de personal calificat, cu alimentarea deconectata.

Intrebari frecvente

Pentru ce tip de circuit se utilizeaza acest intrerupator automat?

Este destinat protectiei circuitelor trifazate, avand 3 poli protejati, curent nominal de 50 A si tensiune operationala nominala de 400 V AC.

Ce inseamna curba de declansare C?

Curba C este utilizata frecvent pentru circuite de distributie si consumatori cu curenti de pornire moderati. Alegerea corecta trebuie facuta in functie de caracteristicile sarcinii si de proiectul instalatiei.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA la 400 V AC.

Cum se monteaza intrerupatorul automat?

Se fixeaza pe sina DIN TH35-7.5 sau TH35-15. Aparatul ocupa 3 module, are latimea de 52.5 mm si se conecteaza prin borne cu surub.

Ce sectiuni de conductor pot fi conectate?

Bornele accepta conductori rigizi sau multifilari intre 0.75 si 25 mm2, respectiv conductori flexibili sau cu ferula intre 0.75 si 16 mm2. Strangerea bornelor se realizeaza la 2 N m.
