Descriere

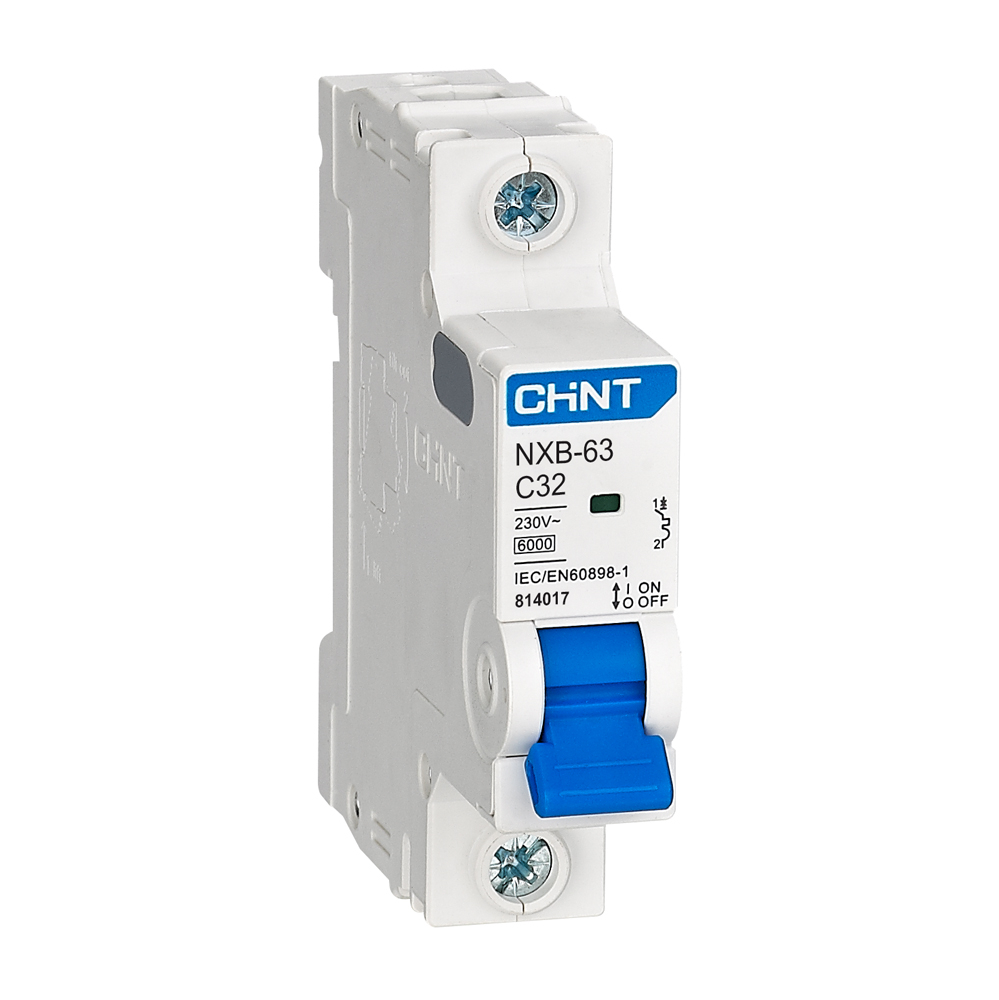

Intrerupatorul automat miniatural unipolar este destinat protectiei circuitelor electrice de joasa tensiune impotriva suprasarcinilor si scurtcircuitelor. Este o solutie adecvata pentru tablouri de distributie rezidentiale, comerciale sau pentru aplicatii industriale usoare, unde este necesara protectia unui circuit monofazat. Aparatul permite si manevrarea manuala, respectiv separarea circuitului in timpul lucrarilor de verificare sau mentenanta.

Varianta are curent nominal de 32A, un pol, caracteristica de declansare C si capacitate nominala de rupere la scurtcircuit de 6kA. Functioneaza la tensiune nominala AC 220V, 230V sau 240V, cu frecventa de 50/60Hz. Curba C asigura declansarea electromagnetica in intervalul 5 pana la 10 x In, fiind potrivita pentru circuite cu sarcini mixte sau moderat inductive. Produsul este conform cu IEC/EN 60898-1, are tensiune nominala de izolatie de 500V si tensiune nominala de tinere la impuls de 4kV.

Montajul se realizeaza pe sina DIN TH35-7.5, in tablouri electrice standard. Conectarea poate fi efectuata de sus sau de jos, cu conductori de cupru. Bornele accepta sectiuni intre 1 si 25 mm2, iar cuplul de strangere recomandat este de 2 Nm. Pentru un circuit protejat la 32A, documentatia indica orientativ conductor de cupru cu sectiunea de 6 mm2; alegerea finala a cablului trebuie facuta in functie de metoda de instalare, lungime, temperatura si proiect.

Gradul de protectie este IP20 la montaj direct si IP40 atunci cand aparatul este instalat in interiorul unui tablou. Temperatura ambianta de functionare este intre -35 grade C si +70 grade C, iar altitudinea maxima de utilizare este 2000 m. Instalarea si intretinerea trebuie efectuate numai de personal calificat, cu alimentarea deconectata. Intrerupatorul nu inlocuieste protectia diferentiala pentru persoane si nu este destinat pornirii directe a sarcinilor mari, puternic inductive.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat de 32A cu curba C?

Este utilizat pentru protectia unui circuit electric monofazat impotriva suprasarcinii si scurtcircuitului. Curba C este potrivita pentru sarcini mixte si consumatori cu curent de pornire moderat.

Ce tensiune si capacitate de rupere are acest intrerupator automat?

Este destinat circuitelor AC de 220V, 230V sau 240V si are capacitate nominala de rupere la scurtcircuit de 6kA.

Cum se monteaza intrerupatorul automat?

Se fixeaza pe sina DIN TH35-7.5, in interiorul unui tablou electric. Alimentarea trebuie oprita inainte de montaj, iar conexiunile trebuie realizate de personal calificat.

Ce sectiune de cablu se recomanda pentru 32A?

Documentatia seriei indica orientativ conductor de cupru de 6 mm2 pentru curent nominal de pana la 32A. Sectiunea finala se stabileste conform proiectului si conditiilor reale de instalare.

Asigura protectie impotriva electrocutarii?

Nu. Protectia la suprasarcina si scurtcircuit nu inlocuieste protectia diferentiala. Pentru protectia suplimentara la curenti de defect trebuie utilizat un dispozitiv diferential adecvat instalatiei.
