Descriere

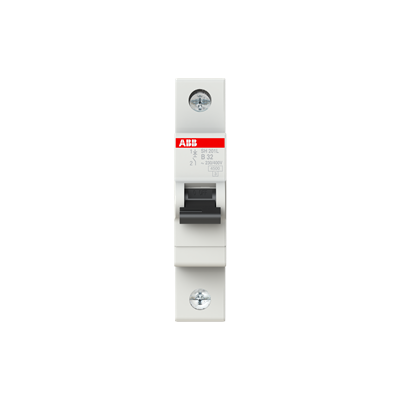

Acest intrerupator automat miniatural este destinat protectiei circuitelor electrice monofazate impotriva suprasarcinilor si scurtcircuitelor. Dispune de protectie termica cu temporizare pentru suprasarcina si protectie electromagnetica pentru scurtcircuit, iar curba de declansare B il recomanda pentru circuite cu curenti de pornire redusi, specifice unor aplicatii rezidentiale si de distributie usoara.

Aparatul are 1 pol protejat, curent nominal de 32 A, tensiune nominala de functionare de 230 V AC si frecventa de 50/60 Hz. Capacitatea nominala de rupere este de 4.5 kA la 230/400 V AC, clasa de limitare a energiei este 3, iar tensiunea nominala de izolatie Ui este de 440 V. Tensiunea nominala de tinere la impuls Uimp este de 4 kV. Produsul este conform cu IEC/EN 60898-1, are grad de protectie IP20 si se incadreaza in categoria de supratensiune III.

Montajul se realizeaza in tablouri electrice pe sina DIN TH35 de 35 x 7.5 mm sau 35 x 15 mm, in orice pozitie. Ocupa un modul, avand latimea de 17.5 mm, inaltimea de 85 mm si adancimea de 69 mm. Conectarea se face prin borne cu surub tip cage terminal; se accepta conductori rigizi sau multifilari intre 0.75 si 25 mm2, respectiv conductori flexibili intre 0.75 si 16 mm2. Cuplul de strangere indicat pentru borne este de 2 Nm.

Pentru exploatare corecta, circuitul trebuie dimensionat in functie de sarcina, sectiunea cablului si conditiile reale de instalare. Aparatul functioneaza la temperaturi ambientale intre -25 si +55 grade C si se utilizeaza in interiorul unui tablou cu protectie adecvata; cu capac de tablou este indicat IP40. Instalarea, verificarea conexiunilor si punerea sub tensiune trebuie efectuate de personal calificat, cu alimentarea intrerupta si cu respectarea normelor aplicabile instalatiilor electrice.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat de 32 A cu curba B?

Este utilizat pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Curba B este adecvata circuitelor cu curenti de pornire redusi, selectarea finala fiind realizata in functie de consumatori, cablu si proiectul instalatiei.

Care este capacitatea de rupere a acestui intrerupator automat?

Capacitatea nominala de rupere este de 4.5 kA la 230/400 V AC.

Pe ce tip de sina se monteaza?

Se monteaza pe sina DIN TH35, compatibila cu profile de 35 x 7.5 mm si 35 x 15 mm.

Ce sectiuni de conductori pot fi conectate?

Bornele accepta conductori rigizi sau multifilari de la 0.75 la 25 mm2 si conductori flexibili de la 0.75 la 16 mm2. Conexiunile se strang la cuplul recomandat de 2 Nm.

Este potrivit pentru utilizare in tablouri rezidentiale?

Da. Este conform cu IEC/EN 60898-1, standard utilizat pentru intrerupatoare automate destinate aplicatiilor rezidentiale si similare.
