Descriere

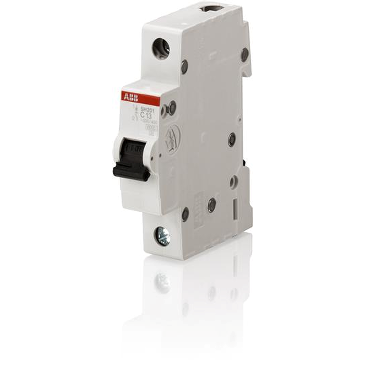

Acest intrerupator automat miniatural este destinat protectiei circuitelor electrice monofazate impotriva suprasarcinilor si scurtcircuitelor. Constructia cu un pol protejat il recomanda pentru tablouri electrice rezidentiale si aplicatii similare, unde este necesara protectia unei faze. Functionarea se bazeaza pe declansare termica temporizata la suprasarcina si declansare electromecanica la scurtcircuit, iar curba C este potrivita pentru circuite cu curenti de pornire moderati.

Aparatul are curent nominal de 32 A, tensiune operationala nominala de 230 V AC si frecventa nominala de 50/60 Hz. Puterea nominala de rupere la scurtcircuit este de 4.5 kA la 230/400 V AC, iar curentul conditionat de scurtcircuit este de 5 kA la 230 V si 400 V. Respecta standardul IEC/EN 60898-1, are clasa de limitare a energiei 3, tensiune nominala de izolatie de 440 V si categorie de supratensiune III. Pierderea de putere este de 3.7 W pe pol in conditiile nominale.

Montajul se realizeaza pe sina DIN TH35-7.5 sau TH35-15, conform IEC 60715, in orice pozitie. Ocupa un singur modul de 17.5 mm si are dimensiuni de aproximativ 17.5 x 85 x 69 mm. Conectarea se face prin borne cu surub tip colivie, cu cuplu de strangere recomandat de 2 Nm. Bornele accepta conductori rigizi sau multifilari intre 0.75 si 25 mm2, respectiv conductori flexibili cu ferula intre 0.75 si 16 mm2. Maneta are marcaj I/O si indicator al pozitiei contactelor ON/OFF.

Gradul de protectie este IP20, iar in interiorul unui tablou prevazut cu capac poate ajunge la IP40. Echipamentul este proiectat pentru functionare la temperaturi ambientale intre -25 si +55 grade C si pentru depozitare intre -40 si +70 grade C. Instalarea, dimensionarea protectiei si verificarea sectiunii conductorilor trebuie realizate de personal calificat, cu alimentarea deconectata, respectand proiectul electric, standardele aplicabile si caracteristicile circuitului protejat.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat de 32 A cu curba C?

Este utilizat pentru protectia circuitelor monofazate impotriva suprasarcinilor si scurtcircuitelor. Curba C este adecvata in special circuitelor cu curenti de pornire moderati.

Care este puterea de rupere la scurtcircuit?

Puterea nominala de rupere este de 4.5 kA la 230/400 V AC.

Pe ce tip de sina se monteaza?

Se monteaza pe sina DIN TH35-7.5 sau TH35-15, cu latimea nominala de 35 mm, conform IEC 60715.

Ce sectiuni de conductor pot fi conectate?

Bornele accepta conductori rigizi si multifilari intre 0.75 si 25 mm2, iar conductori flexibili cu ferula intre 0.75 si 16 mm2.

Poate fi instalat direct in exterior?

Gradul de protectie al aparatului este IP20. Pentru protectie suplimentara, acesta trebuie montat intr-un tablou sau o carcasa adecvata conditiilor de utilizare.
