Descriere

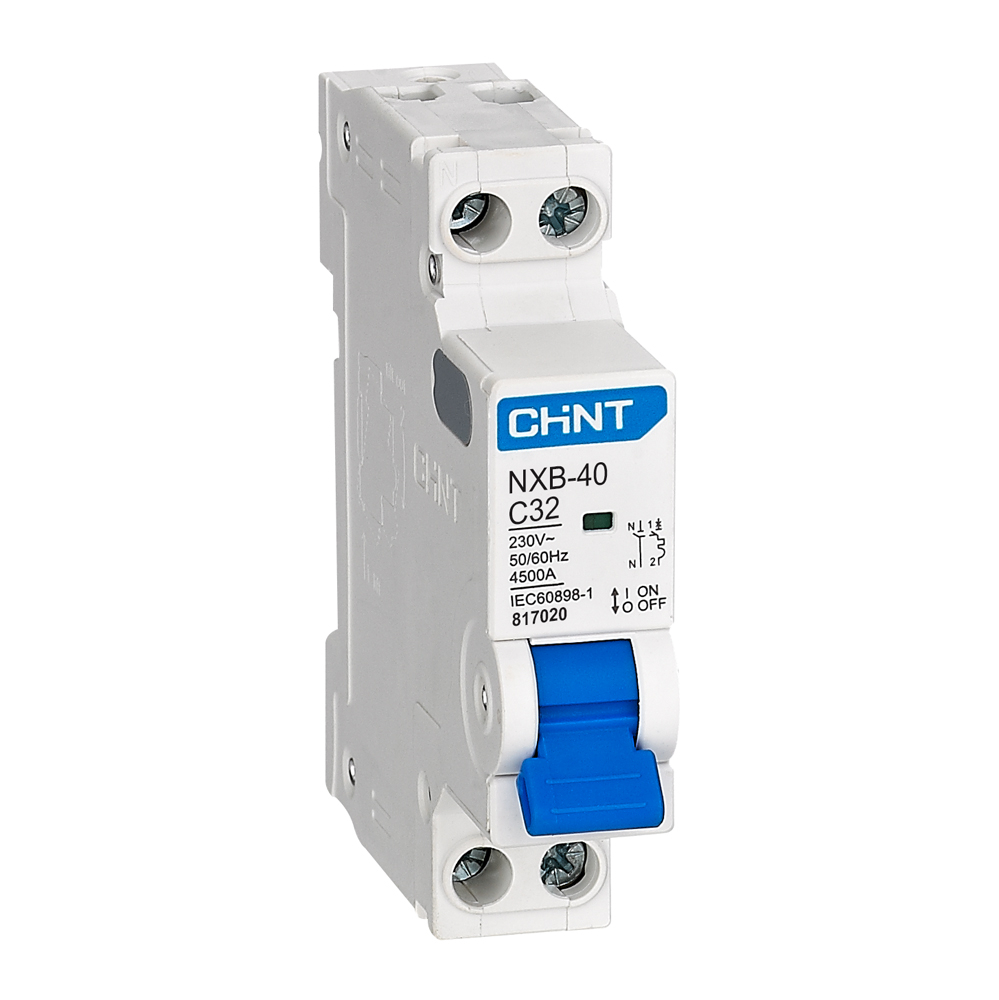

Acest intrerupator automat magnetotermic este destinat protectiei circuitelor monofazate din instalatii rezidentiale, comerciale si de mica industrie. Protectia termomagnetica actioneaza la suprasarcina si scurtcircuit, iar configuratia 1P+N comuta polul de faza si polul de nul. Curba de declansare C il recomanda pentru circuite cu consumatori uzuali si curenti de pornire moderati.

Aparatul are curent nominal de 32 A, tensiune nominala de utilizare 230 V AC si frecventa de 50/60 Hz. Puterea nominala de rupere la scurtcircuit Icn, precum si capacitatile Icu si Ics, sunt de 4.5 kA. Tensiunea nominala de tinere la impuls este de 4 kV, iar produsul este conform cu IEC/EN 60898-1. Pentru aceasta varianta, puterea disipata este de 3.5 W.

Se monteaza pe sina DIN TH35-7.5 si ocupa un singur modul DIN de 18 mm. Dimensiunile sunt de aproximativ 77 x 18 x 76.5 mm. Conectarea se poate realiza pe sus sau pe jos, cu conductori din cupru cu sectiunea intre 1 si 10 mm2; adancimea de introducere a conductorului este de 10 mm. Cuplul de strangere recomandat este de 1.5 Nm, fara a depasi 2 Nm.

Gradul de protectie este IP20 la montaj direct si IP40 dupa instalarea intr-un tablou corespunzator. Domeniul de temperatura pentru functionare este intre -35 si +70 grade C, la o altitudine de pana la 2000 m. Montajul, dimensionarea circuitului si alegerea sectiunii conductoarelor trebuie realizate de personal calificat, cu alimentarea intrerupta. Intrerupatorul poate fi utilizat cu contacte auxiliare, contacte de alarma, bobine de declansare si bobine de minima tensiune compatibile.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat 1P+N de 32 A?

Este utilizat pentru protectia circuitelor monofazate de 230 V AC impotriva suprasarcinilor si scurtcircuitelor. Configuratia 1P+N comuta faza si nulul, iar alegerea curentului nominal trebuie facuta in functie de circuit, conductori si consumatori.

Ce inseamna curba de declansare C?

Curba C este o caracteristica de declansare magnetica utilizata frecvent pentru circuite cu consumatori obisnuiti si cu curenti de pornire moderati. Selectarea curbei trebuie realizata conform caracteristicilor reale ale sarcinii protejate.

Cate module ocupa in tabloul electric?

Aparatul ocupa 1 modul DIN, echivalent cu o latime de 18 mm, si se monteaza pe sina DIN TH35-7.5.

Ce putere de rupere are?

Puterea nominala de rupere la scurtcircuit este de 4.5 kA. Verifica daca acest nivel este adecvat curentului de scurtcircuit estimat la locul instalarii.

Ce sectiune de conductor poate fi conectata?

Bornele accepta conductori din cupru cu sectiunea intre 1 si 10 mm2. Respecta cuplul de strangere recomandat si instructiunile proiectului electric.
