Descriere

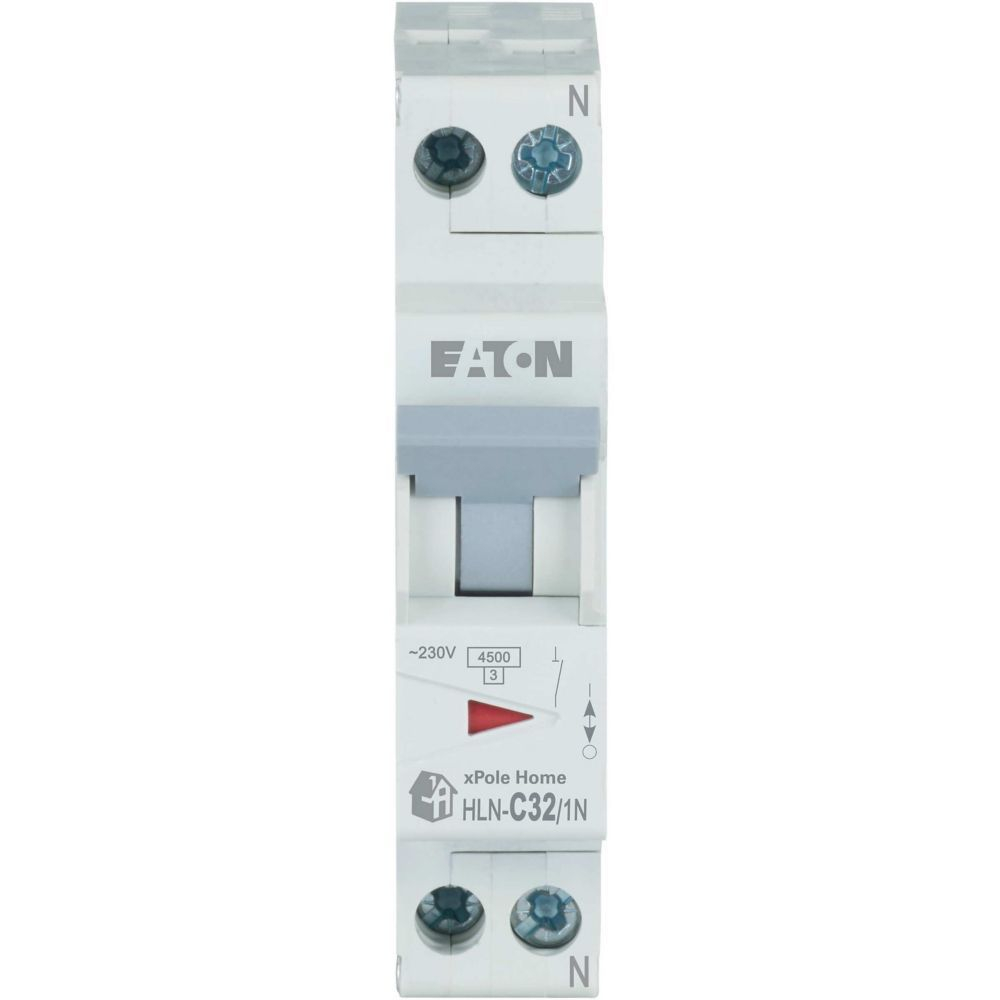

Intrerupatorul automat miniatural este destinat protectiei circuitelor monofazate impotriva suprasarcinilor si scurtcircuitelor. Configuratia 1P+N permite intreruperea fazei protejate impreuna cu conductorul de nul, fiind potrivita pentru tablouri electrice rezidentiale, comerciale sau pentru circuite auxiliare din instalatii tehnice. Curba de declansare C il recomanda pentru circuite cu consumatori uzuali si curenti de pornire moderati.

Aparatul are curent nominal de 32 A, tensiune nominala de 230 V AC si functioneaza la frecventa de 50/60 Hz. Curba de declansare este C, iar capacitatea nominala de comutare si de intrerupere la scurtcircuit conform IEC/EN 60898-1 este de 4,5 kA. Tensiunea nominala de izolatie este de 440 V, tensiunea nominala de tinere la impuls este de 4 kV, categoria de supratensiune este III, iar gradul de poluare admis este 2. Produsul are marcaj CE si este conform RoHS.

Constructia compacta ocupa un modul, cu latime de 17,5 mm, inaltime de 75 mm si adancime de 80 mm; adancimea de incorporare este de 70,5 mm. Pentru conectare sunt acceptati conductori rigizi sau multifilari cu sectiuni intre 1 si 25 mm2. Montajul se realizeaza in tabloul electric, cu respectarea schemei de cablare, a polaritatii indicate pe aparat si a cerintelor de dimensionare pentru conductoare si protectiile din circuit.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat in interiorul unui tablou sau al unei carcase care asigura protectia necesara impotriva atingerii accidentale si a influentelor de mediu. Temperatura ambianta de functionare este intre -25 grade C si +75 grade C; la temperaturi ridicate trebuie avuta in vedere reducerea capacitatii de transport a curentului. Instalarea, verificarea conexiunilor si punerea sub tensiune trebuie efectuate numai de personal calificat, cu circuitul scos de sub tensiune.

Intrebari frecvente

Pentru ce tip de circuit este recomandat acest intrerupator automat?

Este destinat circuitelor monofazate de 230 V AC care necesita protectie la un curent nominal de 32 A, inclusiv circuite cu consumatori uzuali si curenti de pornire moderati.

Ce inseamna configuratia 1P+N?

Configuratia 1P+N protejeaza conductorul de faza si asigura intreruperea simultana a fazei si a nulului la actionarea aparatului.

Ce reprezinta curba de declansare C?

Curba C este utilizata frecvent pentru circuite generale, unde pot aparea curenti de pornire moderati, fara declansari intempestive la pornirea unor consumatori obisnuiti.

Ce sectiune de conductor poate fi conectata?

Bornele accepta conductori rigizi sau multifilari cu sectiuni cuprinse intre 1 si 25 mm2. Sectiunea conductorului trebuie aleasa in functie de curentul circuitului, metoda de instalare si normele aplicabile.

Poate fi instalat in orice tablou electric?

Este necesara montarea intr-un tablou sau o carcasa adecvata, care sa asigure protectia la atingere si conditiile de mediu corespunzatoare pentru gradul de protectie IP20.
