Descriere

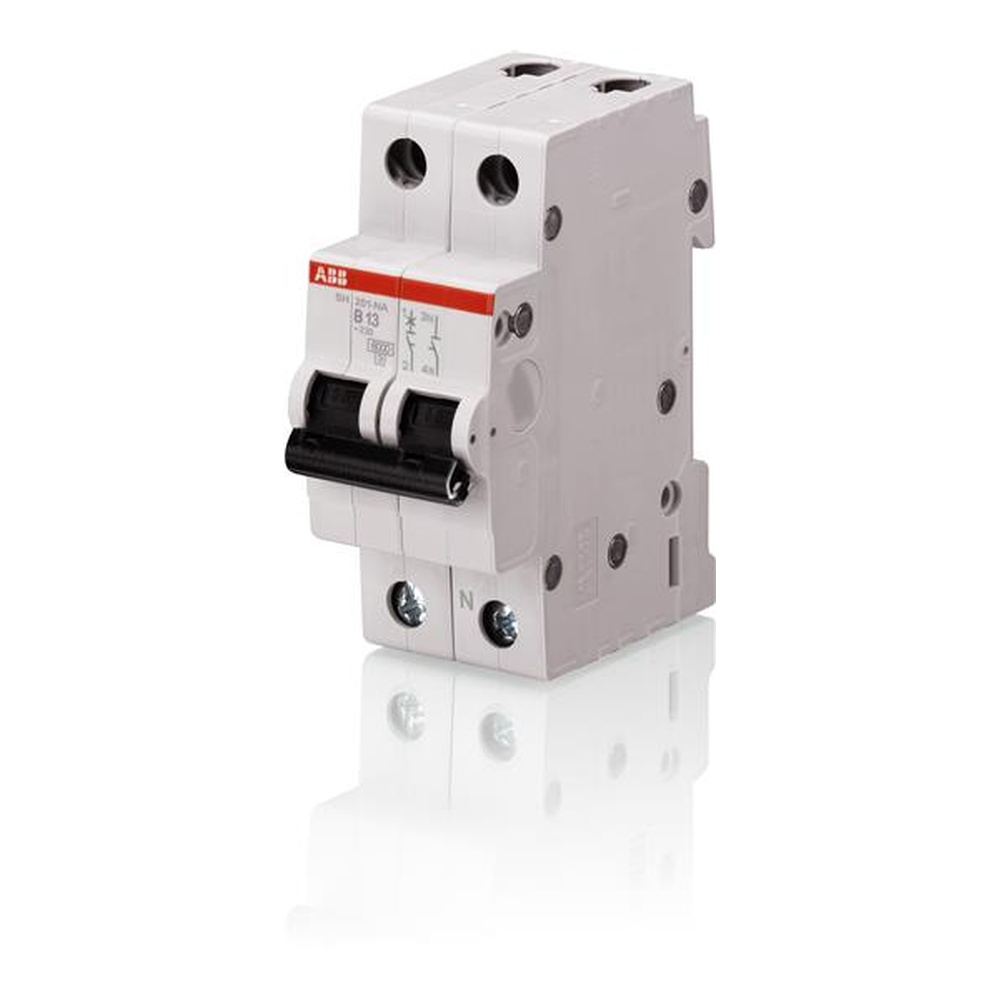

Intrerupatorul automat miniatural 1P+N este conceput pentru protectia circuitelor monofazate impotriva suprasarcinilor si curentilor de scurtcircuit. Configuratia 1P+N asigura comanda simultana a fazei si nulului, fiind potrivita pentru tablouri electrice rezidentiale si pentru circuite finale alimentate la 230 V AC. Curba de declansare C il recomanda pentru circuite cu consumatori uzuali si curenti de pornire moderati.

Aparatul are curent nominal de 32 A, tensiune nominala de 230 V AC si frecventa nominala de 50/60 Hz. Puterea nominala de rupere este de 4.5 kA, iar curba caracteristica este C. Constructia are 1P+N, ocupa 2 module de 17.5 mm si are clasa de limitare a energiei 3. Produsul este conform cu standardul IEC/EN 60898-1 pentru intreruptoare automate destinate instalatiilor rezidentiale.

Montajul se realizeaza in tablouri electrice modulare, pe sina DIN, cu dimensionarea corecta a conductoarelor, a barelor de alimentare si a protectiilor din amonte. Se utilizeaza pe circuite monofazate de pana la 32 A, iar alegerea curbei C trebuie corelata cu natura sarcinii, puterea instalata, sectiunea cablului si curentul de scurtcircuit disponibil in punctul de instalare.

Pentru o functionare sigura, intrerupatorul trebuie instalat de personal calificat, in interiorul unui tablou cu grad de protectie adecvat aplicatiei. Aparatul protejeaza la supracurent, dar nu inlocuieste un intrerupator diferential pentru protectia la curenti reziduali. Inainte de punerea sub tensiune trebuie verificate strangerea conexiunilor, compatibilitatea cu instalatia si respectarea normativelor electrice aplicabile.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat?

Este destinat circuitelor monofazate de 230 V AC, cu protectie la suprasarcina si scurtcircuit, in special in tablouri electrice rezidentiale.

Ce inseamna configuratia 1P+N?

Configuratia 1P+N inseamna un pol protejat pentru faza si un pol de nul comutat simultan, pentru izolarea circuitului la actionarea intrerupatorului.

Ce reprezinta curba de declansare C?

Curba C este utilizata frecvent pentru circuite cu sarcini uzuale si curenti de pornire moderati. Alegerea protectiei trebuie realizata in functie de caracteristicile circuitului si ale consumatorilor.

Este necesar si un intrerupator diferential?

Da, atunci cand este necesara protectia la curenti reziduali si la electrocutare, intrerupatorul automat trebuie completat cu un dispozitiv diferential ales si dimensionat corespunzator instalatiei.

Cate module ocupa in tablou?

Aparatul ocupa 2 module, fiecare modul avand latimea de 17.5 mm.
