Descriere

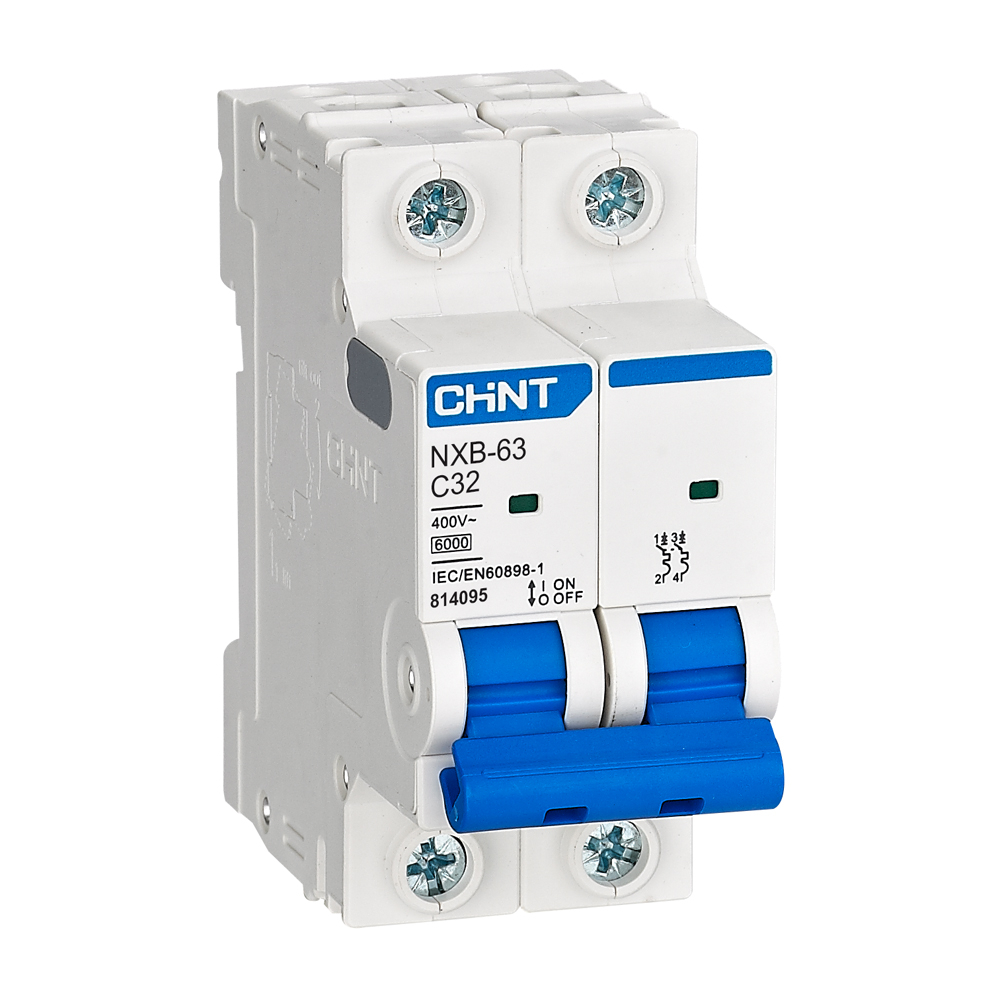

Intrerupatorul automat modular este conceput pentru protectia circuitelor electrice de joasa tensiune impotriva suprasarcinilor si scurtcircuitelor. Varianta bipolara permite intreruperea simultana a doi poli si este potrivita pentru tablouri de distributie din aplicatii rezidentiale, comerciale si tertiare. Poate fi utilizat si pentru manevre ocazionale de conectare si deconectare in regim normal de functionare.

Aparatul are curent nominal de 32A, 2 poli, caracteristica de declansare C si capacitate nominala de rupere la scurtcircuit Icn de 6kA. Functioneaza la tensiuni nominale de 380/400/415 V AC, la frecventa de 50 Hz, si respecta standardul IEC 60898-1. Tensiunea nominala de tinere la impuls este de 4 kV, iar durata de viata declarata este de 20000 cicluri mecanice si 10000 cicluri electrice. Pentru curentul de 32A, consumul maxim indicat este de 6 W pe pol.

Montajul se realizeaza pe sina DIN TH35-7.5, in interiorul unui tablou electric. Pentru conexiuni se folosesc numai conductoare de cupru; pentru circuitul de 32A este indicata utilizarea unei sectiuni de 6 mm2. Bornele accepta conductori cu sectiuni intre 1 si 25 mm2, adancimea de introducere a conductorului este de 12.5 mm, iar cuplul standard de strangere este de 2 N m. Alimentarea poate fi realizata din partea superioara sau inferioara. Dimensiunile pentru executia 2P sunt de aproximativ 81 x 36 x 77.8 mm.

Gradul de protectie este IP20 la montaj direct si IP40 atunci cand aparatul este instalat in carcasa tabloului. Temperatura ambianta de functionare este intre -5 grade C si +40 grade C, temperatura de depozitare intre -25 grade C si +70 grade C, iar altitudinea maxima de utilizare este de 2000 m. Instalarea si mentenanta trebuie efectuate numai de personal calificat, cu alimentarea oprita. Produsul nu inlocuieste protectia diferentiala impotriva electrocutarii si nu este destinat pornirii directe a sarcinilor mari sau puternic inductive.

Intrebari frecvente

Pentru ce se utilizeaza un intrerupator automat 2P de 32A?

Este utilizat pentru protectia circuitelor electrice de joasa tensiune impotriva suprasarcinilor si scurtcircuitelor, cu intreruperea simultana a doi poli.

Ce inseamna caracteristica de declansare C?

Caracteristica C este destinata circuitelor care pot avea curenti de pornire moderati. Declansarea electromagnetica are loc in intervalul specific caracteristicii C, intre 5 si 10 ori curentul nominal.

Se poate monta pe sina DIN?

Da. Aparatul este proiectat pentru montaj pe sina DIN TH35-7.5, utilizata in mod obisnuit in tablourile electrice modulare.

Ce conductor se recomanda pentru conexiunea de 32A?

Pentru valoarea nominala de 32A, instructiunile producatorului indica utilizarea unui conductor de cupru cu sectiunea de 6 mm2. Dimensionarea finala a cablului trebuie stabilita de un electrician autorizat, in functie de instalatie si conditiile de pozare.

Asigura protectie impotriva electrocutarii?

Nu. Protectia la electrocutare necesita un dispozitiv diferential adecvat, selectat si instalat separat conform cerintelor instalatiei.
